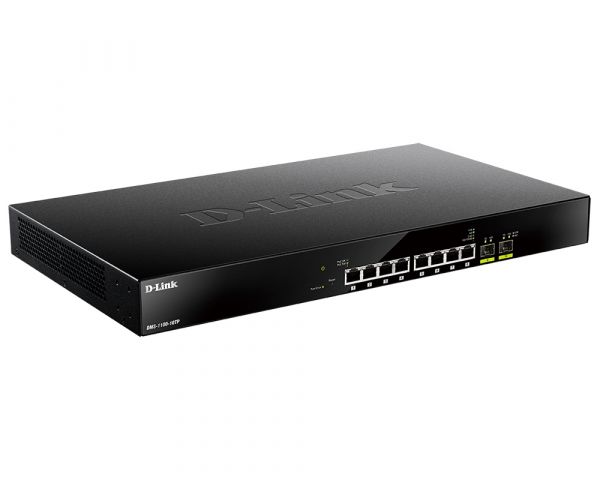

D-Link DMS-1100-10TP/A1A

Настраиваемый коммутатор с 8 портами 100/1000/2.5GBase-T и 2 портами 10GBase-X SFP+ (8 портов с поддержкой PoE 802.3af/at (30 Вт), PoE‑бюджет 240 Вт).



Настраиваемый коммутатор DMS-1100-10TP оснащен 8 портами 2.5GBase-T с поддержкой PoE для подключения по витой паре, а также 2 портами 10GBase-X SFP+, применяемыми для организации подключения к высокоскоростной магистрали. Благодаря поддержке технологии 2.5 Gigabit Ethernet данный коммутатор является идеальным решением для работы с беспроводными точками доступа 802.11ac Wave 2, а 10-гигабитные uplink-порты SFP+ обеспечивают соединение с высокой пропускной способностью при организации более крупной локальной сети.



Легкая интеграция в существующую сеть и защита инвестиций

Коммутатор DMS-1100-10TP поддерживает стандарт IEEE 802.3bz 2.5GBase-T, что позволяет передавать данные на скорости до 2,5 Гбит/с, используя кабели категории 5e, на расстояние до 100 м. Используя технологию IEEE 802.3bz, DMS-1100-10TP повышает эффективность существующей кабельной инфраструктуры, позволяет реализовать все преимущества беспроводных точек доступа 802.11ac Wave 2 и значительно увеличить полосу пропускания, сохраняя при этом инвестиции пользователя и соответствуя требованиям завтрашнего дня. Обратная совместимость со стандартом IEEE 802.3ab 1000Base-T обеспечивает легкую интеграцию данного коммутатора в существующую сеть Gigabit Ethernet.



Функции уровня 2

Коммутатор DMS-1100-10TP поддерживает полный набор функций уровня 2, включая Port Mirroring, Spanning Tree Protocol (STP) и Link Aggregation Control Protocol (LACP). Помимо этого, коммутатор поддерживает функции диагностики кабеля и Loopback Detection, что позволяет администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения типа неисправности кабеля.



Удобное управление

Коммутатор DMS-1100-10TP поддерживает управление с помощью утилиты D-Link Network Assistant. Данная утилита обеспечивает автоматическое обнаружение и отображение на экране коммутаторов D-Link серии Smart, принадлежащих одному и тому же сегменту сети L2. Благодаря этой утилите пользователю не нужно менять IP-адрес своего компьютера, что упрощает начальную установку коммутатора. Пользователю доступна расширенная конфигурация и основные настройки обнаруженных устройств, например, смена пароля и обновление программного обеспечения. Коммутатор DMS-1100-10TP также поддерживает программу D-View 7. D-View 7 является системой сетевого управления, которая позволяет управлять наиболее важными параметрами, такими как работоспособность, надежность, гибкость и безопасность.



Power over Ethernet

8 портов данного коммутатора поддерживают стандарт IEEE 802.3at PoE. Каждый порт PoE подает питание мощностью до 30 Вт при общем бюджете коммутатора 240 Вт, что позволяет пользователям подключать к DMS-1100-10TP точки доступа и сетевые камеры, совместимые со стандартом 802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля.



Аппаратное обеспечение

Процессор

• Marvell 98DX3236 (800 МГц)

• Microsemi PD69208 (PoE)



Оперативная память

• 256 МБ



Flash-память

• 128 МБ



Интерфейсы

• 8 портов 100/1000/2.5GBase-T с поддержкой PoE

• 2 порта 10GBase-X SFP+



Индикаторы

• Power

• Fan Error

• Link/Activity/Speed (на порт)

• Состояние PoE



Кнопки

• Кнопка Reset



Сетевые кабели для 2.5GBase-T

• Кат. 5e (макс. 100 м)



Разъем питания

• Разъем для подключения питания (переменный ток)



Функционал

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3bz 2.5GBase-T

• IEEE802.3z 1000Base-X

• IEEE 802.3ae 10GBase-X

• IEEE 802.3az Energy Efficient Ethernet

• Автоматическое определение MDI/MDIX на всех медных портах



Производительность

Коммутационная матрица

• 80 Гбит/с



Метод коммутации

• Store-and-forward



Макс. скорость перенаправления 64-байтных пакетов

• 59,52 Mpps



Размер таблицы MAC-адресов

• 16K записей



Буфер пакетов

• 1,5 МБ



Jumbo-фрейм

• 9 КБ



PoE

Стандарт PoE

• IEEE 802.3af

• IEEE 802.3at



Порты с поддержкой PoE

• Порты 1-8



Бюджет мощности PoE

• 240 Вт (макс. 30 Вт на порт PoE)



Физические параметры

Размеры (Д x Ш x В)

• 440 x 250 x 44 мм



Вес

• 3,43 кг



Условия эксплуатации

Питание

• От 100 до 240 В переменного тока



Макс. потребляемая мощность

• 293,4 Вт (функция PoE включена)

• 38,1 Вт (функция PoE выключена)



Потребляемая мощность в режиме ожидания

• 27,3 Вт



Тепловыделение

• 966,86 БТЕ/час



MTBF (часы)

• 676 329



Уровень шума

• При низкой скорости вентилятора: 42,1 дБ

• При высокой скорости вентилятора: 50,1 дБ



Система вентиляции

• 3 вентилятора Smart



Температура

• Рабочая: от -5 до 50 °C

• Хранения: от -40 до 70 °C



Влажность

• При эксплуатации: от 0% до 95% без конденсата

• При хранении: от 0% до 95% без конденсата



Комплект поставки

• Коммутатор DMS-1100-10TP

• Кабель питания

• Фиксатор для кабеля питания

• 4 резиновые ножки

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• Комплект для монтажа

• Краткое руководство по установке



EMI

• CE

• FCC

• C-Tick

• VCCI

• BSMI

• CCC



Безопасность

• cUL

• CB

• CE

• CCC

• BSMI
