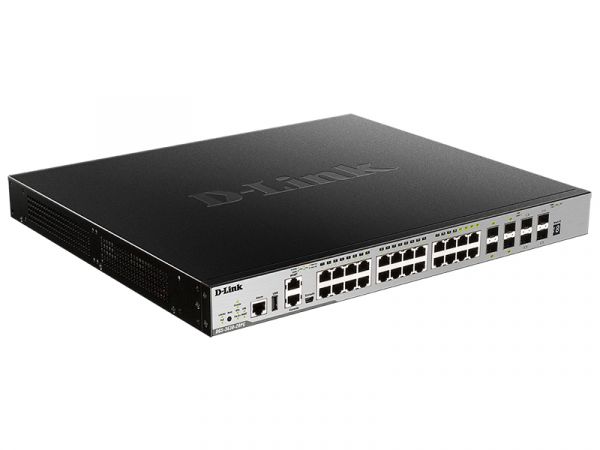

D-Link DGS-3630-28PC/A2ASI
L3 Managed Switch
D-Link DGS-3630-28PC/A2ASI
Компания ООО «ТД Редут СБ» представляет Вам D-Link DGS-3630-28PC/A2ASI Управляемый стекируемый коммутатор 3 уровня с 20 портами 10/100/1000Base-T, 4 комбо‑портами 100/1000Base-T/SFP и 4 портами 10GBase-X SFP+ (24 порта с поддержкой PoE 802.3af/at (30 Вт), PoE‑бюджет 370 Вт; 740 Вт при использовании внешнего источника питания DPS‑700).
Управляемый стекируемый коммутатор третьего уровня DGS-3630-28PC предназначен для сетей крупных предприятий, малого и среднего бизнеса, а также для интернет-провайдеров. Он обеспечивает высокую производительность, гибкость управления, отказоустойчивость и расширенные функции ПО. Коммутатор оснащен 20 портами 10/100/1000Base-T, 4 комбо-портами 100/1000Base-T/SFP (все порты 10/100/1000Base-T поддерживают технологию Power over Ethernet (PoE)), 4 портами 10GBase-X SFP+, поддерживает функции безопасности и расширенные настройки Quality of Service (QoS) для оптимальной работы на уровне ядра, распределения или доступа. Высокая плотность портов, возможность стекирования и простое управление позволяют использовать DGS-3630-28PC для решения различных задач. Защита от статического электричества 6 кВ обеспечивает устойчивость медных портов к наведенному напряжению и предотвращает повреждение коммутатора и подключенных к нему устройств.
Программное обеспечение Standard Image (SI)
Коммутаторы серии DGS-3630 с программным обеспечением SI поддерживают основные функции для построения сетей предприятий малого и среднего бизнеса (SME/SMB), включая коммутацию 2 уровня, статическую маршрутизацию и протокол RIP, многоадресную рассылку 2 уровня, расширенные настройки Quality of Service (QoS), OAM и различные функции безопасности.
Программное обеспечение Enhanced Image (EI)
Коммутаторы серии DGS-3630 с программным обеспечением EI, помимо функционала SI, поддерживают протоколы OSPF, BGP, функцию VRF-Lite и маршрутизацию многоадресных пакетов.
Программное обеспечение MPLS Image (MI)
Коммутаторы серии DGS-3630 с программным обеспечением MI, помимо функционала SI и EI, поддерживают основные VPN-сервисы, необходимые для эффективной работы интернет-провайдеров, включая IS-IS и MPLS L2/L3 VPN. Благодаря механизму MPLS передача потока трафика по сети независима от протоколов управления, используемых для прокладки туннеля MPLS (PPTP, L2TP, PPPoE и т. д.). Использование MPLS дает возможность оптимизировать потоки трафика и манипулировать трафиком.
Доступность и гибкость подключения
Коммутатор DGS-3630-28PC поддерживает технологию стекирования, позволяющую создавать единый физический или виртуальный стек при объединении нескольких устройств, что обеспечивает масштабируемость сети. При этом упрощается управление, так как все коммутаторы в стеке логически представляют собой единое устройство и управляются через один IP-адрес. Можно объединить до 9 коммутаторов и получить, таким образом, до 432 портов Gigabit Ethernet. Функция Switch Resource Management (SRM) позволяет оптимизировать распределение ресурсов коммутатора для решения различных сетевых задач. В зависимости от выбора аппаратного режима SRM (IP Mode / LAN Mode / L2 VPN Mode) можно настроить размер основных таблиц второго и третьего уровней для максимальной производительности коммутатора.
Отказоустойчивость
Коммутатор DGS-3630-28PC поддерживает протоколы Spanning Tree (STP): 802.1D, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправностей в сети. Кроме того, DGS-3630-28PC поддерживает технологии Ethernet Ring Protection Switching (ERPS) и FlexLink. ERPS обеспечивает минимальное время восстановления работы кольца после сбоя. FlexLink позволяет повысить отказоустойчивость соединения на указанных портах коммутатора, обеспечивая резервирование каналов без применения STP и функции Loopback Detection.
Безопасность и производительность
Коммутатор DGS-3630-28PC предоставляет широкий набор функций безопасности, включая многоуровневые списки доступа (ACL) и аутентификацию пользователей (802.1X) через TACACS+ и RADIUS. Для повышения производительности и безопасности коммутатор DGS-3630-28PC обеспечивает поддержку VLAN, включая протокол GVRP и стандарт 802.1Q. Для стабильной работы таких сетевых сервисов, как VoIP, а также проведения видеоконференций коммутатор поддерживает широкий набор функций QoS, которые гарантируют, что критичные к задержкам сетевые сервисы будут обслуживаться в приоритетном режиме. Для защиты коммутатора от вредоносного трафика в DGS-3630-28PC реализована функция D-Link Safeguard Engine.
Гибкость управления
Управление коммутатором DGS-3630-28PC может осуществляться при помощи интерфейса командной строки (CLI), Web-интерфейса, протокола SNMP. Для первоначальной настройки используется утилита D-Link Network Assistant. Наличие консольного порта с интерфейсом Mini-USB делает процесс настройки более удобным, поскольку для подключения консоли не требуется дополнительный переходник. Также доступна возможность управления коммутатором через независимый выделенный порт Out-of-band. Наличие USB-порта позволяет сохранять системные журналы, конфигурации и образы ПО на внешние USB-носители. Поддержка функций DHCP Auto-configuration и Auto-image дает возможность загружать ранее созданную конфигурацию на несколько коммутаторов автоматически. Кроме того, DGS-3630-28PC поддерживает протокол OpenFlow 1.3, что позволяет управлять коммутаторами с помощью контроллера OpenFlow.
Power over Ethernet
24 порта данного коммутатора поддерживают стандарт IEEE 802.3at PoE. Каждый порт PoE подает питание мощностью до 30 Вт при общем бюджете коммутатора 370 Вт (740 Вт при использовании внешнего источника питания DPS-700), что позволяет пользователям подключать к DGS-3630-28PC устройства, совместимые со стандартом 802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля.
Технология Green
DGS-3630-28PC поддерживает технологию D-Link Green, которая позволяет использовать режим сохранения энергии и функцию Smart Fan, снизить тепловыделение, а также автоматически уменьшать энергопотребление в зависимости от длины кабеля. Функция энергосбережения обеспечивает автоматическое отключение питания неактивных портов и индикаторов. Функция Smart Fan обеспечивает автоматическое регулирование скорости вращения встроенных вентиляторов в зависимости от температуры, что также позволяет экономить электроэнергию и снизить уровень шума.
Аппаратное обеспечение
Процессор
• BCM56342 (1 ГГц)
Оперативная память
• 1 ГБ
Flash-память
• 1 ГБ
Интерфейсы
• 20 портов 10/100/1000Base-T с поддержкой PoE
• 4 комбо-порта 10/100/1000Base-T/SFP (порты 10/100/1000Base-T с поддержкой PoE)
• 4 порта 10GBase-X SFP+
• Консольный порт с разъемом RJ-45
• Консольный порт Mini-USB
• Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band)
• Сигнальный порт с разъемом RJ-45
• Порт USB 2.0 тип A
Индикаторы
• Power
• Link/Activity/Speed (на порт)
• Console
• MGMT
• USB
• RPS
• PoE
• Fan Error
• Stack ID
Разъем питания
• Разъем для подключения питания (переменный ток)
• Разъем для подключения резервного источника питания DPS-700
Функционал
Стандарты и функции
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3ae 10GBase-X
• Управление потоком IEEE 802.3x в режиме полного дуплекса
• Автоматическое определение MDI/MDIX
Производительность
Коммутационная матрица
• 128 Гбит/с
Метод коммутации
• Store-and-forward
Макс. скорость перенаправления 64-байтных пакетов
• 95,24 Mpps
Размер таблицы MAC-адресов
• 68K записей
Размер таблицы маршрутизации IPv4
• 16K записей
Размер таблицы маршрутизации IPv6
• 7K записей
Размер таблицы коммутации L3 IPv4
• 32K записей
Размер таблицы коммутации L3 IPv6
• 16K записей2
Буфер пакетов
• 4 МБ
Jumbo-фрейм
• 12 КБ
Физические параметры
Размеры (Д x Ш x В)
• 441 x 380 x 44 мм
Вес
• 5,88 кг
Условия эксплуатации
Питание на входе
• От 100 до 240 В переменного тока, 50-60 Гц
Макс. потребляемая мощность
• 469,3 Вт (функция PoE включена)
• 44,3 Вт (функция PoE выключена)
Потребляемая мощность в режиме ожидания
• 34,6 Вт
Тепловыделение
• 1 600,31 БТЕ/час
MTBF (часы)
• 259 222,76
Уровень шума
• При высокой скорости вентилятора: 48,2 дБ
• При низкой скорости вентилятора: 40,3 дБ
Защита от статического электричества
• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)
Система вентиляции
• 4 вентилятора
Температура
• Рабочая: от -5 до 50 °C
• Хранения: от -40 до 70 °C
Влажность
• При эксплуатации: от 10% до 95% без конденсата
• При хранении: от 5% до 95% без конденсата
Комплект поставки
• Коммутатор DGS-3630-28PC
• Кабель питания
• Консольный кабель (с разъемами RJ-45 и RS-232)
• Консольный кабель (с разъемами USB и mini-USB)
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• Комплект для монтажа
• 4 резиновые ножки
• Краткое руководство по установке
Покупая D-Link DGS-3630-28PC/A2ASI в компании ООО «ТД Редут СБ» Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя, а так же полное гарантийное и сервисное обслуживание.
