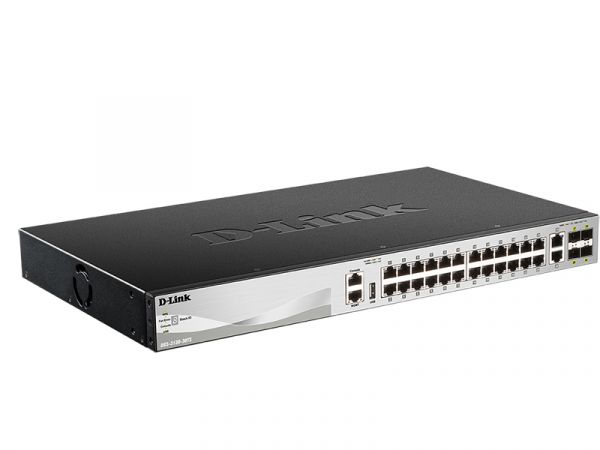

D-Link DGS-3130-30TS/B1A

L3 Managed Switch with 24 10/100/1000Base-T ports and 2 10GBase-T ports and 4 10GBase-X SFP+ ports



Управляемый L3 стекируемый1 коммутатор DGS-3130-30TS предназначен для безопасного подключения конечных пользователей к сети предприятия или сети Metro Ethernet. Коммутатор оснащен 24 портами 10/100/1000Base-T, 2 портами 10GBase-T и 4 портами 10GBase-X SFP+, поддерживает многоадресные группы и расширенные функции безопасности, что делает его идеальным гигабитным решением уровня доступа. Данный коммутатор также оснащен портом USB 2.0, что позволяет осуществить загрузку программного обеспечения и конфигурационных файлов непосредственно с USB-накопителя и сохранить на нем файлы системного журнала.



Надежность

Коммутатор DGS-3130-30TS предназначен для использования в сетях предприятий и Metro Ethernet, а также для пользователей, которым требуется высокий уровень сетевой безопасности и максимальная работоспособность. Коммутатор оснащен разъемом для подключения внешнего резервного источника питания DPS-500A2, что позволяет обеспечить непрерывную работу устройства. DGS-3130-30TS поддерживает протоколы Spanning Tree (STP) (802.1D, 802.1w и 802.1s), функции Loopback Detection и защиты от широковещательного шторма, которые повышают отказоустойчивость сети. Кроме того, DGS-3130-30TS поддерживает технологию Ethernet Ring Protection Switching (ERPS), обеспечивающую минимальное время восстановления работы кольца (50 мс) после сбоя. Для распределения нагрузки и повышения отказоустойчивости при использовании нескольких коммутаторов DGS-3130-30TS позволяет воспользоваться функцией Dynamic 802.3ad Link Aggregation Port Trunking.



Расширенные функции безопасности

Коммутатор DGS-3130-30TS поддерживает такие функции безопасности, как многоуровневые списки управления доступом (ACL), управление штормом и IP-MAC-Port Binding (IMPB) с DHCP Snooping. Функция IP-MAC-Port Binding позволяет контролировать доступ компьютеров к сети на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Благодаря функции DHCP Snooping коммутатор автоматически определяет пары IP/MAC-адресов, отслеживая DHCP-пакеты и сохраняя их в «белом» списке IMPB.



Политики управления доступом

Коммутатор DGS-3130-30TS поддерживает такие механизмы аутентификации, как 802.1X, управление доступом на основе Web-интерфейса (WAC) и управление доступом на основе MAC-адресов, обеспечивая простоту развертывания сети. После аутентификации индивидуальные политики, такие как принадлежность VLAN, политики QoS и правила ACL могут быть назначены каждому узлу Кроме того, коммутатор поддерживает технологию Microsoft® NAP (Network Access Protection), позволяющую пользователям запретить доступ в сеть компьютерам, которые не соответствуют установленным требованиям безопасности.



Управление трафиком

DGS-3130-30TS предоставляет набор многоуровневых функций QoS/CoS, гарантирующих, что критичные к задержкам сетевые сервисы, такие как VoIP, видеоконференции, IPTV и видеонаблюдение, будут обслуживаться с надлежащим приоритетом. Функции Traffic Shaping обеспечивают гарантированную полосу пропускания для данных сервисов в случае высокой загрузки сети. Благодаря поддержке многоадресной рассылки 2 уровня коммутатор DGS-3130-30TS реализует обработку IPTV-приложений. Функция IGMP/MLD Snooping на основе узла обеспечивает подключение нескольких клиентов многоадресной группы к одному интерфейсу, функция ISM VLAN отправляет многоадресные потоки в специальный Multicast VLAN с целью сохранения полосы пропускания и повышения уровня безопасности сети. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

1* - При физическом стекировании моделей DGS-3130-30TS/30S/30PS вес составляет 1 на юнит. Максимальное количество стекируемых устройств (юнитов) — 9. При физическом стекировании моделей DGS-3130-54TS/54S/54PS вес составляет 2 на юнит. Максимальное количество стекируемых устройств (юнитов) — 6. Возможно физическое стекирование моделей DGS-3130-30XX и DGS-3130-54XX, при котором учитывается и вес (максимум 12), и максимальное количество стекируемых устройств (9 юнитов).

Например: 6 x DGS-3130-30XX (вес 6) + 3 x DGS-3130-54XX (вес 6) Итого: не превышен максимум стекируемых устройств (максимум 9 юнитов), также не

превышен максимальный вес (максимум 12).

2* - RPS не входит в комплект поставки.



Характеристики

B1



Аппаратное обеспечение

Процессор

• 1,25 ГГц

Оперативная память

• 2 ГБ

Flash-память

• 256 МБ

Интерфейсы

• 24 порта 10/100/1000Base-T

• 2 порта 10GBase-T

• 4 порта 10GBase-X SFP+

• Консольный порт с разъемом RJ-45

• Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band)

• Порт USB 2.0 тип A

Индикаторы

• Power

• Link/Activity/Speed (на порт)

• Console

• USB

• RPS

• Fan Error

• Stack ID

• MGMT

Разъем питания

• Разъем для подключения питания (переменный ток)

• Разъем для подключения резервного источника питания DPS-500A



Функционал

Стандарты и функции

• IEEE 802.3 10Base-T

• IEEE 802.3u 100Base-TX

• IEEE 802.3ab 1000Base-T

• IEEE 802.3an 10GBase-T

• IEEE 802.3z 1000Base-X

• IEEE 802.3ae 10GBase-X

• IEEE 802.3az Energy-Efficient Ethernet (EEE)

• Управление потоком IEEE 802.3x

• Автоматическое определение MDI/MDIX на всех медных портах



Производительность

Коммутационная матрица

• 168 Гбит/с

Метод коммутации

• Store-and-forward

Макс. скорость перенаправления 64-байтных пакетов

• 125 Mpps

Размер таблицы MAC-адресов

• 16K записей

Буфер пакетов

• 2 МБ

Jumbo-фрейм

• 9 216 байт



Программное обеспечение

Стекирование

• Виртуальное стекирование

- D-Link Single IP Management

- До 32 устройств в виртуальном стеке

• Физическое стекирование2

- Полоса пропускания: до 80 Гбит/с

- До 9 устройств в стеке2

- Кольцевая/линейная топология

Функции 2 уровня

• Таблица MAC-адресов: до 16K записей

• Управление потоком

- 802.3x

- Предотвращение блокировок HOL

• Link Aggregation

- 802.1AX

- 802.3ad

- Макс. 32 группы на устройство/8 портов на группу

• Spanning Tree Protocol

- 802.1D STP

- 802.1w RSTP

- 802.1s MSTP

- Фильтрация BPDU

- Root Guard (Restriction)

• Loopback Detection

• Зеркалирование портов

- One-to-One

- Many-to-One

- Поддержка зеркалирования для входящего/исходящего трафика

- RSPAN

• ERPS (Ethernet Ring Protection Switching)

- Топология single/multiple ring

Многоадресная рассылка 2 уровня

• IGMP Snooping

- IGMP v1/v2/v3

- Поддержка до 1024 групп

- IGMP Snooping Fast Leave на основе порта

- Поддержка 128 статических многоадресных групп

- IGMP Snooping на VLAN

- p;- IGMP Snooping Querier

- Data Driven Learning

- Аутентификация IGMP

- IGMP Accounting

- Report suppression

• MLD Snooping

- MLD v1/v2

- Поддержка до 1024 групп

- MLD Snooping Fast Leave на основе порта

- Поддержка 64 статических многоадресных групп

- MLD Snooping на VLAN

- MLD Snooping Querier

- MLD Proxy Reporting

VLAN

• Группы VLAN: макс. 4K VLAN-групп

• GVRP: макс. 4K динамических VLAN-групп

• 802.1Q

• VLAN на основе портов

• 802.1v VLAN на основе протоколов

• Voice VLAN

• VLAN на основе MAC-адресов

• VLAN Translation

• ISM VLAN

• Asymmetric VLAN

• Private VLAN

• VLAN Trunking

• Double VLAN (Q-in-Q)

- Q-in-Q на основе портов

- Selective Q-in-Q

Качество обслуживания (QoS)

• 802.1p

• 8 очередей на порт

• Обработка очередей

- Strict Priority

- Weighted Round Robin (WRR)

- Strict + WRR

• Поддержка следующих действий для потоков

- Метка приоритета 802.1p

- Метка ToS/DSCP

- Управление полосой пропускания

• CoS на основе:

- Порта коммутатора

- VLAN ID

- Очередей приоритетов 802.1p

- MAC-адреса

- IPv4-адреса

- DSCP

- Типа протокола

- Порта TCP/UDP

- Содержимого пакета, определяемого пользователем3

- IPv6-адреса

- Класса IPv6-трафика

- Метки потока IPv6

• Управление полосой пропускания

- На основе порта (входящее/исходящее, с мин. значением 8 Кбит/с)

- На основе потока (входящее/исходящее, с мин. значением 8 Кбит/с)

• Три цвета маркировки

- CIR/PIR мин. шаг 8 Кбит/с

- trTCM, CBS/PBS

- srTCM, CBS/EBS

• Управление перегрузками

- Weighted Random Early Detection (WRED)

Списки управления доступом (ACL)

• ACL на основе:

- Приоритета 802.1p

- VLAN ID

- MAC-адреса

- Ether Type

- IPv4-адреса

- DSCP

- Типа протокола

- Номера TCP/UDP-порта

- Содержимого пакета, определяемого пользователем3

- IPv6-адреса

- Метки потока IPv6

- Класса IPv6-трафика

• Макс. кол-во записей ACL:

- Входящих: 2048

- Исходящих: 512

• ACL по расписанию

• Фильтрация интерфейса CPU

Безопасность

• SSH v2

• SSL v1/v2/v3

• Port Security: до 64 MAC-адресов на порт

• IP-MAC Port Binding

• DHCP Snooping

• Поддержка до 500 записей привязки

• Защита от широковещательного/многоадресного/одноадресного шторма

• Сегментация трафика

• D-Link Safeguard Engine

• Фильтрация NetBIOS/NetBEUI

• IPv6 ND Snooping

• Функция DHCP Server Screening

• Предотвращение атак ARP Spoofing

- Макс. количество записей: 64

• Предотвращение атак DoS

• Защита от атак BPDU

• Проверка ARP-пакетов

• Проверка IP-пакетов

AAA

• Аутентификация 802.1X:

- Управление доступом на основе порта/узла

- Назначение политики Identity-driven (VLAN, ACL или QoS)

• Управление доступом на основе Web (WAC):

- Управление доступом на основе порта/узла

- Назначение политики Identity-driven (VLAN, ACL или QoS)

• Управление доступом на основе MAC-адресов (MAC):

- Управление доступом на основе порта/узла

- Назначение политики Identity-driven (VLAN, ACL или QoS)

• Authentication Database Failover

• Guest VLAN

• Microsoft® NAP

- Поддержка 802.1X NAP

- Поддержка DHCP NAP

• RADIUS Accounting

• Аутентификация на основе RADIUS и TACACS+

• Учетные записи с 4 уровнями прав доступа

Технология Green

• Экономия электроэнергии за счет:

- Определения статуса соединения

- Определения длины кабеля (только для рев. A1)

- Выключения индикаторов

- Выключения портов

- Использования спящего режима

OAM

• 802.3ah Ethernet Link OAM

• D-Link Unidirectional Link Detection (DULD)

• Dying Gasp

• 802.1ag Connectivity Fault Management (CFM)

• Y.1731 OAM

• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring)

Управление

• Web-интерфейс

• Интерфейс командной строки (CLI)

• Telnet-сервер

• Telnet-клиент

• TFTP-клиент

• DNS-клиент

• Защищенный FTP-сервер

• ZModem

• SNMP v1/v2c/v3

• SNMP Traps

• Системный журнал

• sFlow

• RMON v1: поддержка 1,2, 3, 9 групп

• RMON v2: поддержка группы ProbeConfig

• LLDP

• BootP/DHCP-клиент

• DHCP Auto-configuration

• DHCP Relay

• DHCP Client option 12

• DHCP Relay Option 18, 37, 82

• Файловая система Flash

• PPPoE Circuit-ID insertion

• Поддержка нескольких версий ПО

• Поддержка нескольких версий конфигураций

• Мониторинг CPU

• Команды отладки

• SNTP

• Восстановление пароля

• Шифрование пароля

• Trusted Host

• Поддержка Microsoft® NLB (Network Load Balancing)

• ICMP v6

• DHCP-сервер

Функции 3 уровня

• Интерфейс IP: макс. 128 интерфейсов

• ARP Proxy

• IPv6 Neighbour Discovery (ND)

Маршрутизация 3 уровня

• Статическая маршрутизация

- Макс. кол-во записей IPv4: 512

- Макс. кол-во записей IPv6: 256

• RIP v1/v2/ng

• OSPFv2/v3

• VRRP

• VRRPv32

• Поддержка 1024 аппаратных записей маршрутизации по IPv4/IPv62

• Поддержка до 4096 аппаратных записей коммутации L3 по IPv4/IPv62

Многоадресная рассылка 3 уровня

• IGMP v1/v2/v3

• PIM-SM

• Фильтрация IGMP

- На основе порта

- На основе VLAN

Стандарты MIB

• RFC 1213 MIB II

• RFC 4188 Bridge MIB

• RFC 1157, 2571-2576 SNMP MIB

• RFC 1907 SNMPv2 MIB

• RFC 1757, 2819 RMON MIB

• RFC 2021 RMONv2 MIB

• RFC 1398, 1643, 1650, 2358, 2665 Ether-like MIB

• RFC 2674 802.1p MIB

• RFC 2233, 2863 IF MIB

• RFC 2618 RADIUS Authentication Client MIB

• RFC 2620 RADIUS Accounting Client MIB

• RFC 2925 PING & TRACEROUTE MIB

• RFC 2674, 4363 802.1p MIB

• RFC 1065, 1066, 1155, 1156, 2578 MIB Structure

• RFC 1215 MIB Traps Convention

• RFC 1212 Concise MIB Definitions

• RFC 1215 MIB Traps Convention

• RFC 1157, 2571-2576 SNMP MIB

• RFC 4022 MIB for TCP

• RFC 4113 MIB for UDP

• RFC 4293 IPv6 SNMP Mgmt Interface MIB

• RFC 2737 Entity MIB (version 2)

Стандарты RFC

• RFC 768 UDP

• RFC 791 IP

• RFC 792, 2463, 4443 ICMP

• RFC 793 TCP

• RFC 826 ARP

• RFC 3513, 4291, IPv6 Addressing Architecture

• RFC 2893, 4213 IPv4/IPv6 dual stack function

• RFC 2463, 4443 ICMPv6

• RFC 2462, 4862 IPv6 Stateless Address Auto Configuration

• RFC 2464 IPv6 Ethernet and definition

• RFC 1981 Path MTU Discovery for IPv6

• RFC 2460 IPv6

• RFC 2461, 4861 Neighbor Discovery for IPv6

• RFC 783 TFTP

• RFC 2068 HTTP

• RFC 1492 TACACS

• RFC 2866 RADIUS Accounting

• RFC 2474, 3260 DiffServ

• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)

• RFC 2571, 2572, 2573, 2574, SNMP

• IPv6 Ready Logo Phase 2

• RFC 854 Telnet

• RFC 951, 1542 BootP



Физические параметры

Размеры (Д x Ш x В)

• 440 x 250 x 44 мм

Вес

• 3,2 кг



Условия эксплуатации

Питание на входе

• От 100 до 240 В переменного тока, 50-60 Гц

Макс. потребляемая мощность

• 30,36 Вт

Потребляемая мощность в режиме ожидания

• 13,23 Вт

Тепловыделение

• 103,59 БТЕ/час

MTBF (часы)

• 388 361

Уровень шума

• При высокой скорости вентилятора: 47 дБ

• При низкой скорости вентилятора: 39,7 дБ

Защита от статического электричества

• Поддержка защиты от статического электричества до 6 кВ на медных гигабитных портах (стандарт IEC61000-4-5)

Система вентиляции

• 1 вентилятор

Температура

• Рабочая: от 0 до 50 °C

• Хранения: от -40 до 70 °C

Влажность

• При эксплуатации: от 10% до 90% без конденсата

• При хранении: от 5% до 90% без конденсата



Комплект поставки

• Коммутатор DGS-3130-30TS

• Кабель питания

• Фиксатор для кабеля питания

• Консольный кабель (с разъемами RJ-45 и RS-232)

• 2 крепежных кронштейна для установки в 19-дюймовую стойку

• Комплект для монтажа

• 4 резиновые ножки

• Краткое руководство по установке



Совместимое оборудование

SFP трансиверы

• DGS-712

• DEM-310GT

• DEM-311GT

• DEM-312GT2

• DEM-314GT

• DEM-315GT

• DEM-330T

• DEM-330R

• DEM-331T

• DEM-331R

• DEM-331T/20KM

• DEM-331R/20KM

• 310GT

• 311GT

• 312GT2

SFP+ трансиверы

• DEM-431XT

• DEM-432XT

• DEM-433XT

• DEM-434XT

• DEM-436XT-BXD

• DEM-436XT-BXU

• 431XT

• 433XT

• 436XT-BXD/20KM

• 436XT-BXU/20KM

• 436XT-BXD/40KM

• 436XT-BXU/40KM

Кабели 10G SFP+

• DEM-CB100S

• DEM-CB300S

• DEM-CB700S

Резервный источник питания

• DPS-500A

• DPS-500DC/B



Прочее

EMI

• FCC Class A

• CE Class A

• VCCI Class A

• IC

• RCM

• BSMI

Безопасность

• CB

• cUL

• BSMI
