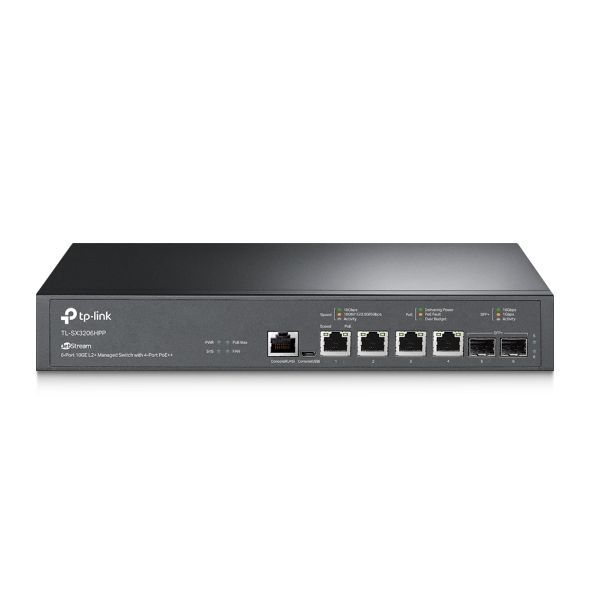

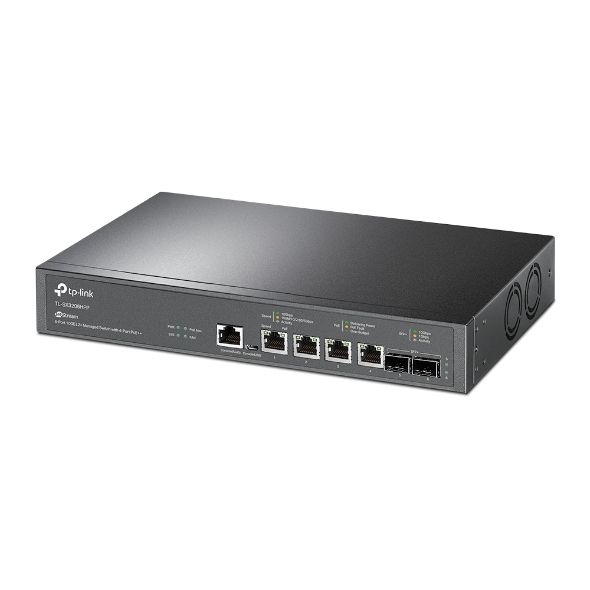

TP-Link SX3206HPP

TP-Link SX3206HPP Управляемый коммутатор JetStream уровня 2+ c 4 портами PoE++ 10 Гбит/с и 2 портами SFP+



Молниеносные 10 Гбит/с: четыре порта RJ45 и два слота SFP+ со скоростью 10 Гбит/с обеспечат высокую пропускную способность.

PoE++ с бюджетом 200 Вт: четыре порта 10 Гбит/с с поддержкой стандарта PoE++ (802.3af/at/bt) и бюджетом до 60 Вт на порт создадут идеальные условия для подключения точек доступа Omada Wi‑Fi 62.

Функции уровней 2 и 2+: поддержка полного набора функций L2 и L2+, включая статическую маршрутизацию, приоритизацию и IGMP snooping..

Надёжная защита: привязка IP‑MAC‑порт, список управления доступом (ACL), функция Port Security, защита от DoS‑атак, защита от широковещательных штормов, DHCP snooping, 802.1X, аутентификация RADIUS и другое.

Статическая маршрутизация: повысит эффективность использования сетевых ресурсов за счёт маршрутизации внутреннего трафика.

Централизованное управление: удалённое управление через облако Omada.

Управление в автономном режиме (без контроллера): веб‑интерфейс, интерфейс командной строки CLI (консольный порт, Telnet, SSH), SNMP, RMON и Dual Image.



АППАРАТНЫЕ ХАРАКТЕРИСТИКИ

Интерфейсы

• 4 порта RJ45 100/1000/2500/5000/10000 Мбит/с

• 2 слота SFP+ 10 Гбит/с

• Консольный порт RJ45

• Консольный порт Micro-USB

Вентиляторы 2 шт.

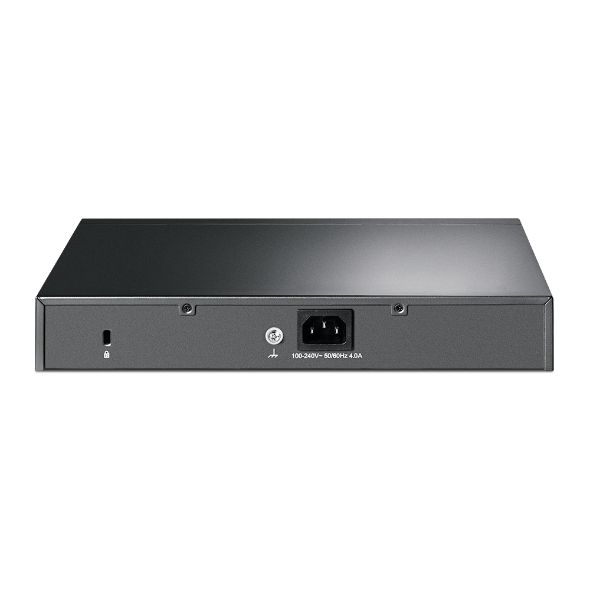

Источник питания 100–240 В переменного тока, 50/60 Гц

Порты PoE (RJ45)

• Стандарты: 802.3af/at/bt

• Порты PoE++: 4 шт. (до 60 Вт на порт)

• Бюджет PoE: 200 Вт

Размеры (Ш × Д × В) 294 × 180 × 44 мм

Крепление

• Монтируется в стойку

• Устанавливается на столе

Максимальное энергопотребление

• 27,29 Вт (110 В / 60 Гц) (без питаемых устройств)

• 244,90 Вт (110 В / 60 Гц) (с питаемыми устройствами 200 Вт)

Максимальное тепловыделение

• 93,12 БТЕ/час (110 В / 60 Гц, без подключённых питаемых устройств)

• 835,67 БТЕ/час (110 В / 60 Гц, с подключёнными питаемыми устройствами 200 Вт)



ПРОИЗВОДИТЕЛЬНОСТЬ

Коммутационная способность 120 Гбит/с

Скорость передачи пакетов 89,28 млн пакетов в секунду

Таблица МАС-адресов 32 K

Кадры Jumbo 9 КБ



ХАРАКТЕРИСТИКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Приоритизация (QoS)

• Восемь приоритетных очередей

• Приоритет 802.1p CoS/DSCP

• Планирование очередей:

— Строгий приоритет (SP)

— Взвешенный циклический алгоритм (WRR)

— SP + WRR

• Контроль пропускной способности

— Ограничение скорости портов и (или) потоков

• Плавная производительность

• Действия с потоками

— Зеркалирование (на поддерживаемый интерфейс)

— Перенаправление (на поддерживаемый интерфейс)

— Ограничение скорости

— Метки приоритизации (QoS)

Функции L2 и L2+

• Агрегирование каналов

— Статическое агрегирование каналов

— LACP 802.3ad

— До восьми групп агрегирования, до восьми портов на группу

• Протокол STP

— 802.1D STP

— 802.1w RSTP

— 802.1s MSTP

— Безопасность STP: TC Protect, BPDU Filter/Protect, Root Protect

• Обнаружение петель

— По порту

— По VLAN

• Управление потоком

— 802.3x

— Предотвращение блокировки начала строки

• Зеркалирование

— Зеркалирование портов

— Зеркалирование трафика, получаемого и передаваемого процессором

— One-to-One

— Many-to-One

— Входящий трафик / Исходящий трафик / Весь трафик

Мультивещание 2-го уровня

• IGMP snooping

— IGMP v1/v2/v3 snooping

— Fast Leave

— IGMP Snooping Querier

— Аутентификация IGMP

• Аутентификация IGMP

• MLD Snooping

— MLD v1/v2 Snooping

— Fast Leave

— MLD Snooping Querier

— Настройка статических групп

— Многоадресная передача на ограниченный список IP-адресов

• MVR

• Многоадресная фильтрация: 256 профилей, 16 записей на профиль

Виртуальные сети

• VLAN группы

— Максимум 4K VLAN-групп

• Тегированный VLAN 802.1Q

• MAC-адрес VLAN (30 записей)

• Протокольный VLAN

• Частный VLAN

• GVRP

• VLAN VPN (QinQ)

— QinQ по порту

— Выборочный QinQ

• Голосовой VLAN

Списки доступа (ACL)

• Список управления доступом (ACL) по времени

• Список управления доступом (ACL) для MAC-адресов

— MAC-адрес источника

— MAC-адрес назначения

— Идентификатор VLAN

— Приоритет пользователей

— EtherType

• Список управления доступом (ACL) для IP-адресов

— IP-адрес источника

— IP-адрес назначения

— IP-протокол

— Флаг TCP

— Порт TCP/UDP

— Тип обслуживания DSCP/IP

— Приоритет пользователей

• Комбинированный список управления доступом (ACL)

• Список управления доступом (ACL) для содержимого пакетов

• Список управления доступом (ACL) IPv6

• Политика

— Зеркалирование

— Перенаправление

— Ограничение скорости

— Метка приоритизации (QoS)

• Список управления доступом (ACL) применяется к портам или к сетям VLAN

Безопасность

• Привязка IP-MAC-порт

— 512 записей

— DHCP snooping

— Инспекция ARP-пакетов

— Защита источника IPv4 (100 записей)

• Привязка IPv6-MAC-порт

— 512 записей

— DHCPv6 snooping

— Протокол обнаружения соседей (NDP)

— Защита источника IPv6 (100 записей)

• Защита от DoS-атак

• Функция Port Security (статическая, динамическая)

— До 64 MAC-адресов на порт

• Защита от сетевых штормов (широковещательных, многоадресных, одноадресных)

— Режимы контроля: Кбит/с, процент от полосы пропускания

• 802.1X

— Аутентификация по порту

— Аутентификация по MAC-адресу

— Присвоение VLAN

— MAB

— Гостевой VLAN

— Поддержка аутентификации и учёта RADIUS

• AAA (включая TACACS+)

• Изолирование портов

• Защищённый веб-интерфейс HTTPS с SSLv3/TLS1.2

• Управление через защищённый интерфейс командной строки (CLI) с SSHv1/SSHv2

• Контроль доступа по IP-адресу, порту, MAC-адресу

IPv6

• Двойной стек IPv4 и IPv6

• MLD Snooping

• Список управления доступом (ACL) IPv6

• Интерфейс IPv6

• Маршрутизация IPv6

• Протокол обнаружения соседей IPv6

• Обнаружение пути максимальной единицы передачи (MTU)

• Протокол межсетевых управляющих сообщений (ICMP) версии 6

• TCPv6/UDPv6

• Приложения IPv6

— Клиент DHCPv6

— Ping6

— Tracert6

— Telnet (v6)

— SNMP IPv6

— SSH IPv6

— SSL IPv6

— HTTP/HTTPS

— TFTP IPv6

Функции 3-го уровня

• 16 интерфейсов IPv4 или IPv6

• Статическая маршрутизация

— 48 статических маршрутов

• Статический ARP

— 128 статических записей

• Прокси-ARP

• Самообращённый ARP

• DHCP-сервер

• DHCP-ретранслятор

— DHCP-ретранслятор интерфейсов

— DHCP-ретранслятор VLAN

• DHCP-ретранслятор 2-го уровня

Дополнительные функции

• Автоматическое обнаружение устройств

• Групповая настройка

• Групповое обновление прошивки

• Умный мониторинг сети

• Оповещения об отклонениях

• Единая настройка

• Перезагрузка по расписанию

Базы управляющей информации (MIB)

• База MIB II (RFC 1213)

• База MIB для интерфейсов (RFC 2233)

• База MIB для интерфейсов Ethernet (RFC 1643)

• База MIB для мостов (RFC 1493)

• База MIB для P-BRIDGE и Q-BRIDGE (RFC 2674)

• База MIB для RMON (RFC 2819)

• База MIB для RMON2 (RFC 2021)

• База MIB для учёта RADIUS (RFC 2620)

• База MIB для клиентов аутентификации RADIUS (RFC 2618)

• База MIB для удалённого Ping и трассировки (RFC 2925)

• Поддержка закрытых баз MIB TP-Link



УПРАВЛЕНИЕ

Приложение Omada Да (требуется аппаратный (OC300 или OC200), программный или облачный контроллер Omada)

Централизованное управление

• Аппаратный контроллер Omada OC300

• Аппаратный контроллер Omada OC200

• Программный контроллер Omada

• Облачный контроллер Omada

Облачный доступ Да (требуется аппаратный (OC300 или OC200), программный или облачный контроллер Omada)

Автоматическая настройка параметров Да (требуется облачный контроллер Omada)

Управление

• Графический веб-интерфейс

• Интерфейс командной строки (CLI) через консольный порт и telnet

• SNMP v1/v2c/v3

• Trap/Inform

• RMON (1, 2, 3, 9 групп)

• Шаблон SDM

• Клиент DHCP/BOOTP

• LLDP/LLDP-MED 802.1ab

• Автоматическая установка DHCP

• Dual Image, Dual Configuration

• Мониторинг параметров процессора

• Диагностика кабелей

• EEE

• Восстановление пароля

• SNTP

• Системный журнал



ПРОЧЕЕ

Сертификация CE, FCC, RoHS

Комплект поставки

• Коммутатор

• Кабель питания

• Краткое руководство по настройке

• Набор для монтажа в стойку

• Резиновые ножки

Системные требования Microsoft Windows (98SE, NT, 2000, XP, Vista, 7, 8, 10, 11), macOS, NetWare, UNIX или Linux

Параметры окружающей среды

• Рабочая температура: 0...+50 °C

• Температура хранения: –40...+70 °C

• Влажность воздуха при эксплуатации: 10–90% без образования конденсата

• Влажность воздуха при хранении: 5–90% без образования конденсата
