TP-Link SG6654XHP

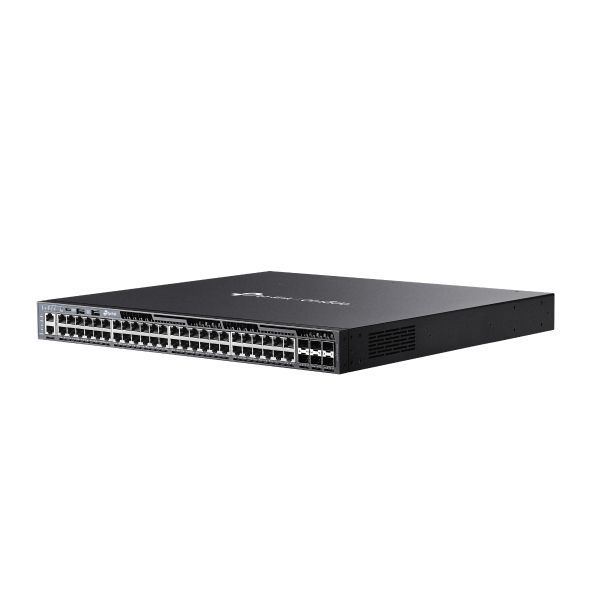

TP-Link SG6654XHP Стекируемый управляемый коммутатор 3-го уровня Omada с 48 гигабитными портами PoE+ и 6 портами SFP+
48 гигабитных портов RJ45 с поддержкой PoE+.
6 портов SFP+.
Общий бюджет PoE: до 1440 Вт.
Физическое стекирование обеспечивает надёжное резервирование и повышенную производительность.
Поддержка функций 3‑го уровня: RIP, OSPF, ECMP, VRRP, PIM‑DM, сервер DHCP, ретранслятор DHCP.
Стратегии безопасности: список управления доступом (ACL), функция Port Security, защита от DoS‑атак, стандарт 802.1X.
Бесперебойная работа благодаря возможности подключения двух блоков питания с поддержкой горячей замены, а также протоколам VRRP и ERPS.
Централизованное облачное управление через контроллер Omada.
Автономное управление через интерфейс командной строки (CLI), а также протоколы SNMP и RMON.
Предназначение устройства
SG6654XHP — это коммутатор 3‑го уровня, поддерживающий PoE+, маршрутизацию 3‑го уровня, подключение на скорости 10 Гбит/с, стекирование и подключение двух блоков питания. Данная модель может похвастать 48 гигабитными портами RJ45 с поддержкой PoE+ и общим бюджетом PoE до 1440 Вт, 6 портами SFP+ и возможностью физического стекирования. Благодаря возможности централизованного управления, а также широкому ряду функций безопасности и управления, данный коммутатор станет отличным выбором для сетей интернет‑провайдеров и сетей корпоративного уровня.
АППАРАТНЫЕ ХАРАКТЕРИСТИКИ

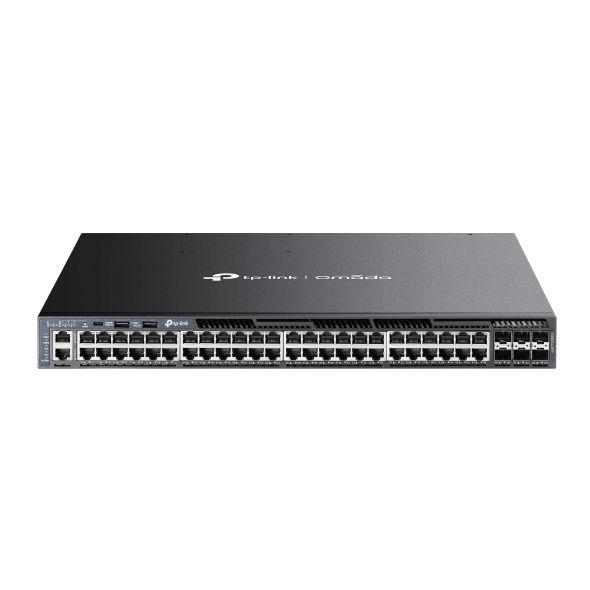

Интерфейсы
• 48 портов RJ45 10/100/1000 Мбит/с с поддержкой PoE+
• 6 портов SFP+
• 2 порта USB 2.0
• Консольный порт RJ45
• Консольный порт USB Type-C
• Порт управления RJ45

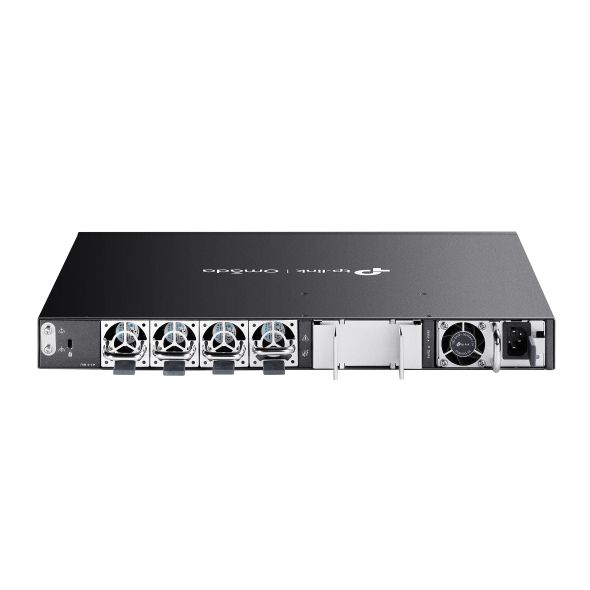

Вентиляторы 4 шт. (возможность горячей замены)
Источник питания Возможность подключения двух блоков питания (100–240 В переменного тока, 50/60 Гц)
Примечание: в комплекте идёт только один блок питания (PSM900-AC). Второй блок питания приобретается отдельно.
Порты RJ45 с поддержкой PoE
• Поддерживаемые стандарты: 802.3af/at
• 48 портов с поддержкой PoE+ (до 30 Вт на порт)
• Общий бюджет PoE: до 1440 Вт3
Примечание: в зависимости от используемых блоков питания общий бюджет PoE может отличаться.
Размеры (Ш × Д × В) 440 × 420 × 44 мм
Размещение В стойке
Максимальное энергопотребление
• 67,24 Вт (110 В / 60 Гц, без подачи питания на питаемые устройства)
• 1767,7 Вт (110 В / 60 Гц, с подачей питания 1440 Вт на питаемые устройства при использовании двух блоков питания PSM900-AC)
Максимальное тепловыделение
• 229,29 БТЕ/час (110 В, 60 Гц) (без подачи питания на питаемые устройства)
• 6027,86 БТЕ/час (110 В / 60 Гц, с подачей питания 1440 Вт на питаемые устройства при использовании двух блоков питания PSM900-AC)
ПРОИЗВОДИТЕЛЬНОСТЬ
Коммутационная способность 216 Гбит/с
Стек
• Максимальное количество устройств в стеке: 4
• Порт стека: SFP+ (в качестве порта стека можно использовать любой порт Uplink)
• Пропускная способность стека: до 120 Гбит/с (6 портов стека)
Скорость передачи пакетов 160,7 млн пакетов в секунду
Таблица МАС-адресов 32 768 записей
Буфер памяти пакетов 3 МБ
Кадры Jumbo 9 КБ
ХАРАКТЕРИСТИКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Приоритизация
• Класс обслуживания
— 8 очередей приоритета
— Приоритет портов
— Приоритет IEEE 802.1p
— Приоритет DSCP
— Минимальная пропускная способность очереди
— Режим расписания: строгий приоритет (SP), взвешенный циклический алгоритм (WRR), SP + WRR
• Управление пропускной способностью
— Ограничение скорости
— Защита от сетевых штормов
• Голосовая сеть VLAN
• OUI, заданный пользователем
• Передача голосового трафика без задержек
• Действия с потоками
— Метки приоритизации (802.1p, DSCP)
Функции 3-го уровня
• IP-интерфейсы:
— IPv4: не более 256, IPv6: не более 256
• Статическая маршрутизация
— IPv4: не более 1024, IPv6: не более 512
• Таблица маршрутизации: не более 6100 записей
• RIP: версии 1 и 2, не более 8190 записей
• OSPF: версии 2 (не более 8190 записей) и 3 (не более 4097 записей)
• VRRP: версии 2 и 3, не более 64 групп
• ECMP: 256 записей, не более 32 транзитных участков (ECMP) на пункт назначения
• Статический ARP: 512 статических записей
• Динамический ARP: 7680 динамических записей
• Proxy ARP
• Сервер DHCP
— Не более 8192 пулов IP-адресов
— Не более 1000 записей ручной привязки
• Ретранслятор DHCP:
— Интерфейс
— VLAN
Функции L2 и L2+
• Агрегирование каналов
• Протокол STP
• Обнаружение петель на основе портов и на основе сетей VLAN
• Управление потоком 802.3x
• Поддержка 2048 групп IGMP
• ERPS
• Зеркалирование
• RSPAN
• Таблица MAC-адресов
• PIM-DM (IPv4)
• Многоадресное вещание
— Отслеживание сетевого трафика IGMP
— Отслеживание трафика MLD
— Многоадресная таблица L2
— Fast Leave
— Многоадресная регистрация VLAN (MVR)
— Статический групповой IP-адрес
— Многоадресная фильтрация
Дополнительные функции
• Автоматическое обнаружение устройств
• Групповая настройка
• Групповое обновление прошивки
• Умный мониторинг сети
• Предупреждения об отклонениях
• Единая настройка
• Перезагрузка по расписанию
Функции для провайдеров:
• 802.3ah (Ethernet Link OAM)
• L2PT
• DLDP
• DDM
• sFlow
Виртуальные сети
• До 4096 групп VLAN (802.1Q)
• Тегированная сеть VLAN (802.1Q)
• Количество записей VLAN на основе MAC-адресов: 200
• Многоадресная сеть VLAN
• Сеть VLAN управления
• VPN-подключение VLAN (Q-in-Q): не более 256 записей
• GVRP
• Протокол VLAN: 16 шаблонов, 12 сетей VLAN
• VPN-подключение VLAN
• Голосовая сеть VLAN
• Частная сеть VLAN
Безопасность
• Изоляция портов
• CPU-Defend
• Проверка пакетов ARP (динамическая проверка пакетов ARP)
• Защита от DoS-атак
• Привязка IP-адресов, MAC-адресов и портов
— 1024 записи
— Отслеживание DHCP
— Проверка пакетов ARP
— Защита от подмены IP-адресов IPv4
• Привязка адресов IPv6 и MAC-адресов
— Привязка к портам
— 1024 записи
— Отслеживание DHCPv6
— Протокол обнаружения соседей
— Отслеживание ND-трафика
— Защита от подмены IP-адресов IPv6
• Фильтр DHCP
• Функция Port Security для статических и динамических MAC-адресов
— До 64 MAC-адресов на порт
• Защита от сетевых штормов (трафик: широковещательный, многоадресный, неизвестный одноадресный)
— Режимы контроля: Кбит/с, процент от полосы пропускания
• 802.1X
— Аутентификация на основе порта
— Аутентификация на основе MAC-адреса
— Присвоение VLAN
— MAB
— Гостевая сеть VLAN
— Аутентификация и учёт RADIUS
• AAA (включая TACACS+)
• Управление через веб-интерфейс по HTTPS с помощью протоколов SSLv3 и TLS 1.2
• Управление через интерфейс командной строки по SSHv2
• Управление доступом на основе IP-адресов, MAC-адресов и портов
УПРАВЛЕНИЕ
Приложение Omada Да. Требуется аппаратный, программный или облачный контроллер Omada.
Централизованное управление
• Облачный контроллер Omada
• Аппаратный контроллер Omada
• Программный контроллер Omada
Облачный доступ Да. Требуется аппаратный, программный или облачный контроллер Omada.
Автоматическая настройка параметров Да. Требуется облачный контроллер Omada.
Управление
• Графический веб-интерфейс пользователя
• Интерфейс командной строки через консольный порт и Telnet
• SNMP версий 1–3
— Сообщения TRAP и INFORM
— RMON (группы 1, 2, 3, 9)
• Шаблон SDM
• Клиент BOOTP/DHCP
• LLDP (LLDP-MED) 802.1ab
• Автоматическая установка DHCP
• Dual Image, Dual Configuration
• Мониторинг процессора
• Диагностика кабелей
• Восстановление пароля
• SNTP
• Системный журнал
• EEE
ПРОЧЕЕ
Комплект поставки
• Коммутатор
• Шнур питания
• Консольный кабель RJ45
• Краткое руководство по установке
• Комплект для монтажа в стойку
• Резиновые ножки
Системные требования Microsoft Windows (98SE, NT, 2000, XP, Vista, 7, 8, 10, 11), macOS, NetWare, Unix или Linux
Параметры окружающей среды
• Рабочая температура:
–5...+45 °C (на высоте 2000 м)
–5...+40 °C (на высоте 3000 м)
• Температура хранения: –40...+70 °C
• Влажность воздуха при эксплуатации: 10–90% без образования конденсата
• Влажность воздуха при хранении: 5–90% без образования конденсата
