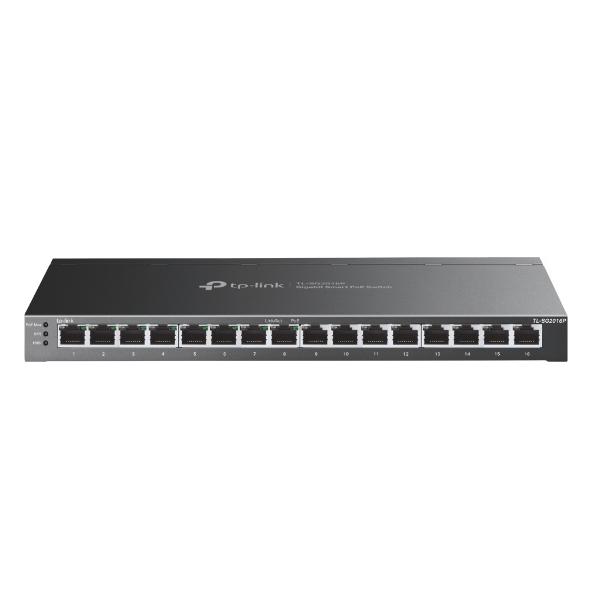

TP-Link SG2016P

TP-Link SG2016P Коммутатор JetStream Smart с 16 гигабитными портами (8 портов PoE+)



Поддержка PoE: 8 портов PoE+ 802.3af/at с общим бюджетом 120 Вт.

Гигабитные порты: 8 гигабитных портов PoE+ и 8 гигабитных портов без поддержки PoE.

Интеграция с Omada SDN: автоматическая настройка параметров (ZTP), централизованное облачное управление и умный мониторинг.

Централизованное управление: через облако и приложение Omada.

Надёжные защитные функции: привязка IP-MAC-порт, список управления доступом (ACL), функция Port Security, защита от DoS‑атак, защита от сетевых штормов, DHCP Snooping, 802.1X, аутентификация RADIUS и многое другое.

Оптимизация голосовых и видеоприложений: благодаря приоритизации L2/L3/L4 и процессу IGMP snooping.



АППАРАТНЫЕ ХАРАКТЕРИСТИКИ

Стандарты и протоколы IEEE 802.3i, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3af, IEEE 802.3at, IEEE 802.3x, IEEE 802.1d, IEEE 802.1s, IEEE 802.1w, IEEE 802.1q, IEEE 802.1p, IEEE 802.1x

Интерфейсы 16 портов RJ45 10/100/1000 Мбит/с с поддержкой автосогласования и Auto MDI/MDIX (порты с поддержкой PoE+ 802.3af/at: 1–8)

Среда передачи данных

• 10BASE-T: неэкранированная витая пара категорий 3, 4, 5 (максимум 100 м)

• 100BASE-TX/1000Base-T: неэкранированная витая пара категорий 5, 5e или выше (максимум 100 м)

Вентиляторы Нет

Источник питания

• Внешний адаптер питания (выход: 53,5 В постоянного тока / 2,43 А)

Порты PoE (RJ45)

• Стандарт: 802.3af/at

• Порты PoE: 8 портов

• Питание: 120 Вт1

Размеры (Ш × Д × В) 286 × 111,7 × 25,4 мм

Максимальное энергопотребление 146,5 Вт (110 В / 60 Гц с подключённым питаемым устройством 120 Вт)

Максимальное тепловыделение 499,98 БТЕ/час (110 В / 60 Гц) (с подключённым питаемым устройством 120 Вт)



ПРОИЗВОДИТЕЛЬНОСТЬ

Полоса пропускания / кросс-шина 16 Гбит/с

Таблица МАС-адресов 8K

Буфер памяти пакетов 4,1 Мбит/с

Кадры Jumbo 9 КБ



ХАРАКТЕРИСТИКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Приоритизация (QoS)

• Приоритет 802.1p CoS/DSCP

• Восемь приоритетных очередей

• Планирование очередей:

— Строгий приоритет (SP)

— Взвешенный циклический алгоритм (WRR)

— SP + WRR

• Контроль пропускной способности

— Ограничение скорости портов и (или) потоков

• Плавная производительность

• Защита от сетевых штормов

— Режимы контроля: Кбит/с, процент от полосы пропускания

— Защита от широковещательных, многоадресных и одноадресных сетевых штормов

Функции L2 и L2+

• DHCP-ретранслятор

— DHCP-ретранслятор VLAN

• DHCP-ретранслятор 2-го уровня

• Агрегирование каналов

— Статическое агрегирование каналов

— До 8 групп агрегирования, до 8 портов на группу

— 802.3ad LACP

• Протокол STP

— 802.1D STP

— 802.1w RSTP

— 802.1s MSTP

— Безопасность STP: обнаружение петель, TC Protect, BPDU Filter/Protect, Root Protect

• Обнаружение петель (Loopback Detection)

• Управление потоком

— 802.3x

— Предотвращение блокировки начала строки

• Зеркалирование

— Зеркалирование портов

— One-to-One

— Many-to-One

— На основе потока

— Входящий трафик / Исходящий трафик / Весь трафик

— Зеркалирование CPU

• Протокол DLDP

• 802.1ab LLDP/LLDP-MED

Мультивещание 2-го уровня

• Поддержка 511 общих многоадресных групп IPv4 и IPv6

• IGMP Snooping

— IGMP v1/v2/v3 Snooping

— Fast Leave

— IGMP Snooping Querier

— Аутентификация IGMP

— Конфигурация статических групп

• MLD Snooping

— MLD v1/v2 Snooping

— Fast Leave

— MLD Snooping Querier

— Конфигурация статических групп

• Регистрация многоадресного VLAN

• Многоадресная фильтрация

Поддержка IPv6

• Двойной стек IPv4 и IPv6

• MLD Snooping

• Протокол обнаружения соседей IPv6

• Обнаружение пути максимальной единицы передачи (MTU)

• Протокол межсетевых управляющих сообщений (ICMP) версии 6

• TCPv6/UDPv6

• Приложения IPv6

— Клиент DHCPv6

— Ping6

— Tracert6

— Telnet (v6)

— SNMP IPv6

— SSH IPv6

— SSL IPv6

— HTTP/HTTPS

— TFTP IPv6

Виртуальные сети

• VLAN группы

— Максимум 4K VLAN-групп

• Тегированный VLAN 802.1Q

• MAC-адрес VLAN (12 записей)

• Протокольный VLAN

• GVRP

• Голосовой VLAN

Списки доступа (ACL)

• Поддержка до 230 записей

• Временной диапазон

— Отрезок времени

— Недельный временной диапазон

— Абсолютный временной диапазон

— Каникулы

• Список управления доступом (ACL) по времени

• Список управления доступом (ACL) для MAC-адресов

— MAC-адрес источника

— MAC-адрес назначения

— VLAN ID

— Приоритет пользователя

— EtherType

• Список управления доступом (ACL) для IP-адресов

— IP-адрес источника

— IP-адрес назначения

— IP-протокол

— Флаг TCP

— Порт источника TCP/UDP

— Порт назначения TCP/UDP

— Тип обслуживания DSCP/IP

• Список управления доступом (ACL) IPv6

• Комбинированный список управления доступом (ACL)

• Правила

— Разрешение/Запрет

• Политика

— Зеркалирование

— Ограничение скорости

— Перенаправление

— Маркировка QoS

• Привязка правил ACL

— К портам

— К VLAN

• Действия с потоками

— Зеркалирование (на поддерживаемый интерфейс)

— Перенаправление (на поддерживаемый интерфейс)

— Ограничение скорости

— Маркировка QoS

Безопасность

• AAA

• 802.1X

— Аутентификация по порту

— Аутентификация по MAC-адресу (Host)

— Метод аутентификации включает PAP/EAP-MD5

— MAB

— Гостевой VLAN

— Поддержка аутентификации и учёта RADIUS

• Привязка IP/IPv6-MAC

— 512 записей привязки

— DHCP Snooping

— DHCPv6 Snooping

— Инспекция ARP-пакетов

— Обнаружение соседей

• Защита IP-адреса источника

— 253 записи

— IP-адрес источника + MAC-адрес источника

• Защита IPv6-адреса источника

— 183 записи

— IPv6-адрес источника + MAC-адрес источника

• Защита от DoS-атак

• Статическая/динамическая/постоянная защита порта

— До 64 MAC-адресов на порт

• Защита от сетевых штормов Broadcast/Multicast/Unicast

— kbps/ratio/pps

• Изоляция портов

• Защищённый веб-интерфейс HTTPS с SSLv3/TLS1.2

• Управление через защищённый интерфейс командной строки с SSHv1/SSHv2

• Контроль доступа по IP-адрес/порту/MAC-адресу

Дополнительные функции

• Автоматическое обнаружение устройств

• Групповая настройка

• Групповое обновление прошивки

• Умный мониторинг сети

• Оповещения об отклонениях

• Единая настройка

• Перезагрузка по расписанию

Базы управляющей информации (MIB)

• База MIB II (RFC 1213)

• База MIB для мостов (RFC 1493)

• База MIB для P-BRIDGE и Q-BRIDGE (RFC 2674)

• База MIB для учёта RADIUS (RFC 2620)

• База MIB для клиентов аутентификации RADIUS (RFC 2618)

• База MIB для удалённого Ping и трассировки (RFC 2925)

• Поддержка закрытых баз MIB TP-Link

• База MIB для RMON (RFC 1757, RMON 1, 2, 3, 9)



УПРАВЛЕНИЕ

Приложение Omada Да (требуется аппаратный (OC300 или OC200), программный или облачный контроллер Omada)

Централизованное управление

• Аппаратный контроллер Omada OC300

• Аппаратный контроллер Omada OC200

• Программный контроллер Omada

• Облачный контроллер Omada

Облачный доступ Да (требуется аппаратный (OC300 или OC200), программный или облачный контроллер Omada)

Автоматическая настройка параметров Да (требуется облачный контроллер Omada)

Управление

• Графический веб-интерфейс

• Интерфейс командной строки через telnet

• SNMPv1/v2c/v3

• SNMP Trap/Inform

• RMON (группы 1, 2, 3, 9)

• Шаблон SDM

• DHCP/BOOTP Client

• Dual Image, Dual Configuration

• Мониторинг CPU

• Диагностика кабеля

• EEE

• SNTP

• Системный журнал



ПРОЧЕЕ

Сертификация CE, FCC, RoHS



Комплект поставки

• Коммутатор

• Адаптер питания

• Руководство по настройке

• Резиновые ножки



Системные требования Microsoft Windows (XP, Vista, 7, 8, 10, 11), macOS, NetWare, UNIX или Linux



Параметры окружающей среды

• Рабочая температура: 0...+40 °C

• Температура хранения: –40...+70 °C

• Влажность воздуха при эксплуатации: 10–90% без образования конденсата

• Влажность воздуха при хранении: 5–90% без образования конденсата
