TP-Link SG2005P-PD

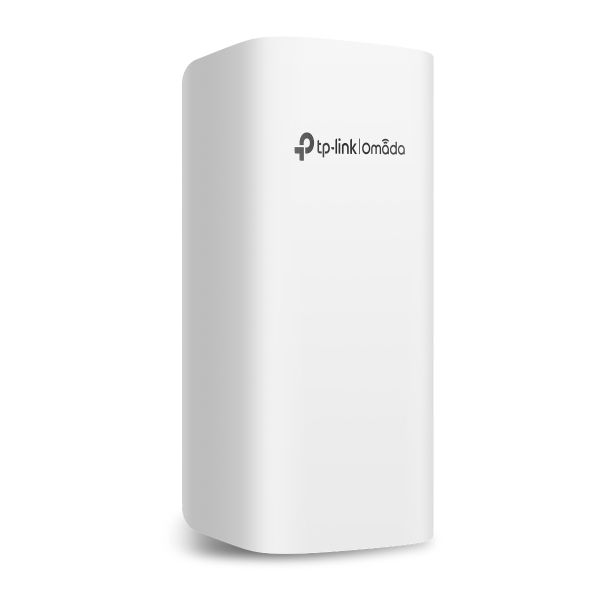

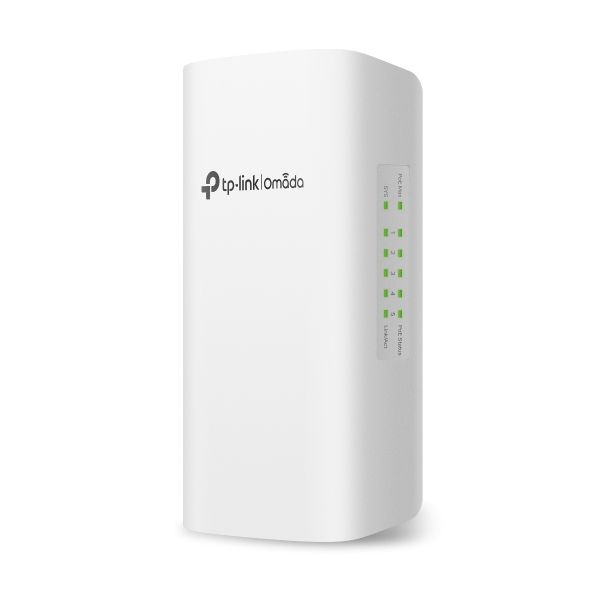

TP-Link SG2005P-PD Коммутатор Smart линейки Omada с 5 гигабитными портами (1 порт с входящим PoE++, 4 порта с исходящим PoE+)



Большая дальность PoE: возможность подачи питания и передачи данных на гигабитной скорости по технологии PoE на расстояние до 200 метров позволит без труда развернуть масштабную систему видеонаблюдения или сеть Wi‑Fi.

Порт с входящим PoE++ и четыре порта с исходящим PoE+: в зависимости от типа входящего PoE бюджет исходящего PoE может составлять 6 Вт (при входном питании 802.3af), 19 Вт (вход: 802.3at), 44 Вт (вход: 802.3bt тип 3, 60 Вт) или 64 Вт (вход: 802.3bt тип 4, 90 Вт).

Всепогодный корпус: степень пыле- и влагозащиты IP55, диапазон рабочих температур от –40 до +60 °C, защита от ультрафиолетовых лучей и молниезащита 4 кВ позволят смело использовать устройство в самых беспощадных погодных условиях.

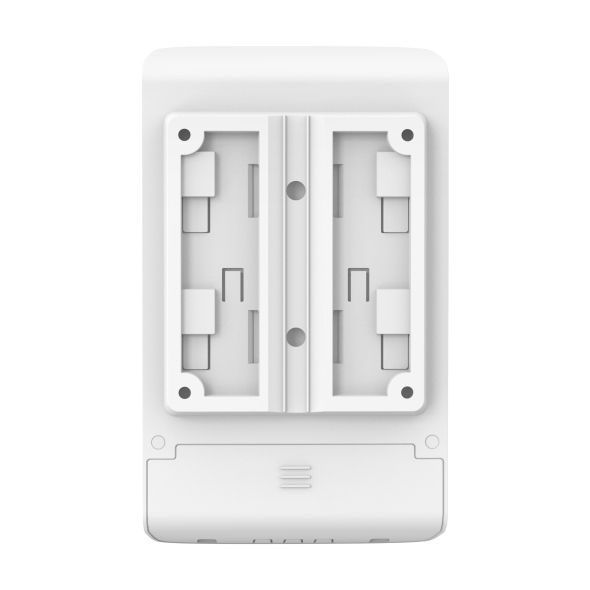

Простая установка: идущий в комплекте монтажный набор упростит размещение устройства на стене или мачте.

Централизованное облачное управление: интеграция с платформой Omada, обеспечивающей облачный доступ и удалённое управление множеством территориально разделённых сетей.

Дополнительные функции: статическая маршрутизация, список управления доступом, приоритизация и VLAN.



АППАРАТНЫЕ ХАРАКТЕРИСТИКИ

Стандарты и протоколы IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3ad, IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt, IEEE 802.3x, IEEE 802.1d, IEEE 802.1s, IEEE 802.1w, IEEE 802.1q, IEEE 802.1p, IEEE 802.1x

Интерфейсы

• 1 порт RJ45 10/100/1000 Мбит/с с поддержкой входящего PoE (802.3af/at/bt)

• 4 порта RJ45 10/100/1000 Мбит/с с поддержкой исходящего PoE (802.3af/at)

Среда передачи данных

• 10BASE-T: неэкранированная витая пара категории 3, 4 или 5 (не более 100 м)

• 100BASE-TX/1000BASE-T: неэкранированная витая пара категории 5, 5e или выше (не более 100 м)

Вентиляторы Нет

Источник питания Источник питания с поддержкой стандартов 802.3af/at/bt

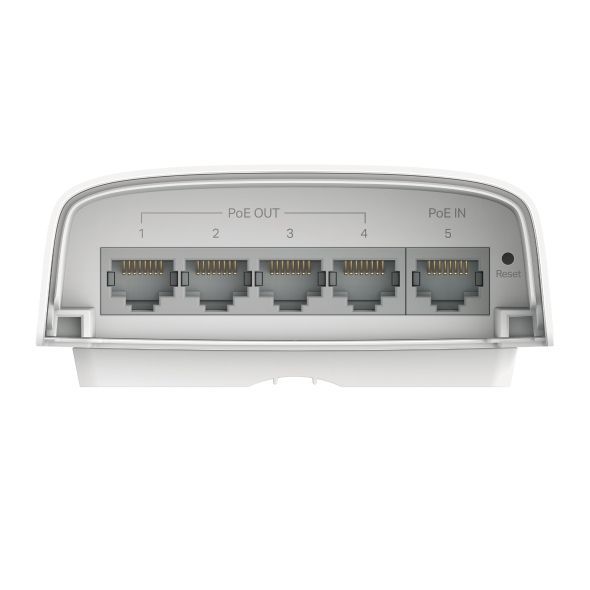

Порты RJ45 с поддержкой PoE

• Вх. PoE: порт 5 (802.3af/at/bt)

• Исх. PoE: порты 1–4 (802.3af/at)

• Бюджет PoE:

— 64 Вт при питании по стандарту 802.3bt типа 4 (90 Вт)

— 44 Вт при питании по стандарту 802.3bt типа 3 (60 Вт)

— 19 Вт при питании по стандарту 802.3at

— 6 Вт при питании по стандарту 802.3af

Размеры (Ш × Д × В) 100 × 38,5 × 170 мм

Максимальное энергопотребление 71,5 Вт при питании по стандарту 802.3bt типа 4 (90 Вт)

Максимальное тепловыделение 243,99 БТЕ/час при питании по стандарту 802.3bt типа 4 (90 Вт)



ПРОИЗВОДИТЕЛЬНОСТЬ

Коммутационная способность 10 Гбит/с

Скорость передачи пакетов 7,44 млн пакетов в секунду

Таблица МАС-адресов 8192 записи

Буфер памяти пакетов 4,1 Мбит

Кадры Jumbo 9 КБ



ХАРАКТЕРИСТИКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Приоритизация

• Приоритет DSCP и (или) класса обслуживания IEEE 802.1p

• 8 очередей приоритета

• Режим приоритетного планирования

— Строгий приоритет (SP)

— Взвешенный циклический алгоритм (WRR)

• Настройка веса очереди

• Управление пропускной способностью

— Ограничение скорости на основе портов и (или) потоков

• Передача голосового трафика без задержек

• Защита от сетевых штормов

— Режимы контроля: Кбит/с, процент от полосы пропускания

— Трафик: широковещательный, многоадресный, неизвестный одноадресный

Функции L2 и L2+

• 16 IP-интерфейсов

— Поддержка интерфейсов IPv4 и IPv6

• Статическая маршрутизация

— 32 статических маршрута IPv4 или IPv6

• Сервер DHCP

• Ретранслятор DHCP

— Ретранслятор интерфейса DHCP

— Ретранслятор DHCP VLAN

• Ретранслятор DHCP 2-го уровня

• Статические записи ARP

• Proxy ARP

• Добровольный запрос ARP

• Агрегирование каналов

— Статическое агрегирование каналов

— LACP (IEEE 802.3ad)

— До 8 групп агрегирования (до 8 портов на группу)

• Протокол STP

— STP (IEEE 802.1D)

— RSTP (IEEE 802.1w)

— MSTP (IEEE 802.1s)

— Защитные механизмы STP: защита от изменения топологии, фильтр BPDU, функция BPDU Guard, функция Root Guard

• Обнаружение петель

• Управление потоком

— Управление потоком 802.3x

• Зеркалирование

— Зеркалирование портов

— Зеркалирование процессора

— Один к одному

— Многие к одному

— На основе потоков

— Входящий трафик, исходящий трафик, весь трафик

• DLDP

• LLDP (LLDP-MED) 802.1ab

Мультивещание 2-го уровня

• 511 общих многоадресных групп IPv4 и IPv6

• Отслеживание сетевого трафика IGMP

— Отслеживание сетевого трафика IGMP (версии 1–3)

— Fast Leave

— Пассивное отслеживание сетевого трафика IGMP

— Конфигурация статических групп

• Многоадресная регистрация VLAN (MVR)

• Многоадресная фильтрация

• Отслеживание сетевого трафика MLD

— Отслеживание сетевого трафика MLD (версии 1 и 2)

— Fast Leave

— Пассивное отслеживание сетевого трафика MLD

— Конфигурация статических групп

• Многоадресная фильтрация: 256 профилей (до 16 записей на профиль)

Дополнительные функции

• Автоматическое обнаружение устройств

• Групповая настройка

• Групповое обновление прошивки

• Умный мониторинг сети

• Предупреждения об отклонениях

• Единая настройка

• Перезагрузка по расписанию

Поддержка IPv6

• Двойной стек IPv4/IPv6

• Отслеживание сетевого трафика MLD

• Протокол обнаружения соседей IPv6

• Вычисление маршрута MTU

• ICMPv6

• TCPv6, UDPv6

• Приложения IPv6

— Клиент DHCPv6

— Ping6

— Tracert6

— Telnet (V6)

— SNMP IPv6

— SSH IPv6

— SSL IPv6

— HTTP, HTTPS

— TFTP IPv6

Виртуальные сети

• Группа VLAN

— До 4096 групп VLAN

• Тегированная сеть VLAN (802.1Q)

• MAC-адреса VLAN: 12 записей

• Протокол VLAN

• GVRP

• Голосовой VLAN

Список управления доступом

• До 230 записей

• Временной диапазон

— Отрезок времени

— Недельный временной диапазон

— Абсолютный временной диапазон

— Каникулы

• Список управления доступом на основе времени

• Список управления доступом для MAC-адресов

— MAC-адрес источника

— MAC-адрес назначения

— Идентификатор VLAN

— Приоритет пользователя

— EtherType

• Список управления доступом для IP-адресов

— IP-адрес источника

— IP-адрес назначения

— IP-протокол

— Флаг TCP

— Порт источника TCP/UDP

— Порт назначения TCP/UDP

— Тип обслуживания DSCP/IP

• Список управления доступом IPv6

• Комбинированный список управления доступом

• Действия с правилами

— Разрешение/Запрет

• Действия с политиками

— Зеркалирование

— Ограничение скорости

— Перенаправление

— Метка приоритизации

• Привязка правил ACL

— Привязка к портам

— Привязка к сетям VLAN

• Действия с потоками

— Зеркалирование (на поддерживаемый интерфейс)

— Перенаправление (на поддерживаемый интерфейс)

— Ограничение скорости

— Метка приоритизации

Безопасность

• AAA

• 802.1X

— Аутентификация на основе порта

— Аутентификация на основе MAC-адреса (хоста)

— Аутентификация с помощью протоколов PAP и EAP-MD5

— MAB

— Гостевая сеть VLAN

— Аутентификация и учёт RADIUS

• Привязка адресов IPv6 и MAC-адресов

— 512 записей привязки

— Отслеживание DHCP

— Отслеживание DHCPv6

— Проверка пакетов ARP

— Протокол обнаружения соседей

• Защита от подмены IP-адресов

— 253 записи

— IP-адрес источника + MAC-адрес источника

• Защита от подмены IP-адресов IPv6

— 183 записи

— адрес IPv6 источника + MAC-адрес источника

• Защита от DoS-атак

• Функция Port Security для статических, динамических и постоянных MAC-адресов

— До 64 MAC-адресов на порт

• Защита от сетевых штормов с широковещательным, многоадресным и неизвестным одноадресным трафиком

— Режимы контроля: Кбит/с, процент от полосы пропускания

• Изоляция портов

• Управление через веб-интерфейс по HTTPS с помощью протоколов SSLv3 и TLS 1.2

• Управление через интерфейс командной строки по SSHv1 и SSHv2

• Управление доступом на основе IP-адресов, MAC-адресов и портов

Базы управляющей информации (MIB)

• База MIB II (RFC 1213)

• База MIB для мостов (RFC 1493)

• База MIB для P-BRIDGE и Q-BRIDGE (RFC 2674)

• База MIB для учёта RADIUS (RFC 2620)

• База MIB для аутентификации RADIUS (RFC 2618)

• База MIB для удалённого выполнения команды ping и трассировки (RFC 2925)

• Поддержка закрытых баз MIB TP-Link

• База MIB RMON (RFC1757, группы RMON 1, 2, 3, 9)



УПРАВЛЕНИЕ

Приложение Omada Да, через:

• Облачный контроллер Omada

• Аппаратный контроллер Omada

• Программный контроллер Omada

Централизованное управление

• Облачный контроллер Omada

• Аппаратный контроллер Omada

• Программный контроллер Omada

Облачный доступ Да, через:

• Облачный контроллер Omada

• Аппаратный контроллер Omada

• Программный контроллер Omada

Автоматическая настройка параметров Да. Требуется облачный контроллер Omada.

Управление

• Графический веб-интерфейс пользователя

• Интерфейс командной строки через Telnet

• SNMP версий 1–3

— Сообщения TRAP и INFORM

— RMON (группы 1, 2, 3, 9)

• Шаблон SDM

• Клиент BOOTP/DHCP

• Dual Image, Dual Configuration

• Мониторинг процессора

• Диагностика кабелей

• EEE

• SNTP

• Системный журнал



ПРОЧЕЕ

Сертификация CE, FCC, RoHS



Комплект поставки

• Коммутатор

• Монтажный набор

• Руководство по установке



Системные требования Windows (98SE, NT, 2000, XP, Vista, 7, 8, 10, 11), macOS, NetWare, UNIX или Linux



Параметры окружающей среды

• Рабочая температура: –40...+60 °C

• Температура хранения: –40...+70 °C

• Влажность воздуха при эксплуатации: 10–90% без образования конденсата

• Влажность воздуха при хранении: 5–90% без образования конденсата
