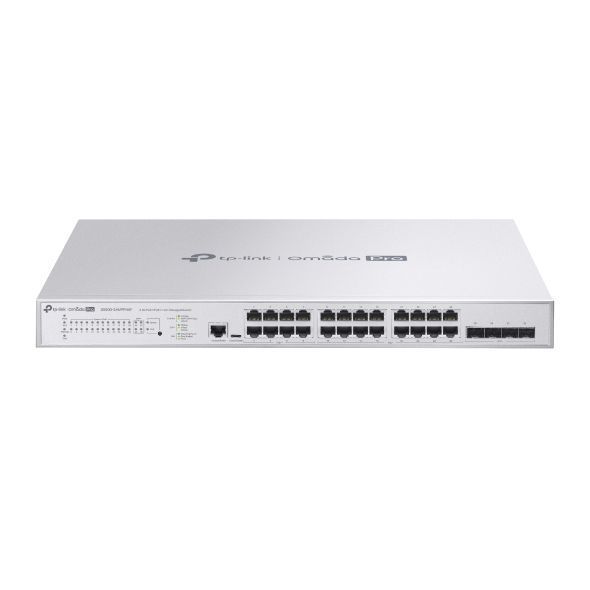

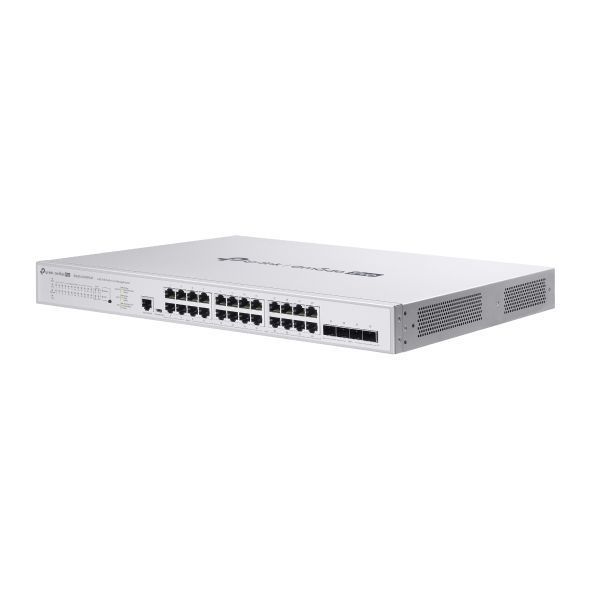

TP-Link S5500-24MPP4XF
TP-Link S5500-24MPP4XF Управляемый коммутатор Omada Pro уровня 2+ с 24 портами PoE+ 2,5 Гбит/с и 4 портами SFP+
Четыре порта SFP+.
8 портов 2,5 Гбит/с с поддержкой PoE++ (исх. PoE до 60 Вт на порт).
16 портов 2,5 Гбит/с с поддержкой PoE+ (исх. PoE до 30 Вт на порт).
Общий бюджет PoE: 500 Вт.
Идеальный вариант для уровня доступа в сетях корпоративного уровня.
Централизованное облачное управление через веб‑интерфейс или приложение Omada.
Автономное управление через интерфейс командной строки (CLI), а также протоколы SNMP и RMON.
Поддержка статической маршрутизации и кольцевого протокола ERPS.
Поддержка сетей VLAN, списка управления доступом (ACL), приоритизации (QoS), отслеживания сетевого трафика IGMP, а также OAM и DDM.
Предназначение устройства
S5500-24MPP4XF — это коммутатор линейки Omada Pro корпоративного уровня с 8 портами PoE++ 2,5 Гбит/с, 16 портами PoE+ 2,5 Гбит/с и 4 портами SFP+. Общий бюджет PoE составляет до 500 Вт, что позволит подавать питание на точки доступа и камеры видеонаблюдения и не переживать о том, есть ли поблизости розетки. Благодаря поддержке PoE, статической маршрутизации, приоритизации корпоративного уровня, продвинутым функциям безопасности, набору функций управления 2‑го уровня и интеграции с платформой Omada Pro данная модель станет отличным выбором для сетей крупных компаний, гостиниц и интернет‑провайдеров.
АППАРАТНЫЕ ХАРАКТЕРИСТИКИ
Интерфейсы
• 24 порта RJ45 2,5 Гбит/с (8 — с поддержкой PoE++, 16 — с поддержкой PoE+)
• 4 порта SFP+
• Консольный порт RJ45
• Консольный порт Micro-USB
Вентиляторы 3 шт.
Физический разъём замка Да
Источник питания 100–240 В переменного тока, 50/60 Гц
Порты RJ45 с поддержкой PoE
• Поддерживаемые стандарты PoE: 802.3af/at/bt
• 8 портов с поддержкой PoE++ (802.3af/at/bt) (до 60 Вт на порт)
• 16 портов с поддержкой PoE+ (802.3af/at) (до 30 Вт на порт)
• Общий бюджет PoE: 500 Вт
Размеры (Ш × Д × В) 440 × 330 × 44 мм
Размещение В стойке
Максимальное энергопотребление 629,1 Вт (110 В, 60 Гц) (с подачей питания 500 Вт на питаемые устройства)
Максимальное тепловыделение 2153,45 БТЕ/час (110 В, 60 Гц) (с подачей питания 500 Вт на питаемые устройства)
ПРОИЗВОДИТЕЛЬНОСТЬ
Коммутационная способность 200 Гбит/с
Скорость передачи пакетов 148,80 млн пакетов в секунду
Таблица МАС-адресов 32 768 записей
Буфер памяти пакетов 16 Мбит
Кадры Jumbo 9 КБ
ХАРАКТЕРИСТИКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
Приоритизация
• 8 очередей приоритета
• Приоритет DSCP и (или) класса обслуживания IEEE 802.1p
• Планирование очередей: строгий приоритет (SP), взвешенный циклический алгоритм (WRR), SP + WRR
• Ограничение скорости на основе портов и (или) потоков
• Передача голосового трафика без задержек
• Действия с потоками: метка приоритизации (метка 802.1p, метка DSCP)
Функции 3-го уровня
• Интерфейсы IPv4/IPv6 (32 шт.)
• Статическая маршрутизация: 48 статических маршрутов
• Статический ARP: 128 статических записей
• 512 записей ARP
• Proxy ARP
• Добровольный запрос ARP
• Сервер DHCP
• Ретранслятор DHCP: интерфейс, VLAN
• Ретранслятор DHCP 2-го уровня
Функции L2 и L2+
• Агрегирование каналов
— Статическое агрегирование каналов
— LACP (IEEE 802.3ad)
— До 8 групп агрегирования (до 8 портов на группу)
• Протокол STP
— STP (IEEE 802.1D)
— RSTP (IEEE 802.1w)
— MSTP (IEEE 802.1s)
— Защитные механизмы STP: защита от изменения топологии, фильтр BPDU, защита BPDU, функция Root Guard, защита от образования петель
• Обнаружение петель
— На основе портов
— На основе сетей VLAN
• Управление потоком
— Управление потоком 802.3x
— Защита от блокировки очереди
• Зеркалирование
— Зеркалирование портов
— Зеркалирование процессора
— Один к одному
— Многие к одному
— Входящий трафик, исходящий трафик, весь трафик
Мультивещание 2-го уровня
• Поддержка до 511 групп IGMP (IPv4, IPv6)
• Отслеживание сетевого трафика IGMP
• Аутентификация IGMP
• Многоадресная регистрация VLAN (MVR)
• Отслеживание сетевого трафика MLD
• Ограничение многоадресной рассылки по IP-адресам: 256 профилей (до 16 записей на профиль)
Дополнительные функции
• Обнаружение отклонений
• Автоматическое обнаружение устройств
• Групповая настройка
• Групповое обновление прошивки
• Умный мониторинг сети
• Предупреждения об отклонениях
• Единая настройка
• Перезагрузка по расписанию
Функции для провайдеров:
• L2PT
• DLDP
• Внедрение идентификатора PPPoE
• ERPS
• 802.3ah (Ethernet Link OAM)
• DDM
Виртуальные сети
• До 4096 групп VLAN
• Тегированная сеть VLAN (802.1Q)
• MAC-адреса VLAN: 256 записей
• Протокол VLAN: 16 шаблонов, 16 сетей VLAN
• Частная сеть VLAN
• GVRP
• VPN-подключение VLAN (Q-in-Q): соответствие VLAN, подмена VLAN
• Голосовая сеть VLAN
Список управления доступом
• Список управления доступом для MAC-адресов: MAC-адрес источника, MAC-адрес назначения, идентификатор VLAN, приоритет пользователя, EtherType
• Список управления доступом для IP-адресов: IP-адрес источника, IP-адрес назначения, фрагмент, IP-протокол, флаг TCP, порт TCP/UDP, тип обслуживания DSCP/IP
• Комбинированный список управления доступом
• Список управления доступа с ограничением по содержимому пакета
• Список управления доступом IPv6
• Политика: зеркалирование, перенаправление, ограничение скорости, метка приоритизации
• Применение списка управления доступом к портам и (или) к сетям VLAN
• Список управления доступом на основе времени
Безопасность
• Привязка IP-адресов, MAC-адресов и портов
— 512 записей
— Отслеживание DHCP
— Проверка пакетов ARP
— Защита от подмены адресов IPv4: 100 записей
• Привязка адресов IPv6, MAC-адресов и портов
— 512 записи
— Отслеживание DHCPv6
— Протокол обнаружения соседей
— Отслеживание ND-трафика
— Защита от подмены адресов IPv6: 100 записей
• Защита от DoS-атак
• Фильтр DHCP
• Функция Port Security: до 64 MAC-адресов на порт (статических и динамических)
• Защита от сетевых штормов (трафик: широковещательный, многоадресный, неизвестный одноадресный); режимы контроля: Кбит/с, пакеты в секунду, процент от полосы пропускания
• 802.1X
— Аутентификация на основе порта
— Аутентификация на основе MAC-адреса
— Присвоение VLAN
— MAB
— Гостевая сеть VLAN
— Аутентификация и учёт RADIUS
• AAA (включая TACACS+)
• Изоляция портов
• Управление через веб-интерфейс по HTTPS с помощью протоколов SSLv3 и TLS 1.2
• Управление через интерфейс командной строки по SSHv1 и SSHv2
• Управление доступом на основе IP-адресов, MAC-адресов и портов
IPv6 • Двойной стек IPv4/IPv6
• Отслеживание сетевого трафика MLD
• Список управления доступом IPv6
• Интерфейс IPv6
• Статическая маршрутизация IPv6
• Протокол обнаружения соседей IPv6
• Вычисление маршрута MTU
• ICMPv6
• TCPv6, UDPv6
• Приложения IPv6: клиент DHCPv6, Ping6, Tracert6, Telnet (v6), SNMP IPv6, SSH IPv6, SSL IPv6, HTTP, HTTPS, TFTP IPv6
Базы управляющей информации (MIB)
• База MIB II (RFC 1213)
• База MIB для интерфейсов (RFC 2233)
• База MIB для интерфейсов Ethernet (RFC 1643)
• База MIB для мостов (RFC 1493)
• База MIB для P-BRIDGE и Q-BRIDGE (RFC 2674)
• База MIB для RMON (RFC 2819)
• База MIB для RMON2 (RFC 2021)
• База MIB для учёта RADIUS (RFC 2620)
• База MIB для аутентификации RADIUS (RFC 2618)
• База MIB для удалённого выполнения команды ping и трассировки (RFC 2925)
• Поддержка закрытых баз MIB TP-Link
УПРАВЛЕНИЕ
Приложение Omada Да, через контроллер Omada Pro
Централизованное управление
• Облачный контроллер Omada Pro
• Программный контроллер Omada Pro
Облачный доступ Да, через контроллер Omada Pro
Автоматическая настройка параметров Да. Требуется облачный контроллер Omada Pro.
Управление
• Графический веб-интерфейс пользователя
• Интерфейс командной строки через консольный порт и Telnet
• SNMP (версии 1, 2c, 3): сообщения TRAP и INFORM, RMON (группы 1, 2, 3, 9)
• Шаблон SDM
• Клиент BOOTP/DHCP
• LLDP (LLDP-MED) 802.1ab
• Автоматическая установка DHCP
• Dual Image, Dual Configuration
• Мониторинг процессора
• Диагностика кабелей
• EEE
• Восстановление пароля
• SNTP
• Системный журнал
• Удалённый перехват пакетов
ПРОЧЕЕ
Сертификация CE, FCC, RoHS
Комплект поставки
• Коммутатор
• Шнур питания
• Краткое руководство по установке
• Комплект для монтажа в стойку
• Резиновые ножки
Системные требования Microsoft Windows (98SE, NT, 2000, XP, Vista, 7, 8, 10, 11), macOS, NetWare, Unix или Linux
Параметры окружающей среды
• Рабочая температура: 0...+40 °C
• Температура хранения: –40...+70 °C
• Влажность воздуха при эксплуатации: 10–90% без образования конденсата
• Влажность воздуха при хранении: 5–90% без образования конденсата
