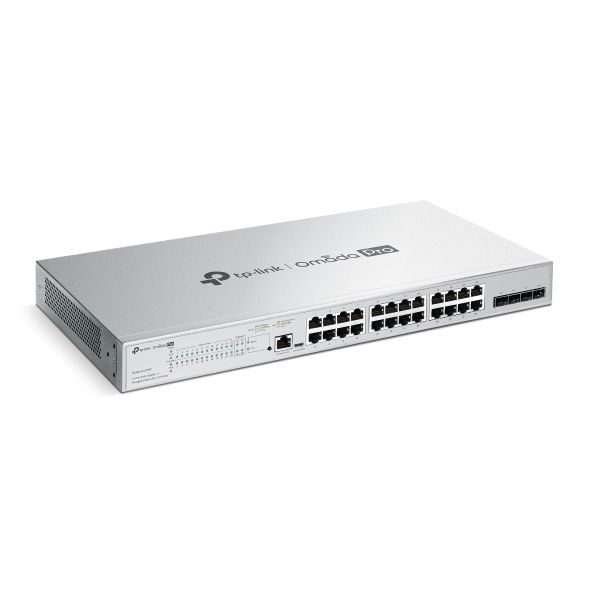

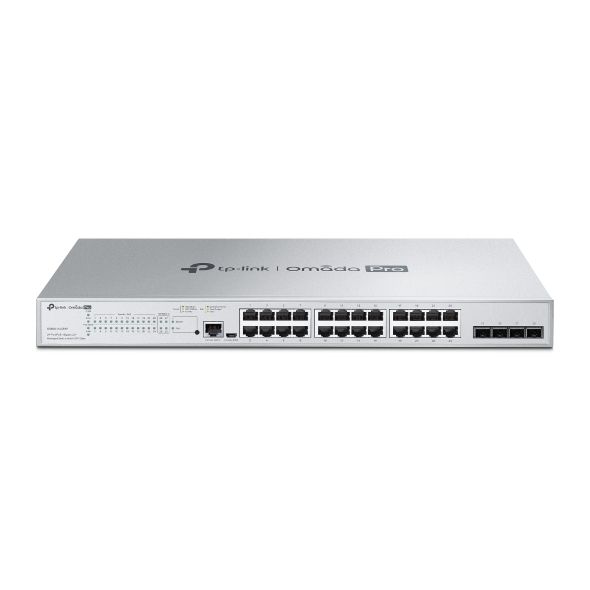

TP-Link S5500-24GP4F

TP-Link S5500-24GP4F Управляемый коммутатор Omada Pro уровня 2+ с 24 гигабитными портами PoE+ и 4 портами SFP



Поддержка PoE+: 24 порта с поддержкой стандартов 802.3af/at и общим бюджетом 250 Вт.

Гигабитные порты: 24 порта с поддержкой PoE+ и 4 порта SFP.

Интеграция с платформой Omada Pro: автоматическая настройка параметров (ZTP), обнаружение отклонений и централизованное управление через облако и приложение Omada.

Разные способы управления: включая централизованное облачное управление через контроллер Omada Pro, интерфейс командной строки, графический веб‑интерфейс и SNMP.

Протокол ERPS: защита от образования петель и мгновенное восстановление работоспособности сети в случае возникновения сбоя.

Статическая маршрутизация: регулирование внутреннего трафика для более эффективного использования сетевых ресурсов.

Надёжная защита: список управления доступом, привязка IP‑адресов, MAC‑адресов и портов, привязка сети VLAN, функция Port Security, защита от DoS‑атак, защита от широковещательных штормов, DHCP snooping, 802.1X, аутентификация через протокол RADIUS и не только.

Оптимизация голосового и видеотрафика: приоритизация уровней 2–4 и отслеживание сетевого трафика IGMP.



АППАРАТНЫЕ ХАРАКТЕРИСТИКИ

Стандарты и протоколы IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE802.3z, IEEE 802.3ad, IEEE 802.3x, IEEE 802.3az, IEEE 802.1d, IEEE 802.1s, IEEE 802.1w, IEEE 802.1q, IEEE 802.1p, IEEE 802.1x

Интерфейсы

• 24 порта RJ45 10/100/1000 Мбит/с с автоматическим согласованием скорости и определением типа кабеля — MDI или MDI-X

• 4 порта SFP

Среда передачи данных

• 10BASE-T: неэкранированная витая пара категории 3, 4 или 5 (не более 100 м)

• 100BASE-TX/1000BASE-T: неэкранированная витая пара категории 5, 5e или выше (не более 100 м)

• 1000BASE-X: многомодовое оптоволокно, одномодовое оптоволокно

Вентиляторы 2 шт.

Источник питания 100–240 В переменного тока, 50/60 Гц

Порты RJ45 с поддержкой PoE

• Поддерживаемые стандарты: 802.3af/at

• Количество портов с поддержкой PoE+: 24

• Общий бюджет PoE: 250 Вт1

Размеры (Ш × Д × В) 440 × 220 × 44 мм

Размещение В стойке

Максимальное энергопотребление

• 301,1 Вт (110 В, 60 Гц) (с подачей питания 250 Вт на питаемые устройства)

Максимальное тепловыделение

• 1027,4 БТЕ/час (110 В, 60 Гц) (с подачей питания 250 Вт на питаемые устройства)



ПРОИЗВОДИТЕЛЬНОСТЬ

Коммутационная способность 56 Гбит/с

Скорость передачи пакетов 41,7 млн пакетов в секунду

Таблица МАС-адресов 8192 записи

Буфер памяти пакетов 4,1 Мбит/с

Кадры Jumbo 9 КБ



ХАРАКТЕРИСТИКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Приоритизация

• 8 очередей приоритета

• Приоритет DSCP и (или) класса обслуживания IEEE 802.1p

• Планирование очередей

— Строгий приоритет (SP)

— Взвешенный циклический алгоритм (WRR)

— SP + WRR

• Управление пропускной способностью

— Ограничение скорости на основе портов и (или) потоков

• Передача голосового трафика без задержек

• Действия с потоками

— Зеркалирование (на поддерживаемый интерфейс)

— Перенаправление (на поддерживаемый интерфейс)

— Ограничение скорости

— Метка приоритизации

Функции 3-го уровня

• Интерфейсы IPv4/IPv6 (32 шт.)

• Статическая маршрутизация

— Статические маршруты (48 шт.)

• Статические записи ARP

• 316 записей ARP

• Proxy ARP

• Добровольный запрос ARP

• Сервер DHCP

• Ретранслятор DHCP

• Ретранслятор DHCP 2-го уровня

Функции L2 и L2+

• Агрегирование каналов

— Статическое агрегирование каналов

— LACP (IEEE 802.3ad)

— До 8 групп агрегирования (до 8 портов на группу)

• Протокол STP

— STP (IEEE 802.1D)

— RSTP (IEEE 802.1w)

— MSTP (IEEE 802.1s)

— Защитные механизмы STP: защита от изменения топологии, фильтр BPDU, защита BPDU, функция Root Guard, защита от образования петель

• Обнаружение петель

— На основе портов

— На основе сетей VLAN

• Управление потоком

— Управление потоком 802.3x

— Защита от блокировки очереди

• Зеркалирование

— Зеркалирование портов

— Зеркалирование процессора

— Один к одному

— Многие к одному

— Входящий трафик, исходящий трафик, весь трафик

Мультивещание 2-го уровня • Поддержка до 511 групп IGMP (IPv4, IPv6)

• Отслеживание сетевого трафика IGMP

— Отслеживание сетевого трафика IGMP (версии 1–3)

— Fast Leave

— Пассивное отслеживание сетевого трафика IGMP

— Аутентификация IGMP

• Аутентификация IGMP

• MVR

• Отслеживание сетевого трафика MLD

— Отслеживание сетевого трафика MLD (версии 1 и 2)

— Fast Leave

— Пассивное отслеживание сетевого трафика MLD

— Конфигурация статических групп

— Ограниченная многоадресная IP-рассылка

• Многоадресная фильтрация: 256 профилей (до 16 записей на профиль)



Дополнительные функции Функции для провайдеров:

• 802.3ah (Ethernet Link OAM)

• L2PT

• DLDP

• Внедрение идентификатора PPPoE

• ERPS



Обнаружение отклонений

Виртуальные сети • Группа VLAN

— До 4096 групп VLAN

• Тегированная сеть VLAN (802.1Q)

• MAC-адреса VLAN: 12 записей

• Протокол VLAN

• GVRP

• Голосовой VLAN

• VPN-подключение VLAN (Q-in-Q)

— Туннель Q-in-Q на основе порта

— Выборочный туннель Q-in-Q

• VLAN на основе OUI

Список управления доступом

• Список управления доступом для MAC-адресов

— MAC-адрес источника

— MAC-адрес назначения

— Идентификатор VLAN

— Приоритет пользователя

— EtherType

• Список управления доступом для IP-адресов

— IP-адрес источника

— IP-адрес назначения

— Фрагмент

— IP-протокол

— Флаг TCP

— Порт TCP/UDP

— Тип обслуживания DSCP/IP

— Приоритет пользователя

• Комбинированный список управления доступом

• Список управления доступом IPv6

• Политика

— Зеркалирование

— Перенаправление

— Ограничение скорости

— Метка приоритизации

• Применение списка управления доступом к портам и (или) к сетям VLAN

• Список управления доступом на основе времени

Безопасность • Привязка IP-адресов, MAC-адресов и портов

— 512 записей

— Отслеживание DHCP

— Проверка пакетов ARP

— Защита от подмены адресов IPv4: 100 записей

• Привязка адресов IPv6, MAC-адресов и портов

512 записей

— Отслеживание DHCPv6

— Протокол обнаружения соседей

— Отслеживание ND-трафика

— Защита от подмены адресов IPv6: 100 записей

• Защита от DoS-атак

• Фильтр DHCP

• Функция Port Security для статических и динамических MAC-адресов

— До 64 MAC-адресов на порт

• Защита от сетевых штормов с широковещательным, многоадресным и неизвестным одноадресным трафиком

— Режимы контроля: Кбит/с, пакеты в секунду, процент от полосы пропускания

• 802.1X

— Аутентификация на основе порта

— Аутентификация на основе MAC-адреса

— Присвоение VLAN

— MAB

— Гостевая сеть VLAN

— Аутентификация и учёт RADIUS

• AAA (включая TACACS+)

• Изоляция портов

• Управление через веб-интерфейс по HTTPS с помощью протоколов SSLv3 и TLS 1.2

• Управление через интерфейс командной строки по SSHv1 и SSHv2

• Управление доступом на основе IP-адресов, MAC-адресов и портов

IPv6 • Двойной стек IPv4/IPv6

• Отслеживание сетевого трафика MLD

• Список управления доступом IPv6

• Интерфейс IPv6

• Статическая маршрутизация IPv6

• Протокол обнаружения соседей IPv6

• Вычисление маршрута MTU

• ICMPv6

• TCPv6, UDPv6

• Приложения IPv6

— Клиент DHCPv6

— Ping6

— Tracert6

— Telnet (V6)

— SNMP IPv6

— SSH IPv6

— SSL IPv6

— HTTP, HTTPS

Базы управляющей информации (MIB)

• База MIB II (RFC 1213)

• База MIB для интерфейсов (RFC 2233)

• База MIB для интерфейсов Ethernet (RFC 1643)

• База MIB для мостов (RFC 1493)

• База MIB для P-BRIDGE и Q-BRIDGE (RFC 2674)

• База MIB для RMON (RFC 2819)

• База MIB для RMON2 (RFC 2021)

• База MIB для учёта RADIUS (RFC 2620)

• База MIB для клиентов аутентификации RADIUS (RFC 2618)

• База MIB для удалённого выполнения команды ping и трассировки (RFC 2925)

• Поддержка закрытых баз MIB TP-Link

УПРАВЛЕНИЕ

Приложение Omada Да, через контроллер Omada Pro

Централизованное управление

• Облачный контроллер Omada Pro

• Программный контроллер Omada Pro

Облачный доступ Да, через контроллер Omada Pro

Автоматическая настройка параметров Да. Требуется облачный контроллер Omada Pro.

Управление

• Графический веб-интерфейс пользователя

• Интерфейс командной строки через консольный порт и Telnet

• SNMP версии 1, 2 и 3

— Сообщения TRAP и INFORM

— RMON (группы 1, 2, 3, 9)

• Шаблон SDM

• Клиент BOOTP/DHCP

• LLDP (LLDP-MED) 802.1ab

• Автоматическая установка DHCP

• Dual Image, Dual Configuration

• Мониторинг процессора

• Диагностика кабелей

• EEE

• Восстановление пароля

• SNTP

• Системный журнал

• Удалённый перехват пакетов



ПРОЧЕЕ

Сертификация CE, FCC, RoHS

Комплект поставки

• Коммутатор

• Шнур питания

• Руководство по установке

• Комплект для монтажа в стойку

• Резиновые ножки

Системные требования Windows (XP, Vista, 7, 8, 10, 11), macOS, NetWare, UNIX или Linux

Параметры окружающей среды

• Рабочая температура: 0...+50 °C

• Температура хранения: –40...+70 °C

• Влажность воздуха при эксплуатации: 10–90% без образования конденсата

• Влажность воздуха при хранении: 5–90% без образования конденсата
