TP-Link S4500-8GP2F

TP-Link S4500-8GP2F Коммутатор Omada Pro Smart с 8 гигабитными портами PoE+ и 2 портами SFP



Поддержка PoE+: 8 портов с поддержкой стандартов 802.3af/at и общим бюджетом 61 Вт.

Гигабитные порты: 8 портов с поддержкой PoE+ и 2 порта SFP.

Интеграция с платформой Omada Pro: автоматическая настройка параметров (ZTP), обнаружение отклонений и централизованное управление через облако и приложение Omada.

Разные способы управления: включая централизованное облачное управление через контроллер Omada Pro, интерфейс командной строки, графический веб‑интерфейс и SNMP.

Статическая маршрутизация: регулирование внутреннего трафика для более эффективного использования сетевых ресурсов.

Надёжная защита: список управления доступом, привязка IP‑адресов, MAC‑адресов и портов, привязка сети VLAN, функция Port Security, защита от DoS‑атак, защита от широковещательных штормов, DHCP snooping, 802.1X, аутентификация через протокол RADIUS и не только.

Оптимизация голосового и видеотрафика: приоритизация уровней 2–4 и отслеживание сетевого трафика IGMP.



Предназначение устройства

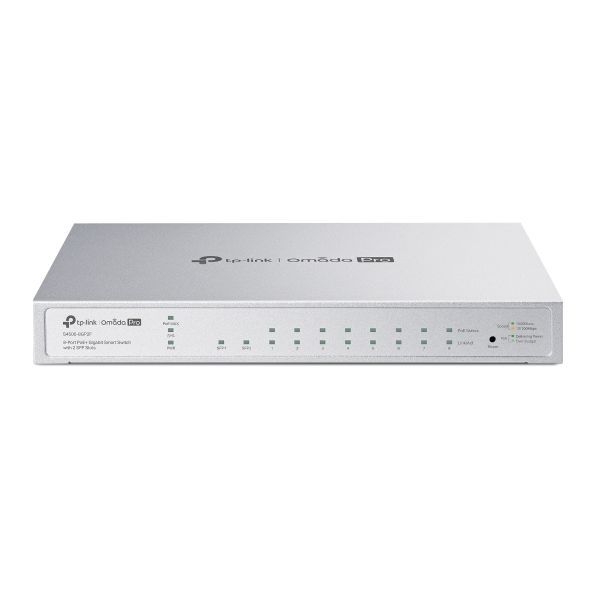

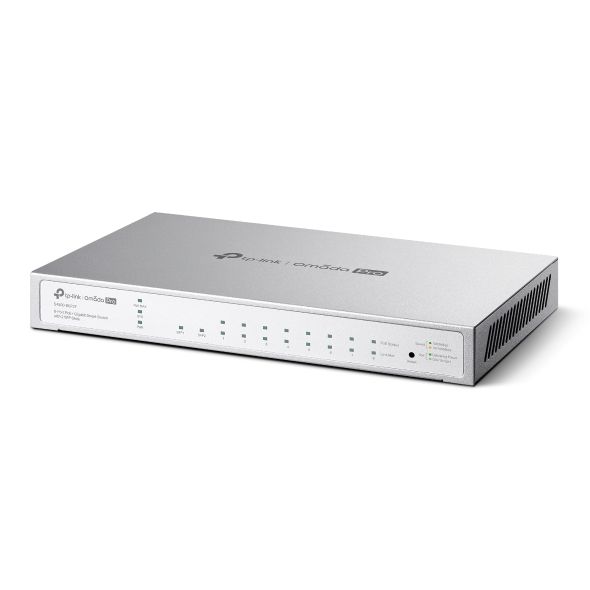

S4500-8GP2F — это коммутатор линейки Omada Pro с 8 портами RJ45 (10/100/1000 Мбит/с) с поддержкой PoE+ (802af/at) и 2 портами SFP. Общий бюджет PoE составляет до 61 Вт, что позволит подавать питание на точки доступа и камеры видеонаблюдения и не переживать о том, есть ли поблизости розетки. Благодаря поддержке PoE, статической маршрутизации, приоритизации корпоративного уровня, продвинутым функциям безопасности, набору функций управления 2‑го уровня и интеграции с платформой Omada Pro данная модель станет отличным выбором для развёртывания бизнес‑сетей.



Коммутатор поддерживает широкий ряд функций уровней 2 и 2+, включая отслежвание сетевого трафика IGMP, отслеживание трафика MDP, статическую маршрутизацию, привязку по IP‑адресам, MAC‑адресам и портам, список управления доступом (ACL), функцию Port Security, защиту от DoS‑атак, защиту от сетевых штормов, DHCP snooping, 802.1X и аутентификацию RADIUS что обеспечивает защиту от широковещательных штормов, ARP‑атак, DoS‑атак и других угроз, в то время как приоритизация гарантирует высокую скорость передачи важных данных, даже когда сеть перегружена. Благодаря интеграции с системой Omada Pro коммутатор поддерживает централизованное облачное управление и ряд дополнительных функций, таких как автоматическая настройка параметров (ZTP) и обнаружение отклонений. Удобный веб‑интерфейс управления, а также интерфейс командной строки (CLI), SNMP, RMON и функция Dual Image упростят настройку и позволят свести к минимуму время простоя.



АППАРАТНЫЕ ХАРАКТЕРИСТИКИ

Стандарты и протоколы IEEE 802.3i, IEEE 802.3u, IEEE 802.3ab, IEEE802.3z, IEEE 802.3ad, IEEE 802.3x, IEEE 802.3az, IEEE 802.1d, IEEE 802.1s, IEEE 802.1w, IEEE 802.1q, IEEE 802.1p, IEEE 802.1x

Интерфейсы

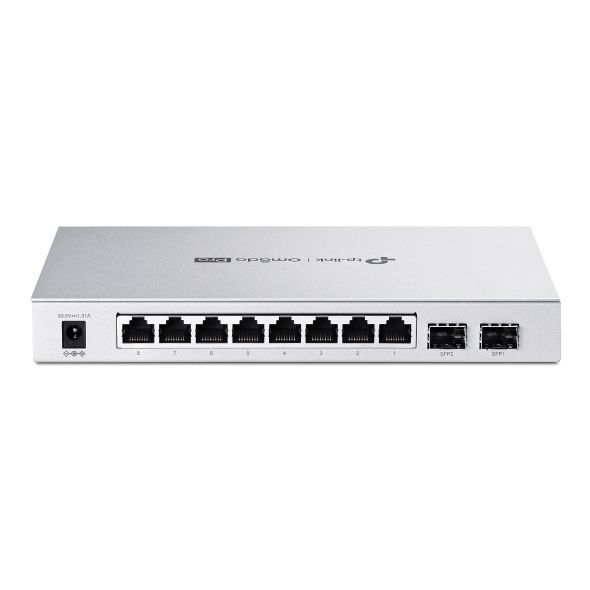

• 8 портов RJ45 10/100/1000 Мбит/с с автоматическим согласованием скорости и определением типа кабеля — MDI или MDI-X

• 2 порта SFP

Среда передачи данных

• 10BASE-T: неэкранированная витая пара категории 3, 4 или 5 (не более 100 м)

• 100BASE-TX/1000BASE-T: неэкранированная витая пара категории 5, 5e или выше (не более 100 м)

• 1000BASE-X: многомодовое оптоволокно, одномодовое оптоволокно

Вентиляторы Нет

Источник питания

• Внешний адаптер питания (выходное напряжение: 53,5 В постоянного тока / 1,31 А)

Порты RJ45 с поддержкой PoE

• Поддерживаемые стандарты: 802.3af/at

• Количество портов с поддержкой PoE+: 8

• Общий бюджет PoE: 61 Вт1

Размеры (Ш × Д × В) 209 × 126 × 26 мм

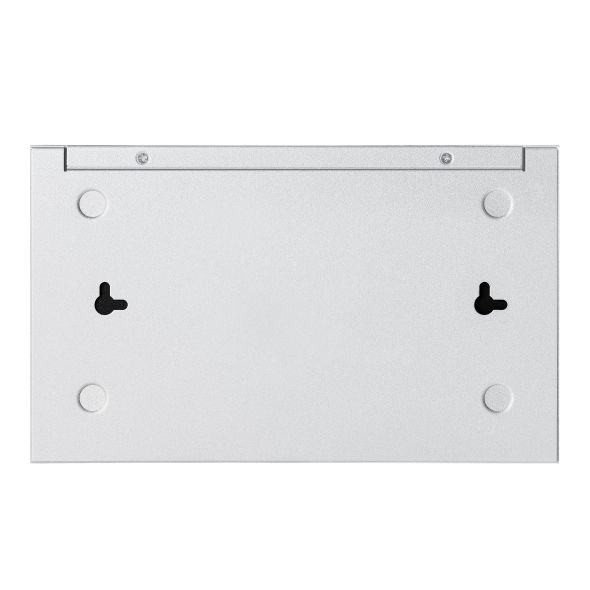

Размещение На столе, на стене

Максимальное энергопотребление

• 77,8 Вт (110 В, 60 Гц) (с подачей питания 61 Вт на питаемые устройства)

Максимальное тепловыделение

• 265,3 БТЕ/час (110 В, 60 Гц) (с подачей питания 61 Вт на питаемые устройства)



ПРОИЗВОДИТЕЛЬНОСТЬ

Коммутационная способность 20 Гбит/с

Скорость передачи пакетов 14,88 млн пакетов в секунду

Таблица МАС-адресов 8192 записи

Буфер памяти пакетов 4,1 Мбит/с

Кадры Jumbo 9 КБ



ХАРАКТЕРИСТИКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Приоритизация

• Приоритет DSCP и (или) класса обслуживания IEEE 802.1p

• 8 очередей приоритета

• Режим приоритетного планирования

— Строгий приоритет (SP)

— Взвешенный циклический алгоритм (WRR)

• Настройка веса очереди

• Управление пропускной способностью

— Ограничение скорости на основе портов и (или) потоков

• Передача голосового трафика без задержек

• Защита от сетевых штормов

— Режимы контроля: Кбит/с, процент от полосы пропускания

— Трафик: широковещательный, многоадресный, неизвестный одноадресный

Функции L2 и L2+

• 16 IP-интерфейсов

— Поддержка интерфейсов IPv4 и IPv6

• Статическая маршрутизация

— 32 статических маршрута IPv4 или IPv6

• Сервер DHCP

• Ретранслятор DHCP

— Ретранслятор интерфейса DHCP

— Ретранслятор DHCP VLAN

• Ретранслятор DHCP 2-го уровня

• Статические записи ARP

• Proxy ARP

• Добровольный запрос ARP

• Агрегирование каналов

— Статическое агрегирование каналов

— LACP (IEEE 802.3ad)

— До 8 групп агрегирования (до 8 портов на группу)

• Протокол STP

— STP (IEEE 802.1D)

— RSTP (IEEE 802.1w)

— MSTP (IEEE 802.1s)

— Защитные механизмы STP: защита от изменения топологии, фильтр BPDU, функция BPDU Guard, функция Root Guard

• Обнаружение петель

• Управление потоком

— Управление потоком 802.3x

• Зеркалирование

— Зеркалирование портов

— Зеркалирование процессора

— Один к одному

— Многие к одному

— На основе потоков

— Входящий трафик / Исходящий трафик / Весь трафик

• DLDP

Дополнительные функции

• Обнаружение отклонений

• Автоматическое обнаружение устройств

• Групповая настройка

• Групповое обновление прошивки

• Умный мониторинг сети

• Предупреждения об отклонениях

• Единая настройка

• Перезагрузка по расписанию

Виртуальные сети

• Группа VLAN

— До 4096 групп VLAN

• Тегированная сеть VLAN (802.1Q)

• MAC-адреса VLAN: 12 записей

• Протокол VLAN

• GVRP

• Голосовой VLAN

• VLAN на основе OUI

Список управления доступом

• До 230 записей

• Временной диапазон

— Отрезок времени

— Недельный временной диапазон

— Абсолютный временной диапазон

— Каникулы

• Список управления доступом на основе времени

• Список управления доступом для MAC-адресов

— MAC-адрес источника

— MAC-адрес назначения

— Идентификатор VLAN

— Приоритет пользователя

— EtherType

• Список управления доступом для IP-адресов

— IP-адрес источника

— IP-адрес назначения

— IP-протокол

— Флаг TCP

— Порт источника TCP/UDP

— Порт назначения TCP/UDP

— Тип обслуживания DSCP/IP

• Список управления доступом IPv6

• Комбинированный список управления доступом

• Действия с правилами

— Разрешение/Запрет

• Действия с политиками

— Зеркалирование

— Ограничение скорости

— Перенаправление

— Метка приоритизации

• Привязка правил ACL

— Привязка к портам

— Привязка к сетям VLAN

• Действия с потоками

— Зеркалирование (на поддерживаемый интерфейс)

— Перенаправление (на поддерживаемый интерфейс)

— Ограничение скорости

— Метка приоритизации

Безопасность

• AAA

• 802.1X

— Аутентификация на основе порта

— Аутентификация на основе MAC-адреса (хоста)

— Аутентификация с помощью протоколов PAP и EAP-MD5

— MAB

— Гостевая сеть VLAN

— Аутентификация и учёт RADIUS

• Привязка адресов IPv6 и MAC-адресов

— 512 записей привязки

— Отслеживание DHCP

— Отслеживание DHCPv6

— Проверка пакетов ARP

— Протокол обнаружения соседей

— Отслеживание ND-трафика

• Защита от подмены IP-адресов

— 253 записи

— IP-адрес источника + MAC-адрес источника

• Защита от подмены IP-адресов IPv6

— 183 записи

— адрес IPv6 источника + MAC-адрес источника

• Защита от DoS-атак

• Фильтр DHCP

• Функция Port Security для статических, динамических и постоянных MAC-адресов

— До 64 MAC-адресов на порт

• Защита от сетевых штормов с широковещательным, многоадресным и неизвестным одноадресным трафиком

— Режимы контроля: Кбит/с, процент от полосы пропускания

• Изоляция портов

• Управление через веб-интерфейс по HTTPS с помощью протоколов SSLv3 и TLS 1.2

• Управление через интерфейс командной строки по SSHv1 и SSHv2

• Управление доступом на основе IP-адресов, MAC-адресов и портов

IPv6

• Статическая маршрутизация IPv6 и список управления доступом

• Двойной стек IPv4/IPv6

• Интерфейс IPv6

• Отслеживание сетевого трафика MLD

• Протокол обнаружения соседей IPv6

• Вычисление маршрута MTU

• ICMPv6

• TCPv6, UDPv6

• Приложения IPv6

— Клиент DHCPv6

— Ping6

— Tracert6

— Telnet (V6)

— SNMP IPv6

— SSH IPv6

— SSL IPv6

— HTTP, HTTPS

— TFTP IPv6

Базы управляющей информации (MIB)

• База MIB II (RFC 1213)

• База MIB для мостов (RFC 1493)

• База MIB для P-BRIDGE и Q-BRIDGE (RFC 2674)

• База MIB для учёта RADIUS (RFC 2620)

• База MIB для клиентов аутентификации RADIUS (RFC 2618)

• База MIB для удалённого выполнения команды ping и трассировки (RFC 2925)

• Поддержка закрытых баз MIB TP-Link

• База MIB RMON (RFC1757, группы RMON 1, 2, 3, 9)

УПРАВЛЕНИЕ

Приложение Omada Да, через контроллер Omada Pro

Централизованное управление

• Облачный контроллер Omada Pro

• Программный контроллер Omada Pro

Облачный доступ Да, через контроллер Omada Pro

Автоматическая настройка параметров Да. Требуется облачный контроллер Omada Pro.

Управление

• Графический веб-интерфейс пользователя

• Интерфейс командной строки через консольный порт и Telnet

• SNMP версии 1, 2 и 3

— Сообщения TRAP и INFORM

— RMON (группы 1, 2, 3, 9)

• Шаблон SDM

• Клиент BOOTP/DHCP

• Dual Image, Dual Configuration

• Мониторинг процессора

• Диагностика кабелей

• EEE

• SNTP

• Системный журнал

• Удалённый перехват пакетов



ПРОЧЕЕ

Сертификация CE, FCC, RoHS

Комплект поставки

• Коммутатор

• Шнур питания

• Руководство по установке

• Резиновые ножки

Системные требования Windows (XP, Vista, 7, 8, 10, 11), macOS, NetWare, UNIX или Linux

Параметры окружающей среды

• Рабочая температура: 0...+40 °C

• Температура хранения: –40...+70 °C

• Влажность воздуха при эксплуатации: 10–90% без образования конденсата

• Влажность воздуха при хранении: 5–90% без образования конденсата
