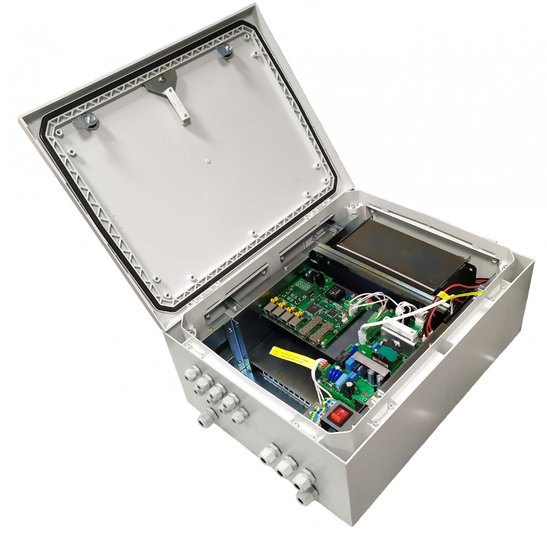

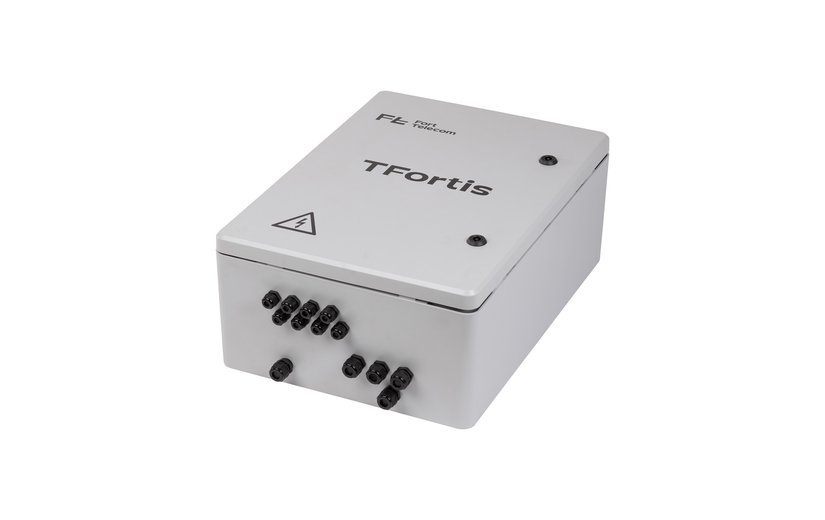

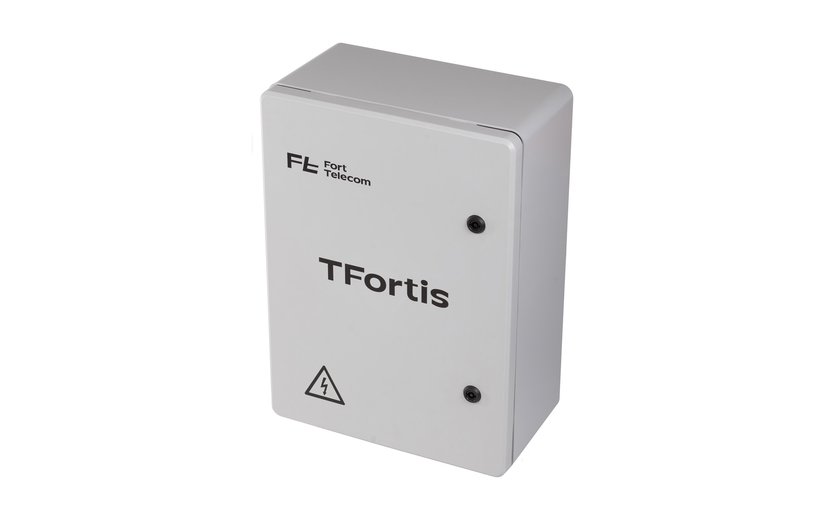

TFortis PSW-2G+UPS-Box

Особенности

Корпус коммутатора изготовлен из поликарбоната, армированного стекловолокном. Материал и структура корпуса обеспечивают:

• максимальный индекс ударопрочности IK10
• 100% защиту от коррозии
• степень защиты от пыли и влаги IP66
• электроизоляцию 1.5 кВ
• устойчивость к ультрафиолетовому излучению

Применение индустриальных электронных компонентов обеспечивает работу коммутатора в диапазоне температур от -60 до +50.

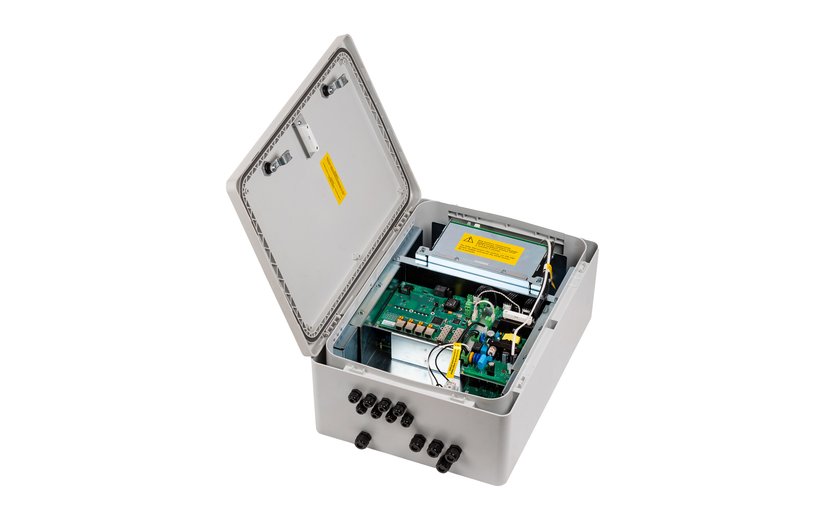

В состав изделия входят:

• Плата коммутатора
• Источник бесперебойного питания
• Подогреваемый отсек АКБ
• Две АКБ (12В, 12А*ч)
• Модули грозозащиты
• Оптический кросс
• Датчик вскрытия (геркон)
• Сухой контакт
• Релейный выход
• Клеммные зажимы 230В
• Выключатель

Встроенный ИБП

Коммутатор контролирует входное напряжение 230В. В случае отклонения его от нормы коммутатор переходит на питание от АКБ.

Отклонением от нормы является:

• Пропадание питания
• Напряжение ниже 180В или выше 260В (перекос фаз)
• Напряжение 400В (потеря нуля или ошибка подключения)

Важно! Переход на питание от АКБ происходит без перерыва в работе коммутатора.

На этапе проектирования для оценки времени бесперебойной работы коммутатора можно воспользоваться таблицей:

Две аккумуляторные батареи напряжением 12В и емкостью 12А*ч устанавливаются в подогреваемый отсек, внутри которого поддерживается комфортная температура для АКБ даже -60С за бортом.

Важно! АКБ входят в комплект поставки коммутатора.

Встроенный оптический кросс

Наличие оптического кросса позволяет разварить оптику внутри устройства и подключить ее к SFP модулям.

Узел подключения питания — это отдельный элемент коммутатора, расположенный в правой нижней части шкафа. Представляет собой небольшую съемную металлическую конструкцию, на которой расположены: винт заземления, клеммные зажимы и выключатель.

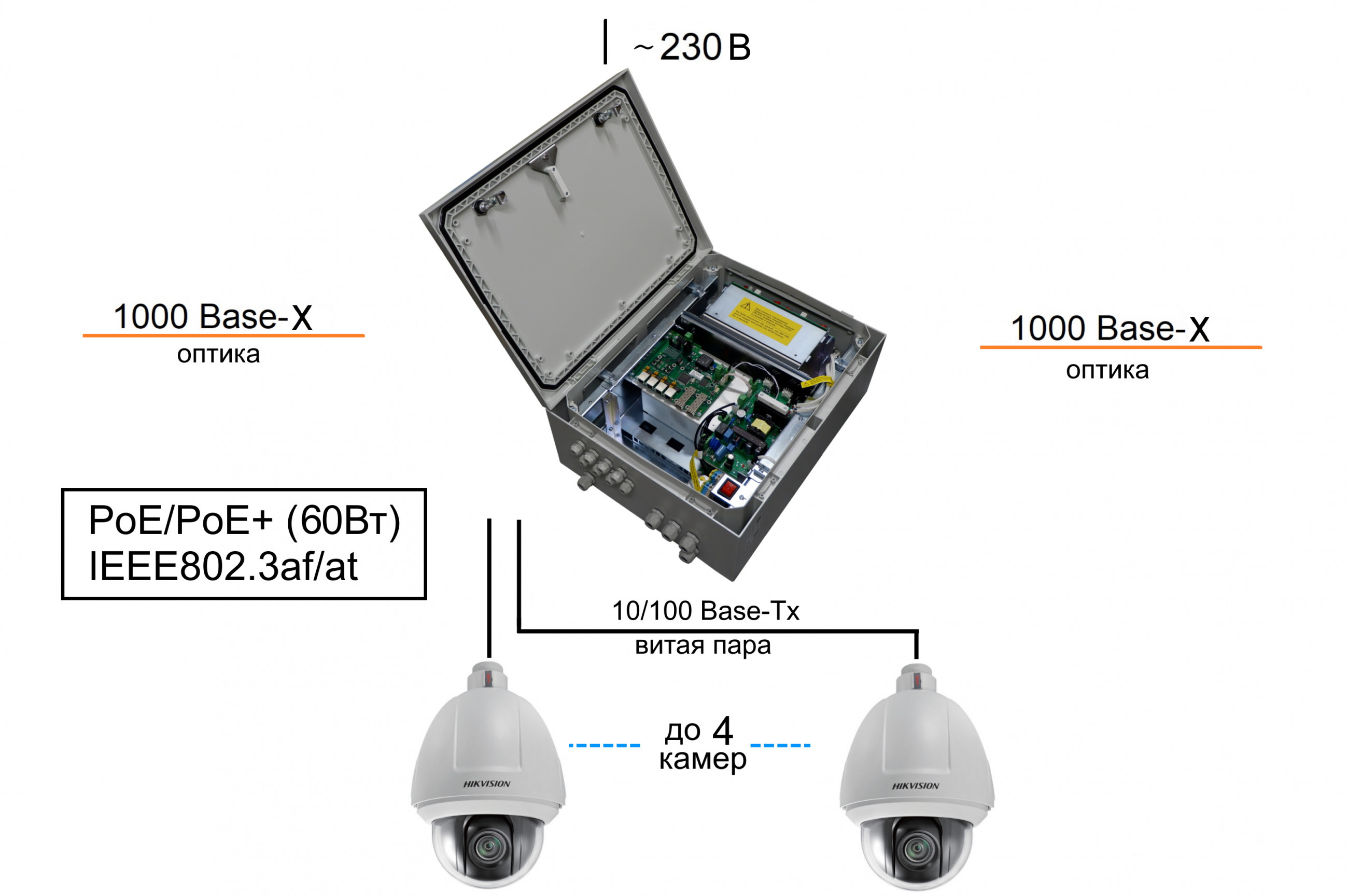

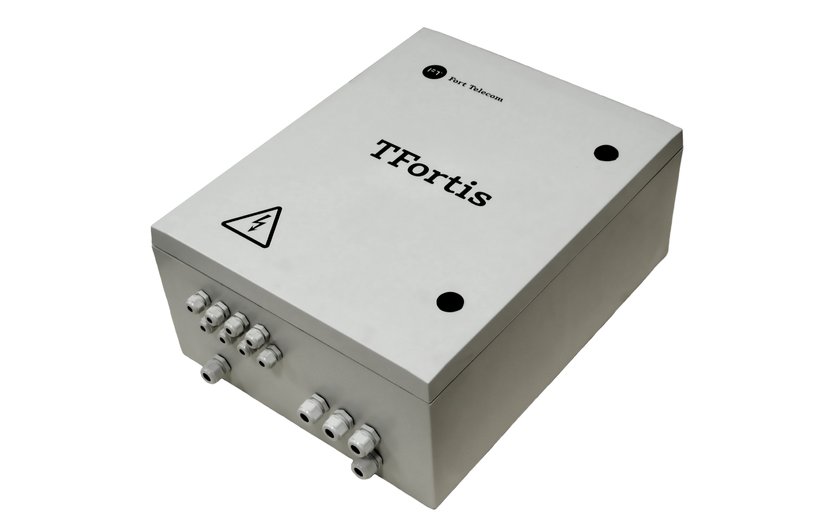

PSW-2G+UPS-Box — это управляемый гигабитный уличный коммутатор со встроенным источником бесперебойного питания, предназначенный для подключения до 4-х IP-камер или других IP-устройств с питанием по PoE/PoE+ (до 60 Вт на любом из портов), и организации передачи данных по волоконно-оптической линии.

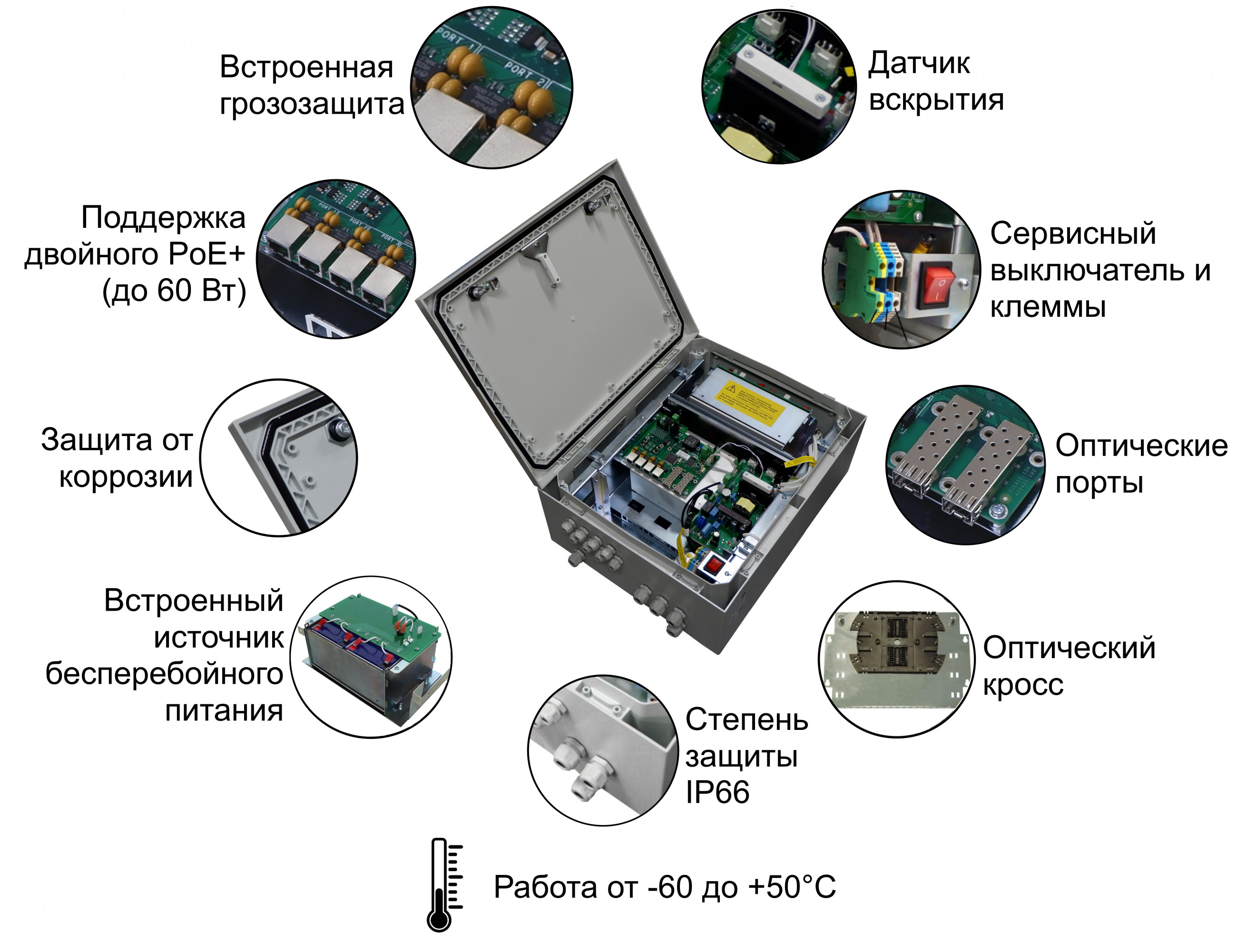

ОСОБЕННОСТИ

всепогодное исполнение со степенью защиты от пыли и влаги IP66;

не подверженный коррозии корпус с максимальным индексом ударопрочности IK10;

работа при температуре от -60 до +50°С за счет использования индустриальной элементной базы;

поддержка двойного PoE+ (до 60 Вт) на всех портах коммутатора;

два оптических порта позволяют подключать коммутаторы цепочкой или кольцом;

встроенный оптический кросс для удобного подключения оптического кабеля;

датчик вскрытия для контроля несанкционированного доступа;

встроенный источник бесперебойного питания позволяет осуществлять резервное питание как самого коммутатора, так и IP-камер, запитанных от него по PoE;

встроенное реле контроля напряжения для защиты оборудования при аварийных ситуациях на сетях электропитания;

встроенная грозозащита по портам Ethernet и питанию ~230 В для защиты от импульсных помех;

удобный узел подключения питания с сервисным выключателем и клеммными зажимами.

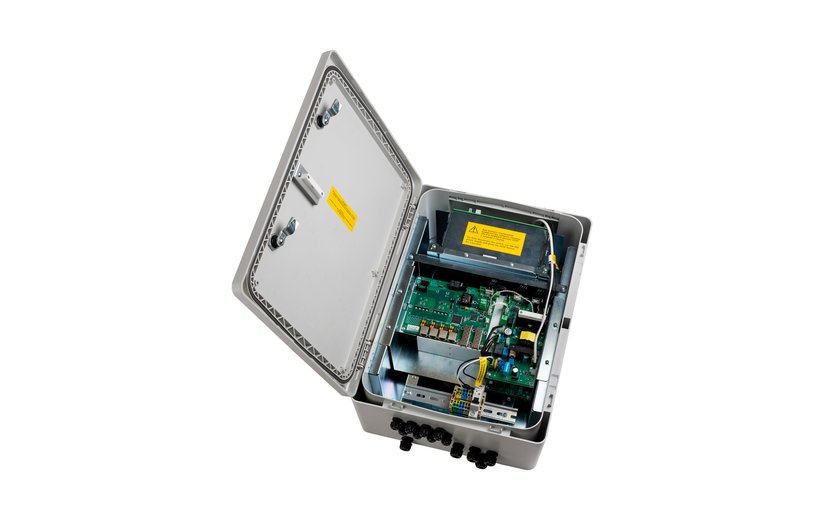

СОСТАВ КОММУТАТОРА

Плата коммутатора;

Блок питания;

Встроенный источник бесперебойного питания;

Аккумуляторные батареи;

Оптический кросс;

Сервисный выключатель;

Проходные клеммы;

Корпус IP66.

Внимание! SFP-модули и аксессуары для сварки оптического кабеля (гильзы, пигтейлы, адаптеры и патч-корды) в комплект поставки не входят.

Порты для IP-камер

10/100Base-Tx с разъемом RJ-45: 4 шт;

количество портов с PoE: 4 шт;

стандарт PoE: 802.3af/ 802.3at;

поддержка Passive PoE;

мощность на порт: до 60 Вт;

бюджет мощности PoE для IP-камер: 240 Вт;

расстояние передачи данных и PoE: до 100 м.

Uplink порты

1000Base-X c разъемом SFP: 2 шт.

Производительность

коммутационная матрица: 4,8 Гбит/с;

скорость коммутации: 9,83 Mpps;

таблица МАС-адресов: 8К;

буфер пакетов: 1 Мбит;

MTU: 1522 байта.

Управление

Web-интерфейс (IPv4);

Telnet;

SNTP;

SNMP v1, v3;

SNMP Trap;

DHCP Client;

TFTP Client;

Syslog;

системный журнал.

Функции уровня L2

Flow Control (802.3x);

IGMP Snooping v2;

LLDP;

Зеркалирование портов;

STP (802.1d)/RSTP(802.1w).

VLAN

802.1Q Tagged VLAN;

Port Based VLAN;

VLAN Trunking;

максимальный VLAN id: 4096;

максимальное количество активных VLAN: 100.

QoS

802.1p Quality of Service;

CoS;

ToS.

Дополнительные функции

автоматическая перезагрузка видеокамер:

- при отсутствии соединения с камерой (Link);

- при отсутствии ответов на служебные запросы (Ping);

- при снижении скорости потока (Speed);

- по расписанию (Time).

кабельный тестер.

Входы/выходы

датчик вскрытия;

вход "сухой контакт": 1 шт.

выход (250В, 150мА, no): 1 шт.

Встроенная грозозащита

соответствует 4 классу ГОСТ Р 51317.4.5;

максимальный импульс по линии питания: 4 кВ;

максимальный импульс по линии Ethernet: 2 кВ;

время импульса: 1/50 мкс.

Питание

напряжение питания: ~ 230В (от 187В до 253В);

максимальная потребляемая мощность: не более 450 Вт;

потребляемая мощность (без PoE нагрузки, без обогрева отсека с АКБ): не более 10 Вт.

Источник бесперебойного питания

резервный режим работы при:

- полном отключении сетевого напряжения;

- сетевом напряжении выше/ниже нормы (перекос фаз);

- напряжении в сети 400В (потеря нуля).

Аккумуляторные батареи

тип аккумуляторных батарей: 12В, 12А*ч;

количество аккумуляторных батарей: 2 шт;

габариты аккумуляторных батарей: 151х98х95 мм.

Встроенный оптический кросс

планка под адаптеры: 8 мест, SC (duplex LC);

количество мест в сплайс-кассете: 32 КДЗС;

размер гильз для сплайс-кассеты: 40 или 60 мм.

Внимание! Аксессуары для сварки оптического кабеля (гильзы, пигтейлы, адаптеры и патч-корды) в комплект не входят.

Проходные клеммы

количество: 6 шт;

тип зажимов: пружинные;

сечение провода: 0,5 - 4 кв. мм.

номинальный ток: 16 А.

Корпус

материал: армированный поликарбонат;

степень защиты от внешних воздействий: IP66;

класс ударопрочности: IK10;

кабельные вводы:

- М1608В – 8 шт. диаметр обжимаемого кабеля 4-8 мм;

- М2012В – 5 шт. диаметр обжимаемого кабеля 6-12 мм.

Физические параметры

масса (без АКБ): 15 кг;

масса (с АКБ): 24 кг;

размеры (без учета кабельных вводов): 550 х 400 х 220 мм.

Условия эксплуатации

рабочая температура: от -60 до +50 °С;

наработка на отказ: не менее 75 000 часов (8,6 лет).
