В наличии на складе. Доставка по Москве 1-2 рабочих дня курьером/самовывоз
В наличии
Артикул: 42281
Описание :
Количество:
Описание

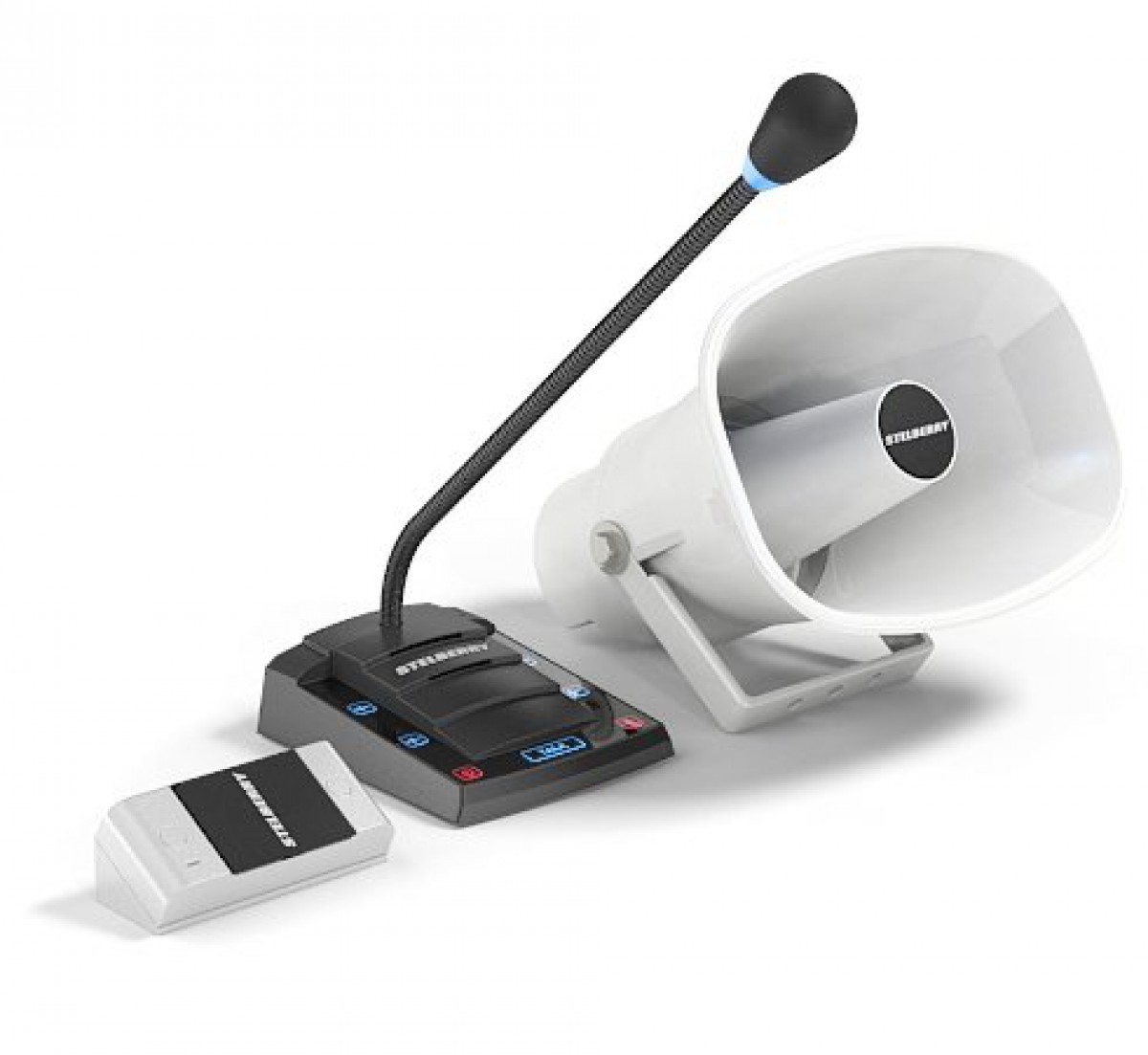

Комплект переговорного устройства клиент-кассир для АЗС с системой громкого оповещения, встроенным усилителем, рупором на 15 Ватт и выходом для записи переговоров. Рупор идёт в комплекте с 15 метрами кабеля. Панель клиента, угловое крепление панели и блок питания в комплекте.
Переговорное устройство клиент-кассир для АЗС STELBERRY S-505 предназначено для оповещения громкой связи и оборудования системой клиент-кассир кассовых узлов с закрытым передаточным лотком, а также для кассовых узлов с отрытым лотком или кассовым окном при условии, что между пультом кассира и панелью клиента акустический путь будет составлять не менее двух метров.Основным существенным отличием модели STELBERRY S-505 от STELBERRY S-500 является наличие встроенного аудиоусилителя D-класса.
Встроенный усилитель в STELBERRY S-505 экономит не только место в помещении кассы, но и сокращает оконечную стоимость всей системы громкой связи для АЗС.
При этом повышается надежность системы оповещения, так как минимизировано количество разъёмных кабельных соединений.
Области применения:
АЗС, где часто требуется оповещение громкой связи для обращения оператора-кассира к водителям
Громкое оповещение в кассах павильонов экскурсионных бюро для объявления экскурсионных туров
Система трансляции в кассах парков развлечений для объявлений посетителям по работе аттракционов
Система трансляции в кассах театров для объявлений о наличии билетов и репертуара
Система оповещения в кассах речных вокзалов для объявлений об отправлении судов
Громкая связь в кассах автовокзалов для объявлений автобусных маршрутов и вызова водителей

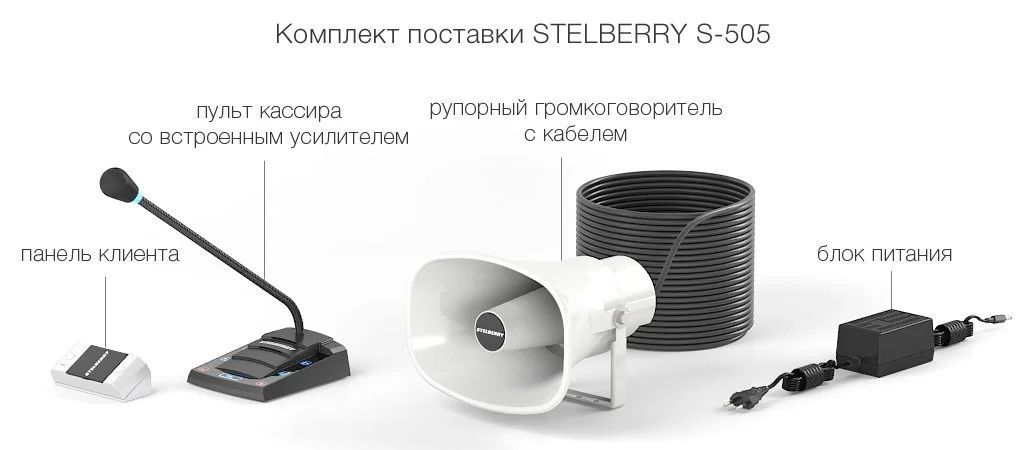

В комплект поставки переговорного устройства с громкой связью для АЗС STELBERRY S-505 входит:
пульт кассира со встроенным аудио усилителем класса «D», для оповещения громкой связи;

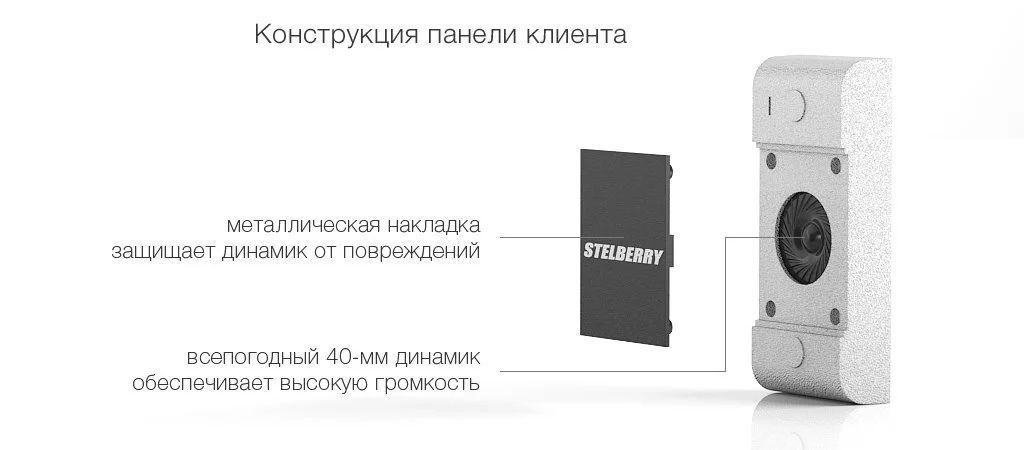

антивандальная панель клиента, для общения кассира с клиентом через кассовое окно;

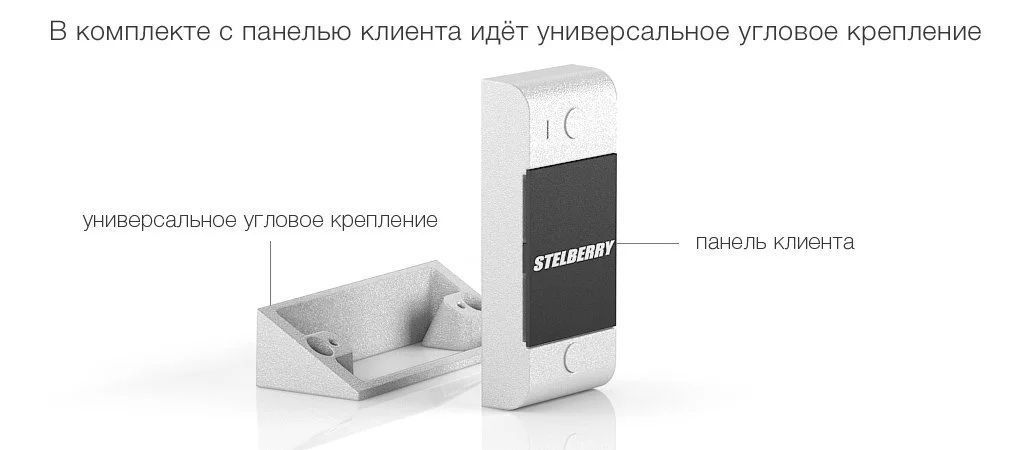

угловое крепление панели клиента, для удобства размещения панели на кассовом окне;
необходимый набор крепежа для монтажа панели клиента;
соединительный кабель, для подключения панели клиента к пульту кассира;
трансформаторный блок питания с выходным стабилизированным напряжением +12В;
уличный рупорный громкоговоритель с кабелем длиной 15 метров, для подключения громкоговорителя к пульту кассира;
инструкция и упаковочная коробка.

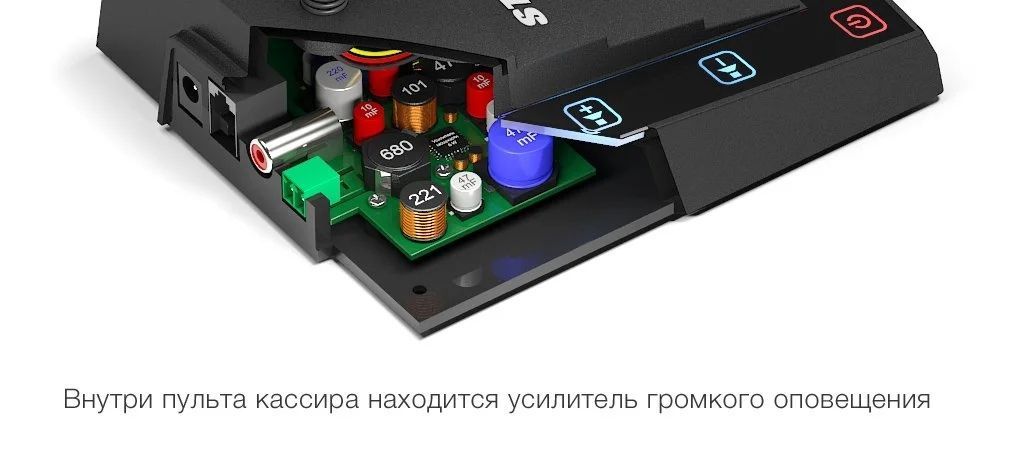

В отличие от модели STELBERRY S-500, внутри пульта кассира STELBERRY S-505, размещен аудиоусилитель класса «D». Усилители такого класса позволяют создавать усилительные устройства небольших габаритов с высокой выходной мощностью. Дополнительно габариты усилителя снижены за счет применения миниатюрных компонентов поверхностного монтажа.
Мощности встроенного усилителя с избытком хватает для подключения 15-ваттного рупорного громкоговорителя, и этого полностью достаточно для громкого оповещения территории АЗС.
С применением встроенного аудиоусилителя D-класса внутри пульта кассира STELBERRY S-505, отпала необходимость в приобретении отдельного трансляционного усилителя для построения системы трансляции звукового оповещения на прилегающую территорию.Однако, если требуется система трансляции с несколькими громкоговорителями, распределённая по большой территории или по нескольким помещениям, то потребуется использование модели STELBERRY S-500 с внешним трансляционным усилителем.

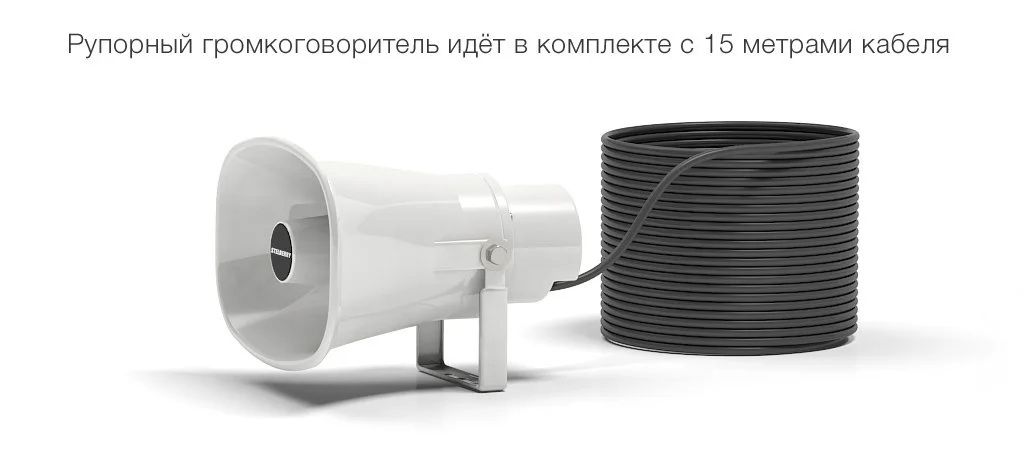

В большинстве случаев, рупорный громкоговоритель устанавливается достаточно близко к кассе. И для подключения громкоговорителя к пульту кассира не требуется очень длинного кабеля. Для организации громкого оповещения, мы комплектуем уличный рупорный громкоговоритель кабелем длиной 15 метров. Кабель громкоговорителя уже оканчивается разъёмом для подключения к пульту кассира. То есть, необходимо просто проложить кабель и соединить с его с пультом кассира.
Кабель, подключенный к громкоговорителю, морозостойкий, и рассчитан на работу при температуре до -40°С.
Для многолетней надёжной эксплуатации, ту часть кабеля, которая будет находиться на улице, и которая может быть подвержена солнечной радиации, необходимо защитить стойкой к ультафиолету гофрированной трубой ПВХ.
Такая простая мера позволит предохранить изоляцию кабеля от деградации под действием ультрафиолетовых лучей солнца.

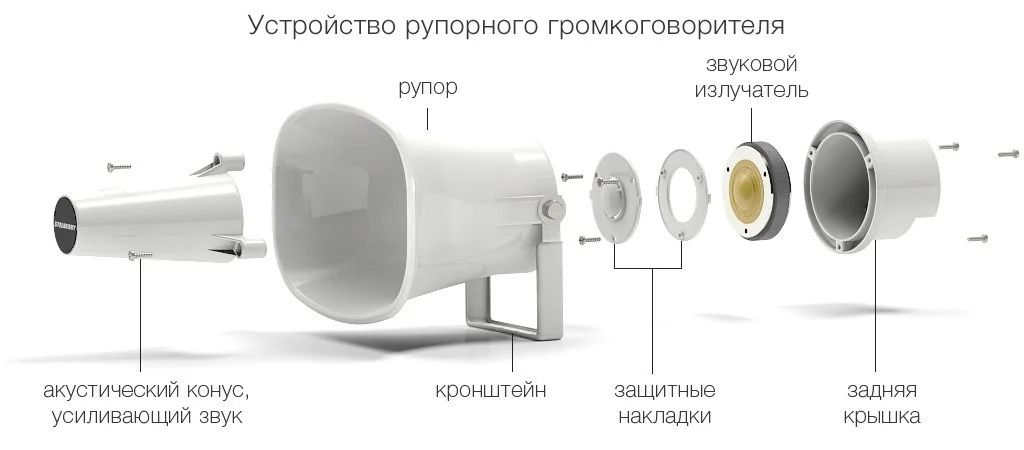

Конструкция рупорного громкоговорителя для системы трансляции состоит из минимально необходимого количества деталей, что благоприятно сказывается на его высокой надёжности и долгом сроке службы. Для получения более мощного звукового потока в одном направлении корпус громкоговорителя выполнен в виде рупора.
Специальный акустический конус, который располагается внутри рупора по его центральной оси, механически помогает формировать и дополнительно усиливать звуковой поток.
Мембрана звукового излучателя защищается от механических повреждений специальными защитными накладками, которые в свою очередь участвуют в формировании мощного звукового потока.
Толщина и форма защитных накладок подобрана так, чтобы при рабочем ходе мембраны излучателя, практически полностью выдавливался воздух из под пространства находящегося под защитными накладками, создавая таким образом повышенное звуковое давление в истоке рупора. Внешне корпус громкоговорителя состоит из двух частей - рупора и задней крышки. Форма поверхностей соединения рупора и задней крышки подобрана так, чтобы в собранном состоянии исключалось проникновение атмосферных осадков внутрь рупорного громкоговорителя. Простая и надежная конструкция рупорного громкоговорителя позволяет свободно эксплуатировать его в широком диапазоне температур в различных климатических зонах.

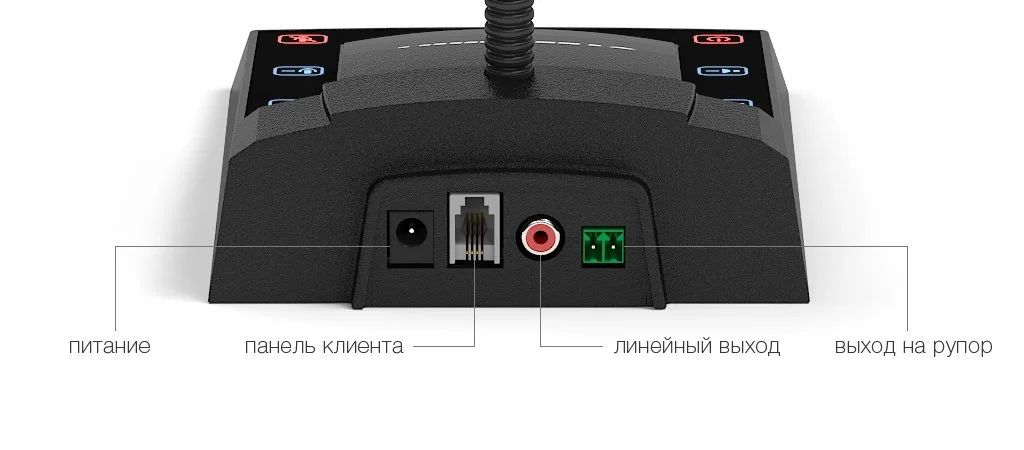

На задней части пульта кассира переговорного устройства клиент-кассир для АЗС STELBERRY S-505 установлены коммутационные разъёмы для подключения блока питания, панели клиента, разъём линейного аудиовыхода и разъём рупорного громкоговорителя. Разъём питания предназначен для подключения трансформаторного стабилизированного блока питания с выходным напряжением +12В. Панель клиента подключается штатным кабелем КСПВГ 4-0.12. Для подключения панели клиента используется телефонный разъём TJ4P4C.
Назначение контактов разъёма слева направо, как на изображении:
1 - белый - питание панели +12В;
2 - желтый - аудиосигнал;
3 - зеленый - общий;
4 - коричневый - управление режимами работы панели.
На разъёме линейного выхода (RCA) присутствует смешанный сигнал разговора клиента с кассиром.
Этот смешанный аудиосигнал разговора может быть подан на вход аудио или видеорегистрирующего устройства оборудованного линейным аудио входом, который в свою очередь рассчитан на амплитуду входного сигнала в 1В.
На разъёме рупорного громкоговорителя присутствует усиленный сигнал встроенного аудиоусилителя D-класса.
Для подключения к этому разъему используйте только штатный рупорный громкоговоритель, идущий в комплекте.
Использование других рупорных громкоговорителей похожих размеров может привести к потере работоспособности системы громкого оповещения.
Покупая STELBERRY S-505 в компании ООО «ТД Редут СБ» Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя, а так же полное гарантийное и сервисное обслуживание.
