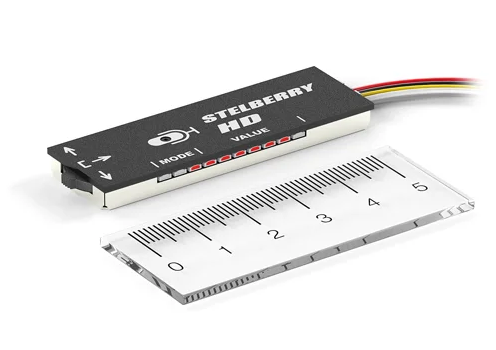

STELBERRY M-90HD

Благодаря применению HD- технологии, микрофон Stelberry M-90HD позволяет получить чистый звук и высокую разборчивость разговоров при записи.

Расширенный набор регулировок параметров звука, позволяет настроить микрофон для записи разговоров в различных помещениях.

Stelberry M-90HD позволяет отрегулировать чувствительность, настроить низкие и высокие частоты, выбрать скорость срабатывания входной и выходной АРУ или совсем отключить АРУ, и цифровыми фильтрами ослабить до 2-х частот.

Особенности микрофона Stelberry M-90HD

• Расширенные настройки, по сравнению с моделью Stelberry M-80HD
• Отношение сигнал/шум 75 дБ
• Высокая чувствительность
• Управление чувствительностью
• Включение/отключение и выбор режима входной и выходной АРУ
• Фильтр высоких и низких частот
• Ослабление до 2-х частот режекторным фильтром
• Блокировка меню
• Широкая полоса пропускания - 16кГц
• Встроенный миниатюрный джойстик
• Информативная светодиодная шкала

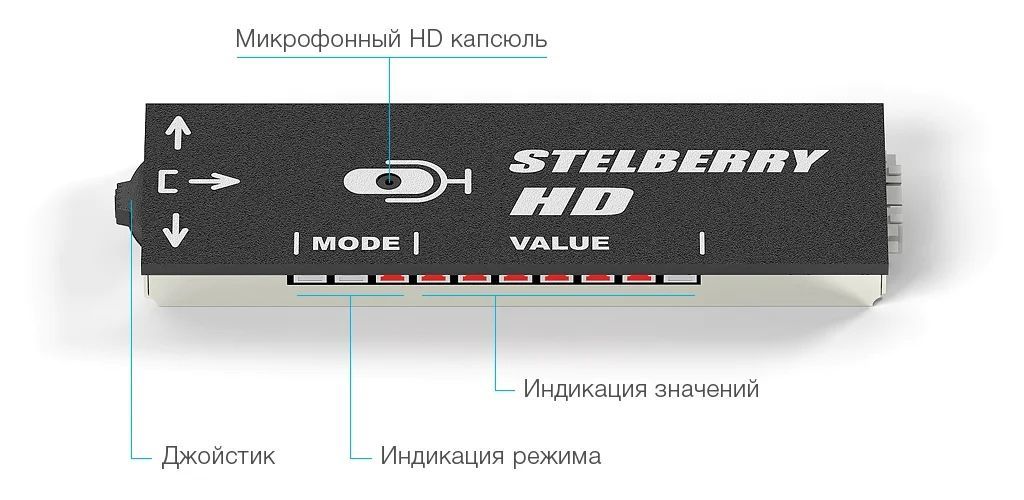

Сбоку микрофона расположен миниатюрный джойстик, предназначенный для выбора режима и регулировки параметров.
Stelberry M-90HD имеет 7 регулировок параметров звука: регулировка чувствительности, управление входной АРУ, управление выходной АРУ, НЧ-фильтр, ВЧ-фильтр, режекторный фильтр 1 и режекторный фильтр 2.
Выбор режима производится нажатием миниатюрного джойстика, регулировка параметров - перемещением вправо и влево.
Сверху микрофона находится миниатюрное отверстие, за которым расположен сверхчувствительный HD капсюль.

Три светодиода отвечают за индикацию выбранного режима. Шкала из семи светодиодов наглядно показывает значение выбранного параметра: уровень чувствительности, статус АРУ, шкалу ослабления низких частот и шкалу ослабления высоких частот.
При регулировке все значения сохраняются в энергонезависимую память.
На микрофоне, с противоположной стороны от джойстика, расположен выходной разъём, к которому подключается соединительный кабель, входящий в комплект активного всенаправленного микрофона Stelberry M-90HD.

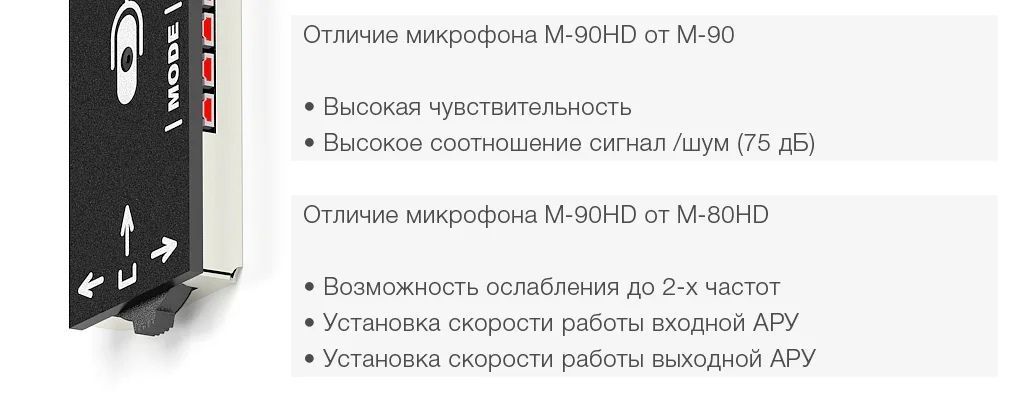

Функции микрофона Stelberry M-90HD аналогичны функциям микрофона Stelberry M-90 за исключением одной важной особенности.
Этой особенностью является крайне высокая чувствительность микрофона и более чистый звук, который достигается благодаря применению HD технологии.
Высокая чувствительность и низкий уровень шумов позволяет еще больше повысить уровень качества разборчивости речи.
Кроме того, есть ещё один положительный момент применения HD микрофонов, а именно более качественная запись звука при сжатии кодеками на IP камерах.

По сравнению с моделью Stelberry M-80HD, микрофон Stelberry M-90HD наделён дополнительными регулировками параметров аудиосигнала, а именно:
● Установка скорости срабатывания входной и выходной АРУ
● Ослабление до 2-х частот
Ослабление определённой частоты очень востребованная функция.
Например, если в помещении присутствует свист на частоте 1 кГц, то при её ослаблении, этот звук будет практически не заметен на записи.
Именно поэтому, наличие цифровых Notch-фильтров в микрофоне для видеонаблюдения Stelberry M-90HD, способствует кардинальному улучшению качества записи разговоров в помещении.

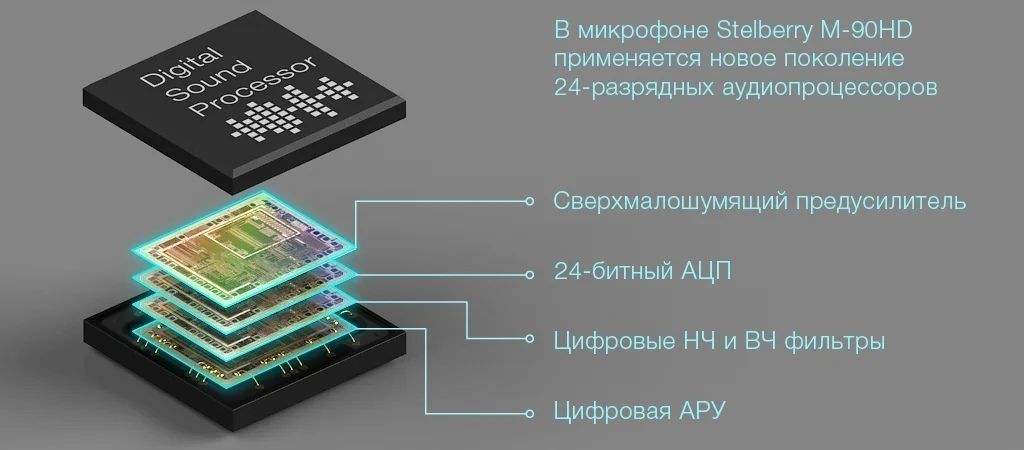

Для возможности использования цифровой фильтрации аудиосигнала процессором, аналоговый сигнал MEMS-микрофона сначала оцифровывается им с частотой 48000 Гц и разрядностью 24 Бит.
Затем производится последовательная цифровая фильтрация, и каждый фильтр ослабляет свою заданную частоту.

Отфильтрованный аудиосигнал в цифровом виде поступает на цифроаналоговый преобразователь процессора и на выходе микрофона получается очищенный от ненужных частот аудиосигнал речевого диапазона.
На входном и выходном этапах фильтрации, если включена автоматическая регулировка усиления, звуковым процессором производится нормализация аудиосигнала до заданного уровня, и затем, в финале, производится его усиление до заданного значения.

Ослабление определённых частот позволяет избавиться от нежелательных звуков, которые не только не представляют ценности, но и мешают разборчивости речи.
Например можно избавиться от звука сканера товаров на кассе при записи звука через IP камеру.

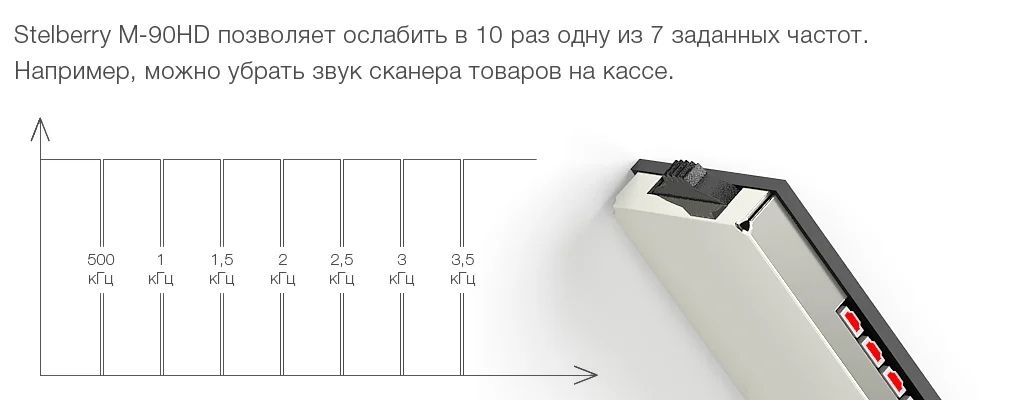

Набор частот для ослабления: 0.5 кГц, 1 кГц, 1.5 кГц, 2 кГц, 2.5 кГц, 3 кГц, 3.5 кГц.

Ширина полосы подавления составляет 200 или 550 Гц, в зависимости от выбранной частоты.
Для выбора частоты ослабления необходимо перемещать джойстик либо от себя, либо к себе.
При перемещении джойстика к себе происходит увеличение частоты, при перемещении от себя - уменьшение.
Регулировку можно осуществлять по кругу, перемещая джойстик в одном из направлений.

Миниатюрные MEMS микрофоны стали революционным решением в области звука и качественной записи разговоров.
Из всех видов электроакустических преобразователей, используемых в современной аудиотехнике, микрофон имеет самую длинную историю.
Само название «microphone» было предложено в 1827 году английским ученым Чарльзом Уитстоном (Charles Wheatstone) и происходит от греческих слов «micro» (малый) и «phone» (звук).
В данный момент в мире производятся различные типы микрофонов.

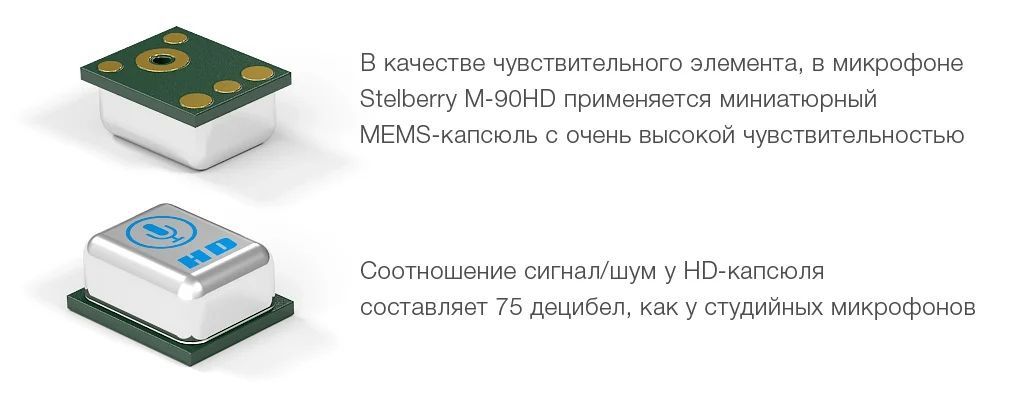

Stelberry M-90HD оснащён сверхчувствительным микрофонным MEMS-капсюлем с высоким соотношением сигнал/шум.

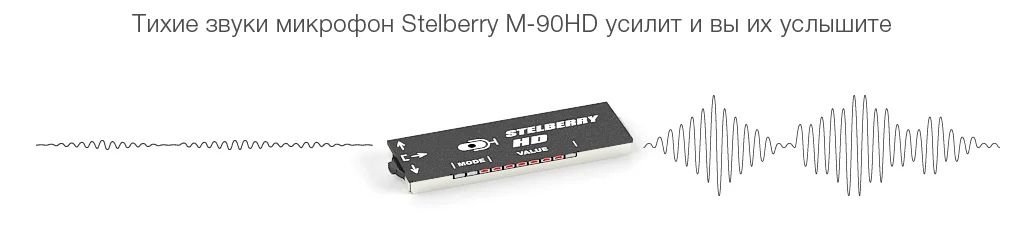

Высокая чувствительность капсюля гарантирует, что микрофон услышит даже очень тихий разговор в тихом помещении.
Высокое соотношение сигнал/шум гарантирует кристально чистый звук и высокую разборчивость разговоров.

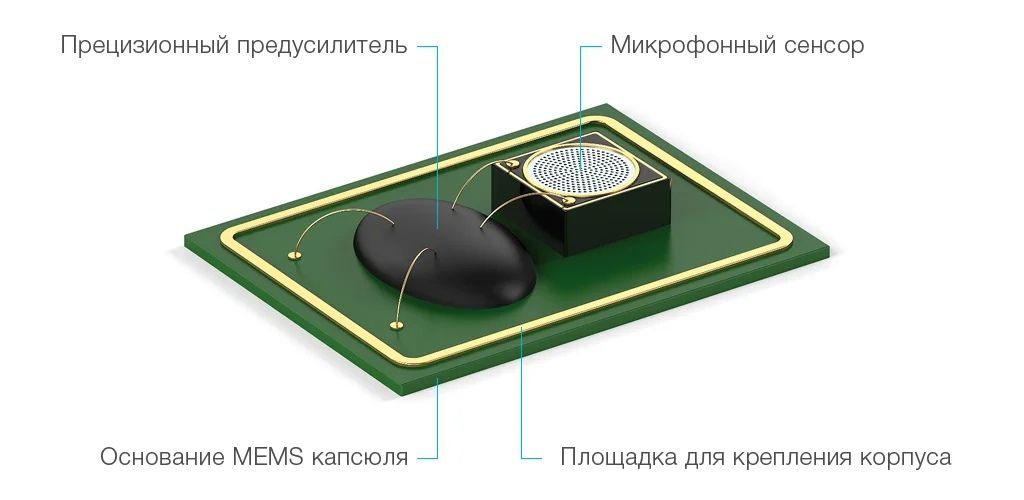

MEMS-капсюль активного микрофона Stelberry M-90HD представляет из себя комбинацию высокочувствительной малошумящей электронной схемы микрофонного предусилителя и микроскопической механической мембраны микрофона, которая, в свою очередь, защищена от мельчайшей пыли с помощью такой же микроскопической решетки.

Размеры самого MEMS капсюля достаточно миниатюрны. Например HD капсюль имеет размеры всего 4,7х3,7 миллиметра, а его высота не превышает 3,5 миллиметра.
Сенсор представляет собой кремниевый конденсатор. Этот конденсатор состоит из двух кремниевых пластин. Одна из пластин является неподвижной, в то время как другая может менять свое положение.
Собственно, микрофонный сенсор представляет собой переменный воздушный конденсатор, ёмкость которого зависит от расстояния между мембраной и неподвижной пластиной.
При воздействии внешних звуковых волн мембрана колеблется, изменяя ёмкость сенсора.

Сзади сенсора расположена пластина с микроскопичными вентиляционными отверстиями, необходимыми для свободного движения воздуха в камере, расположенной под подвижной пластиной.
Микросхема прецизионного усилителя преобразует ёмкость сенсора в аналоговый сигнал.
В микрофонах Stelberry этот сигнал дополнительно усиливается и обрабатывается.
Также существуют MEMS капсюли с цифровым выходом, использующие модуляцию плотности импульсов PDM (Pulse Density Modulation).
Применение MEMS капсюлей в микрофонах Stelberry позволяет услышать все нюансы звуков и разговоров в помещении.
Кроме того, при последующей цифровой обработке сигнала речевыми фильтрами в микрофонах Stelberry, разборчивость речи собеседников становится гораздо выше.

Регулировка чувствительности микрофона Stelberry M-90HD, является самой востребованной функцией.

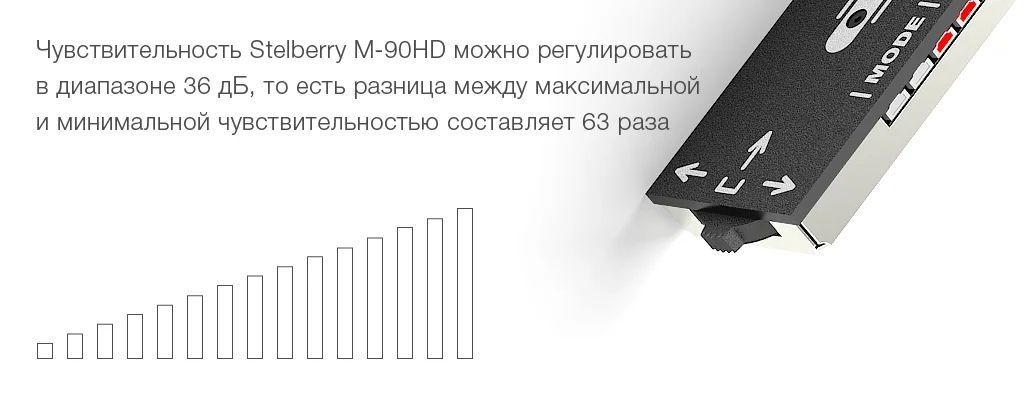

Диапазон регулировки чувствительности составляет 36 дБ, это означает, что отношение между максимальным и минимальным значениями чувствительности составляет 63 раза.

Такой диапазон чувствительности позволяет настроить микрофон для любой системы видеонаблюдения и записи разговоров в любом помещении.

Если на Stelberry M-90HD, при включенных АРУ установить максимальную чувствительность, то микрофон услышит гораздо более тихий разговор и незначительные звуки, поэтому не стоит сразу ставить максимальную чувствительность, если не предполагаете слушать разговоры, которые происходят за дверью или где-то вдали.
Именно поэтому, если вы установите максимальную чувствительность микрофона, то ночью, когда в помещении тишина, АРУ установит максимальное усиление и на записи с IP-камеры можете услышать звуки с улицы и шорохи в коридоре, а потом долго гадать откуда они доносятся.
Это следует учитывать при настройке чувствительности.

Обычно, в офисном помещении, присутствуют звуки от кулера, кондиционера, холодильника, вентилятора и аналогичных приборов.
Эти звуки находятся в низкочастотном диапазоне и негативно влияют на разборчивость речи при записи разговоров и на стабильность работы АРУ.

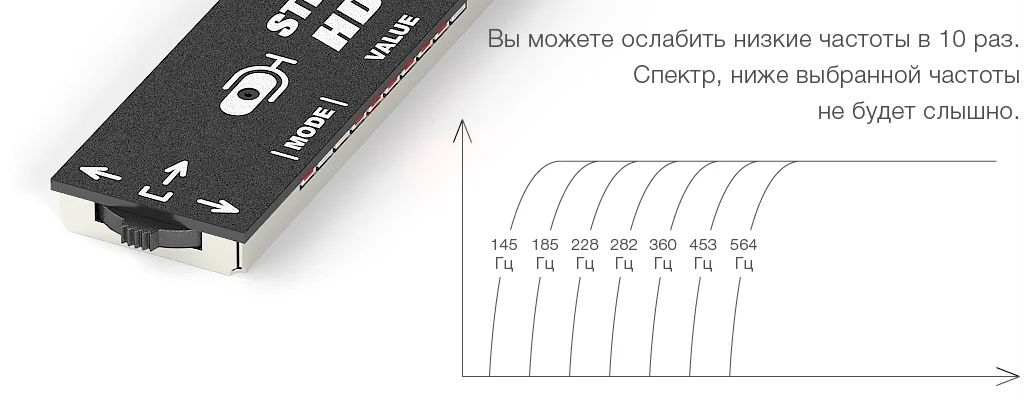

Для ослабления низкочастотных звуков, во всенаправленном микрофоне Stelberry M-90HD есть HPF (фильтр высоких частот), который может в 10 раз ослабить низкочастотный диапазон, и существенно повысить разборчивость диалогов на аудиозаписи.

HPF-фильтр всенаправленного микрофона Stelberry M-90HD позволяет ослабить низкие частоты до 20 дБ (до 10 раз), вплоть до 564 Гц.
Для настройки низких частот необходимо перемещать джойстик влево или вправо.
При перемещении джойстика влево происходит уменьшение частоты среза и все частоты ниже этого значения ослабляются. При перемещении джойстика вправо происходит увеличение частоты среза.
Регулировку можно осуществлять по кругу, перемещая джойстик в любом из направлений.

Высокочастотные звуки, обладают высоким значением энергии, поэтому ослабление частот, лежащих в ВЧ-диапазоне способно существенно улучшить разборчивость записанных диалогов.

В ВЧ-диапазоне присутствуют звуки от вентиляторов и жёстких дисков компьютеров, мигающих люминесцентных ламп, импульсных блоков питания, принтеров и другой офисной техники.

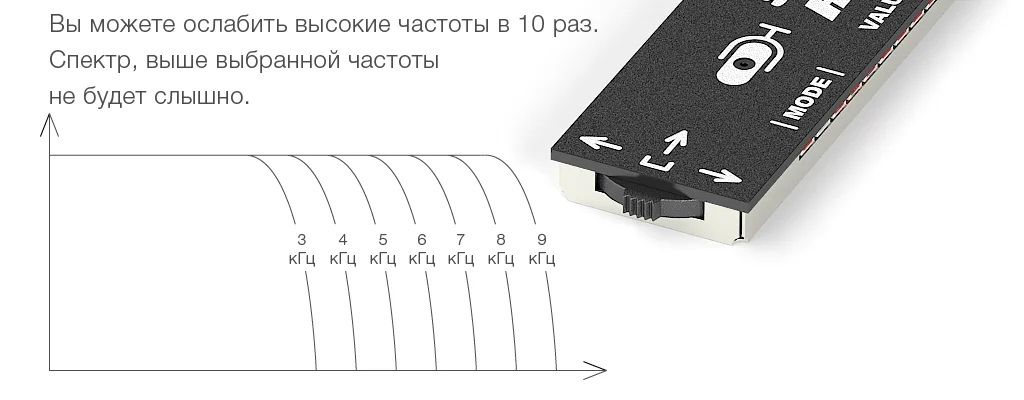

Режим LPF (фильтр низких частот) позволяет в 10 раз ослабить высокочастотный диапазон аудиосигнала.

Режим LPF позволяет ослабить высокие частоты до 20 дБ ( до 10 раз), вплоть до 3 кГц.
После входа в режим LPF, для ослабления высоких частот, необходимо перемещать джойстик влево или вправо. При перемещении джойстика влево происходит уменьшение частоты среза и все частоты выше этого значения ослабляются. При перемещении джойстика от себя происходит увеличение частоты среза.
Регулировку в режиме LPF можно осуществлять по кругу, перемещая джойстик в любом из направлений.

Также, можно совсем отключить входную и выходную АРУ, что очень востребовано в системах распознавания речи.

Например, медленная скорость срабатывания позволяет не реагировать на кратковременное увеличение громкости в помещении, например не реагировать на сигнал автомобиля за окном.
Быстрая скорость срабатывания АРУ, наоборот, мгновенно среагирует на любой хлопок, понизив усиление микрофона, а затем восстановит чувствительность после завершения громкого звука.

Stelberry M-90HD позволяет устанавливать скорость срабатывания выходной АРУ (Автоматической Регулировки Уровня).

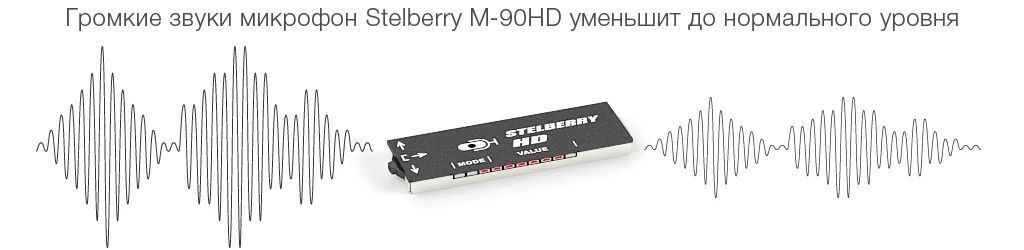

Выходная АРУ служит для поддержания выходного аудиосигнала на фиксированном уровне.

Благодаря наличию выходной АРУ, на аудиовыходе микрофона Stelberry M-90HD не будет искажений при появлении громких звуков.
В ряде случаев, выходная АРУ может быть не нужна, поэтому в микрофоне Stelberry M-90HD есть возможность её отключения.

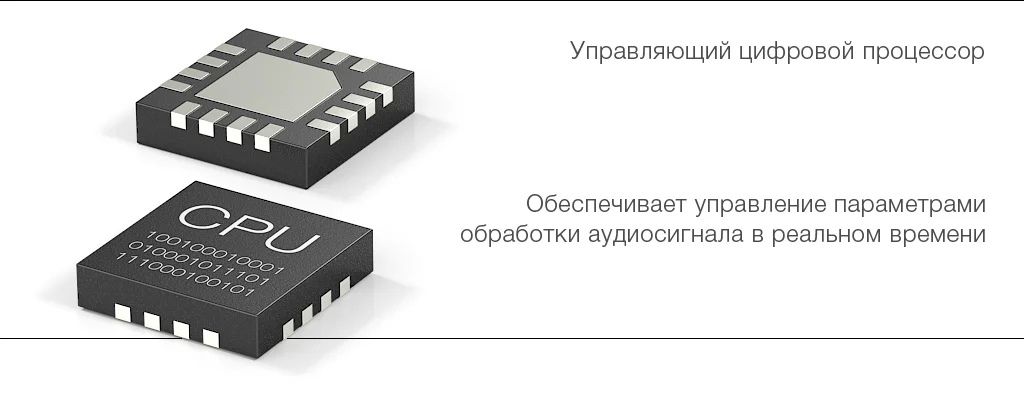

В его задачи входят: обеспечение нормального старта звукового процессора после подачи питания, передачу в звуковой процессор заданной конфигурации всех пяти фильтров, передачу конфигурации входной и выходной АРУ и коэффициентов усиления выходного аудиосигнала.

Для реализации простой установки необходимой чувствительности микрофона используется джойстик.
Значение выставленные с его помощью регистрируются цифровым процессором и передаются в звуковой процессор.
Вся обработка осуществляется в режиме реального времени и позволяет быстро осуществить необходимые настройки.

Технические характеристики всенаправленного микрофона STELBERRY M-90HD
