STELBERRY D-120
Абонентский пульт с кнопкой "Вызов" для переговорных устройств S-740 и S-760 с регулировками чувствительности и громкости.
STELBERRY D-120
Компания ООО «ТД Редут СБ» представляет Вам STELBERRY D-120

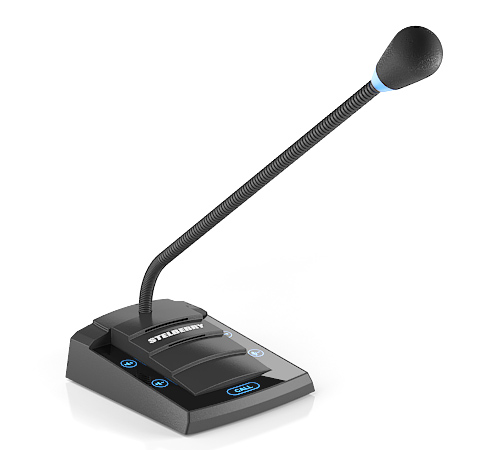

STELBERRY D-120 - пульт абонентского переговорного устройства для организации многоканальной селекторной связи. Совместимо с такими системами связи как STELBERRY S-740 и STELBERRY S-760, а так же предназначено для работы в составе многоканальных систем селекторной связи STELBERRY на 20, 30, 40 и 50 абонентов, заменяя собой абонентские панели данных систем.

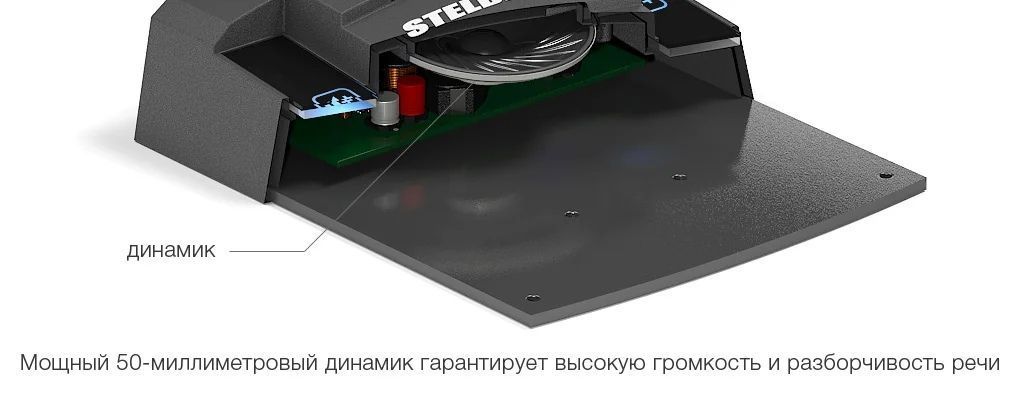

В пульт абонента встроен мощный 50-миллиметровый майларовый динамик, гарантирующий высокую громкость и разборчивость речи собеседника. Высокая разборчивость речи крайне важна для офисной и оперативной связи, так как способствует более быстрому решению оперативных задач.
Для выхода звука, в абонентском пульте служат незаметные прорези, которые надёжно защищают динамик от случайных повреждений.

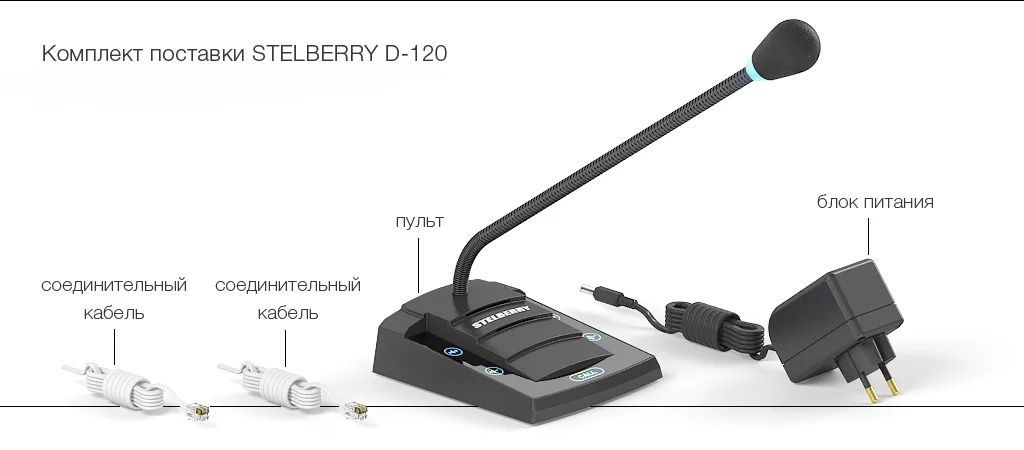

В составе переговорного устройства, кроме самого пульта абонента D-120, входит блок питания, два соединительных кабеля с обжатыми телефонными вилками TP-4P4C, инструкция и упаковочная коробка.
Способность переговорного устройства абонента STELBERRY D-120 заменять собой панель абонента, позволяет на базе переговорных устройств S-420 и S-520 строить упрощенные одноканальные системы с уменьшенным функционалом близкие по назначению к переговорным устройствам «директор-секретарь» D-700 (D-600).
Области применения устройства:
- система многоканальной офисной селекторной связи;
- организация связи: «директор» - несколько «секретарей»;
- связь диспетчера с окнами выдачи товара, кассой и бухгалтерией;
- оперативная связь начальника с ключевыми сотрудниками;
- связь администратора с дежурными по этажам.
Устройство обладает следующими функциями:
- настройка чувствительности микрофона пульта и громкости динамика пульта
- наличие разъёма линейного выхода RCA для осуществления записи разговоров.
Технические характеристики переговорного устройства абонента STELBERRY D-120:
Полоса пропускания 100...8200 Гц
Линия связи 4-х проводная
Дальность линии связи с кабелем с сечением проводов от 0.08мм² до 150 метров
Дальность линии связи с кабелем с сечением проводов от 0.12мм² до 300 метров
Дальность линии связи с кабелем с сечением проводов от 0.35мм² до 1000 метров
Кнопка вызова есть
Тип кнопок сенсорные
Мощность динамика пульта абонента 1.0 Вт
Громкость пульта абонента 84 дБ
Шумоподавление автоматическое
Регулировка громкости 16 уровней
Регулировка чувствительности 16 уровней
Индикация включённого микрофона есть
Подчинённый режим «Симплекс» есть
Аудио выход для записи разговоров есть
Питание (блок питания в комплекте) 12 вольт
Номинальное потребление при разговоре до 50 мА
Пиковое потребление при разговоре до 140 мА
Диапазон рабочих температур панели клиента 0...+50° С
Габариты пульта 120х140х40 мм
Вес комплекта 700 гр
Переговорными устройствами STELBERRY D-120 можно заменить панели абонентов STELBERRY S-130 в многоканальных системах селекторной связи STELBERRY S-760 или в STELBERRY S-740.
Такая замена позволяет более естественно пользоваться многоканальной системой селекторной связи в различных офисах, так как абонентские панели предназначены для механического, жёсткого закрепления на столах, что не всегда возможно, а часто просто невозможно, и к тому же, полноценные пульты абонентов на столах сотрудников смотрятся гораздо лучше и эстетичнее, чем антивандальные уличные панели абонентов.
По функциональным возможностям пульт абонента STELBERRY D-120 не сильно отличается от панели абонента.
Положительным дополнительным отличием пульта абонента от панели абонента, является возможность настройки чувствительности микрофона пульта и громкости динамика пульта.
Работа пульта абонента на месте панели абонента не отличается от работы панели абонента.
Также, как и с панели абонента, с пульта абонента можно кнопкой вызова «CALL» вызвать оператора.

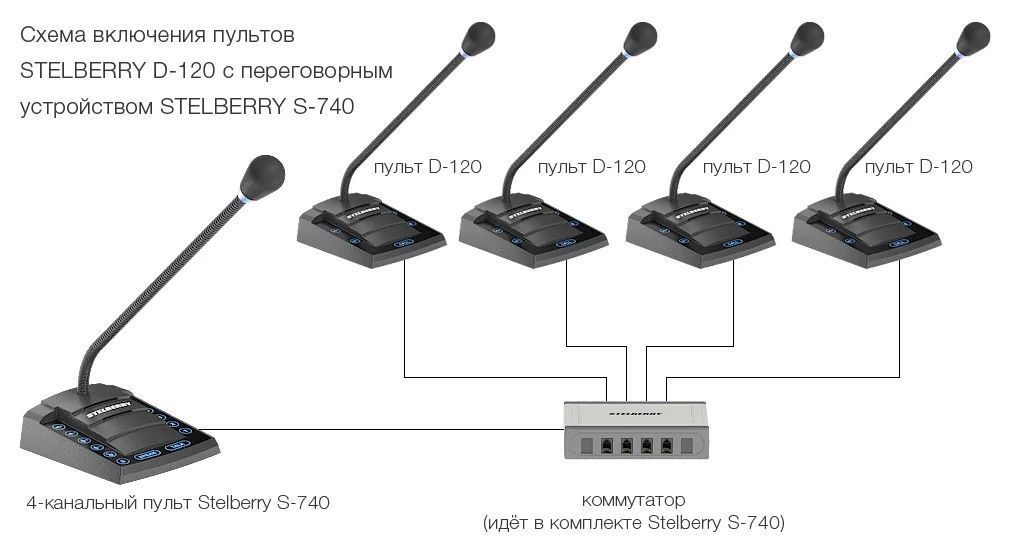

Также, как и в многоканальных системах S-760, S-740 с панелями абонентов, в многоканальных системах S-760, S-740 с пультами абонентов, оператор многоканального пульта может выбрать любой нужный ему канал для общения.
Для подключения пультов абонентов STELBERRY D-120 к коммутатору многоканального переговорного устройства, рекомендуется использовать комбинированные кабели для систем видеонаблюдения, в которых коаксиальный кабель дополнен обычно двумя проводами.
Для подключения подходят кабели марок ШСМ, КВК, КВТ, ШВЭВ и аналогичные.
На расстояниях до 150 метров рекомендуем использовать провода с сечением не менее 0.08мм², а на расстояниях до 1000 метров - провода с сечением не менее 0.35мм².

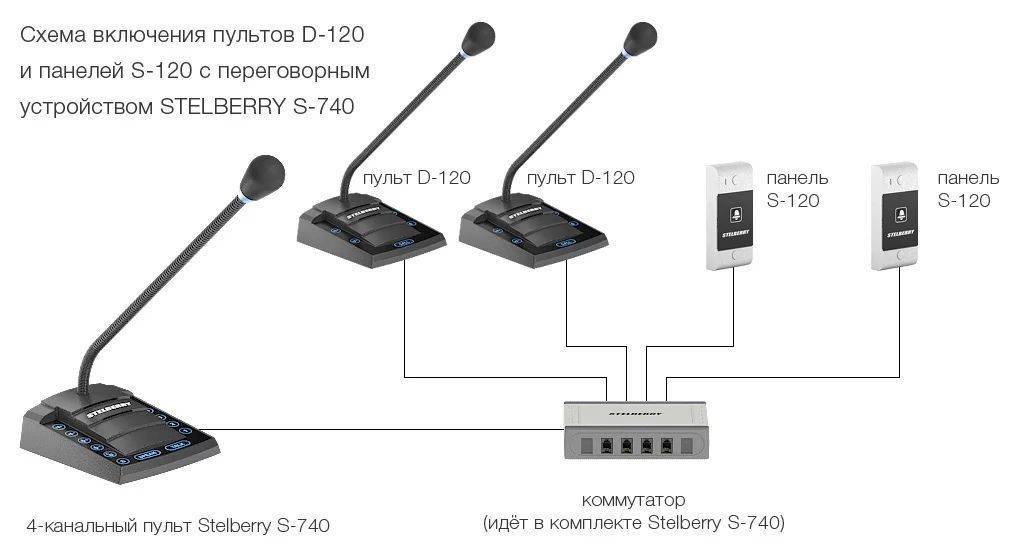

В зависимости от мест расположения абонентов, в многоканальных переговорных устройствах STELBERRY S-760 или в STELBERRY S-740, может использоваться комбинированное подключение абонентских панелей и пультов абонента.
Например, многоканальная система устанавливается в большом складе онлайн-магазина.
Многоканальный пульт STELBERRY S-740 устанавливается у диспетчера управляющего складом.
В окнах выдачи товара, для связи с сотрудниками, или как вариант, наоборот, для связи с клиентами, устанавливаются антивандальные панели абонентов.
Допустим, что диспетчеру требуется оперативная связь с кассой в которой оплачивается заказанный через интернет товар. Тогда разумно установить кассиру пульт абонента STELBERRY D-120 вместо панели абонента.
Также, диспетчеру склада может потребоваться оперативная связь, например с бухгалтерией.
И здесь опять разумно использовать для связи с бухгалтерией переговорное устройство STELBERRY D-120 вместо панели абонента.
Если же на складе не два, а четыре окна выдачи, или, например, существует необходимость связи с воротами разгрузки грузовых автомобилей, то вместо четырехканального переговорного устройства STELBERRY S-740 используется шестиканальное переговорное устройство STELBERRY S-760 и добавляются одна или две панели абонента.
Также возможно, что нет дополнительных окон выдачи и нет ворот разгрузки, но при складе находится сервисный центр или гарантийная мастерская, и тогда вместо STELBERRY S-740 используется STELBERRY S-760, и к имеющимся панелям и пультам абонентов, добавляется еще один пульт абонента STELBERRY D-120 для связи диспетчера с сервисным центром или гарантийной мастерской.
Пульт абонента D-120 подключается в электрическую сеть с помощью блока питания, идущего в комплекте. После подачи питания на пульт абонента он включается автоматически, при этом кнопки регулировки громкости, кнопки регулировки чувствительности и кнопка вызова «CALL» начинают светиться половинной яркостью. Микрофон пульта при этом отключён и индикатор включённого микрофона на микрофонной стойке не светится.
В таком режиме ожидания соединения, пульт абонента потребляет ток до 50 мА.

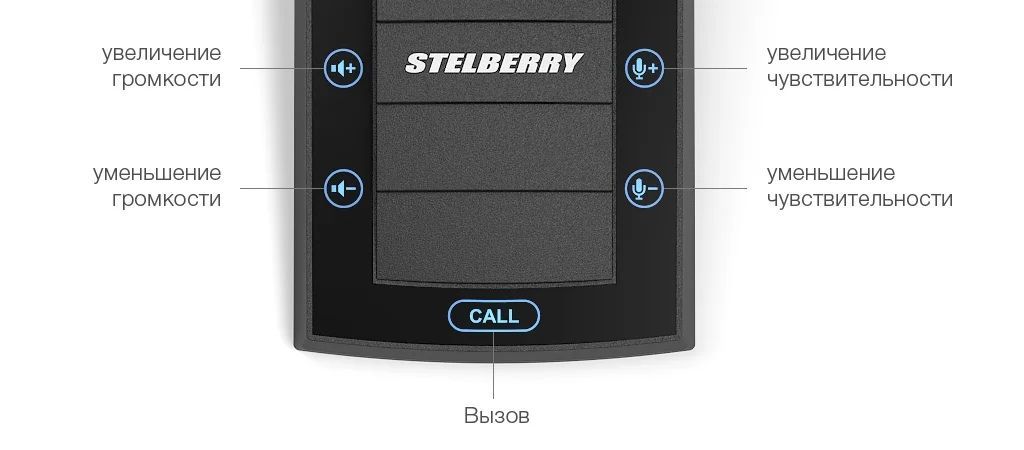

С помощью кнопок регулировки громкости динамика пульта и чувствительности микрофона на микрофонной стойке пульта можно установить комфортные значения громкости и чувствительности пульта абонента.
Однако настройки громкости и чувствительности рекомендуем выполнять при установленном соединении с многоканальным пультом оператора, когда микрофон пульта абонента будет активен.
Кнопка вызова «CALL» позволяет вызвать оператора.
При нажатии кнопки вызова «CALL» на пульте оператора, например на S-760, раздаётся сигнал «дин-дон» и начинает мигать кнопка с номером канала к которому подключён данный пульт абонента.
После выбора оператором этого канала, устанавливается двусторонняя дуплексная связь оператора с абонентом, на пульте абонента включается микрофон и включается индикатор подсветки включённого микрофона на микрофонной стойке пульта.
При активном разговоре в дуплексном режиме пульт абонента в пиковые моменты может потреблять ток до 140 мА.
Если пульт абонента будет размещён в шумном помещении, и уровень фонового шума будет превышать 74дБ, то автоматика дуплексного режима перестанет справляться со своей работой.
Для нормального общения оператора с абонентом в условиях сильного шума в пульте абонента предусмотрен подчинённый симплексный режим.
Симплексный режим активируется оператором многоканального пульта и для абонента он будет отличаться от дуплексного режима лишь в одном.
В симплексном режиме оператор будет постоянно слышать абонента, а для ответа абоненту вручную переключать направление разговора.
В то время, когда оператор отвечает абоненту в симплексном режиме, на пульте абонента микрофон отключается и перестаёт светиться индикатор включённого микрофона на микрофонной стойке.
При настройке чувствительности микрофона пульта абонента, не следует сразу устанавливать максимальную чувствительность, так как при наличии фонового шума в помещении, на который человеческое ухо быстро перестаёт обращать внимание, чувствительность микрофона может быть избыточной, что приведёт к неустойчивой или невозможной связи в дуплексном режиме.

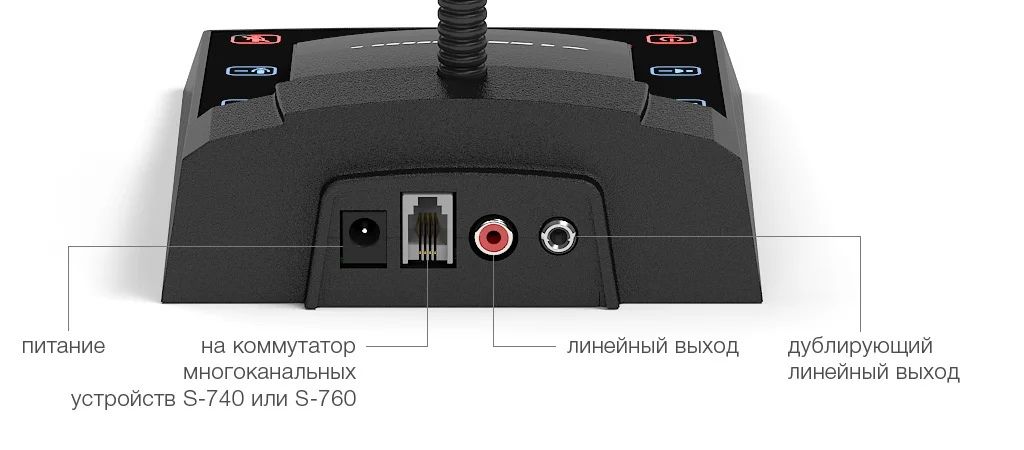

Для различных подключений на задней стенке пульта абонента STELBERRY D-120 установлены четыре разъёма, которые имеют следующее назначение.
Разъём питания предназначен для подключения блока питания, идущего в комплекте, с выходным стабилизированным напряжением 12В и с номинальным выходным током 350мА.
Разъём TJ-4P4C предназначен для подключения пульта абонента к коммутатору. Назначение контактов разъёма TJ-4P4C показно слева направо, как на изображении:
1 - белый - команда включения индикации микрофона и канала связи с оператором;
2 - жёлтый - аудио сигнал канала связи;
3 - зелёный - общий;
4 - коричневый - управление режимами вызова и «симплекса» пульта абонента.
Разъём линейного выхода RCA может потребоваться для записи разговоров.
Линейный аудиосигнал с этого разъёма может подаваться на линейный аудиовход любого аудиорегистрирующего устройства рассчитанного на уровень входного линейного аудиосигнала в 1 Вольт.
Записывать разговоры можно через IP-камеру, подключив к её аудиовходу линейный выход с пульта абонента.
Разъём «Джек-3.5мм» в пульте абонента STELBERRY D-120 обычно не используется, но может быть задействован, так как на него выведен дублированный сигнал разъёма RCA.
Линейный выход разъёма RCA продублирован одновременно на оба контакта трехконтактного разъёма «Джек-3.5мм стерео».
Разъём линейного выхода RCA может потребоваться для записи разговоров.
Линейный аудиосигнал с этого разъёма может подаваться на линейный аудиовход любого аудиорегистрирующего устройства рассчитанного на уровень входного линейного аудиосигнала в 1 Вольт.
Записывать разговоры можно через IP-камеру, подключив к её аудиовходу линейный выход с пульта абонента.
Разъём «Джек-3.5мм» в пульте абонента STELBERRY D-120 обычно не используется, но может быть задействован, так как на него выведен дублированный сигнал разъёма RCA.
Линейный выход разъёма RCA продублирован одновременно на оба контакта трехконтактного разъёма «Джек-3.5мм стерео».
При использовании кабеля КСПВГ 4х0,35 , максимальное расстояние между пультом STELBERRY D-120 и коммутатором переговорного устройства увеличивается до 1000 метров.
Для уменьшения внешних воздействий на качество звука, можно применять комбинированный кабель ШСМ 4х0,08.
При использовании кабеля ШСМ 4х0,08 жёлтые провода соединительных кабелей, идущих в комплекте, необходимо соединить с центральной жилой, идущей в экране, а зелёные кабеля с экраном.
Белый и коричневый провода соединительных кабелей, соединяются через любые оставшиеся жилы кабеля ШСМ 4х0,08 одинаково на обоих концах кабеля.
Покупая STELBERRY D-120 в компании ООО «ТД Редут СБ» Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя, а также полное гарантийное и сервисное обслуживание.
