Ippon ИБП Innova RT II 10000 (1005633)

ОНЛАЙН ИБП INNOVA RT II 10000
INNOVA RT II – однофазный онлайн источник бесперебойного питания с синусоидальной формой вы-ходного напряжения. Надёжно обеспечивает стабилизированное питание для серверных систем под управлением Novell, Windows NT и UNIX, а также другого важного и дорогостоящего оборудования, чув-ствительного к качеству электропитания периферийного компьютерного оборудования. Незаменим в условиях офиса для серверных комнат и шкафов.

Характеристики:
Модель Innova RT II 10000
Топология On-line

Выход
Полная мощность 10 кВА
Активная мощность 10 кВт
Номинальное напряжение 220 / 230 / 240 В
Стабильность напряжения +/- 1 %
Номинальная частота 50 или 60 Гц
Стабильность частоты +/- 0,1 Гц
Форма напряжения Синусоидальный сигнал
Время переключения 0 мс
Крест-фактор ≥ 3:1
Искажение напряжения ≤ 1%
Разъемы с питанием от батареи IEC C13 - 6шт; IEC C19 - 2шт; Клеммный блок
Автоматический байпас Есть
Механический байпас Есть
Резервирование мощности до 3 шт в параллельной системе

Вход
Номинальное напряжение 220 / 230 / 240 В
Диапазон напряжения при 50% нагрузке 110-275 В
Диапазон напряжения при 100% нагрузке 160-275 В
Диапазон частоты 45-66 Гц
Разъем питания Клеммный блок

Батареи
Тип Необслуживаемые герметичные свинцово-кислотные
Установленные 12В/9Ач х 16 шт
Время автономной работы при 30% нагрузке 15 мин
Время автономной работы при 50% нагрузке 8 мин
Время автономной работы при 70% нагрузке 5 мин
Время автономной работы при 100% нагрузке 2.1 мин
Время заряда из состояния полного разряда 3 часа до 90% заряда
Возможность увеличения времени автономной работы Есть
Максимальное количество подключаемых дополнительных батарейных модулей 6

Защита и фильтрация
От короткого замыкания Автоматический выключатель
От перегрузки в линейном режиме при нагрузке 100-105% - долговременная работа; при 105-125% - переключится в режим работы автоматического байпаса по истечении 10 мин; при 125% - 150% - переключится по истечении 30 сек; при > 150% - переключится по истечении 500 мс.
От перегрузки в режиме работы от батареи при нагрузке 100-105% - долговременная работа; при 105-125% - выключится по истечении 1 мин; при 125-150% - выключится по истечении 30 сек; при > 150% - выключится по истечении 500 мс.
От перегрузки в режиме работы автоматического байпаса при нагрузке < 125% - долговременная работа; при 125-150% - выключится по истечении 30 сек; при > 150% - выключится по истечении 500 мс.
От высоковольтных выбросов 455 Дж

КПД
В линейном режиме >95%
В режиме ECO >98%

Средства связи, управления и администрирования
Связь с ПК USB type B, RS232
Поддерживаемые ОС Windows server 2003/2008/2012/SBS2011/XP/Vista/7/8/10, Linux, Linux AMD64, Sun Solaris 7/8/9/10, IBM Aix 4.3x/5.1x/5.2x/5.3x, HP-UX 11.x, FreeBSD, Unix Systems, MAC версии до 10.6, MAC 10.7
Интерфейс пользователя Многофункциональный графический ЖКИ с кнопками управления и звуковым излучателем, а также индикаторами для быстрого определения состояния ИБП: норма - зеленый, режим работы от батареи – желтый, режим байпаса – желтый, сбой - красный.
Универсальный слот для опциональных карт Есть
Аварийное отключение питания (EPO) Есть
Сухие контакты (Dry Contact) Есть

Физические характеристики и свойства
Размеры ШxВxГ, мм 438 х 216 х 593 мм
Масса нетто 66,5 кг
Масса брутто 91 кг
Охлаждение Принудительное
Уровень создаваемого шума ≤ 55 дБ
Тепловыделение при питании от сети 1700 BTU/час
Тепловыделение при питании от батареи 2380 BTU/час
Степень защиты оболочки IP20

Условия эксплуатации
Диапазон температуры 0-40 °C
Диапазон относительной влажности 0-95 % (без конденсации)
Диапазон высоты над уровнем моря 0-3000 м

Условия хранения
Диапазон температуры -15 - + 40 °C
Диапазон относительной влажности 0-95 % (без конденсации)
Диапазон высоты над уровнем моря 0-15000 м

Соответствие стандартам
Требования безопасности низковольтного оборудования ЕврАзЭС ТР ТС 004/2011
Электромагнитная совместимость ЕврАзЭС ТР ТС 020/2011

Особенности
Однофазный ИБП с двойным преобразованием входного напряжения (On-line UPS) с высокой плотностью мощности, возможность свободной генерации частоты и подключения генератора
Синусоидальная форма выходного напряжения
Выходной коэффициент мощности 1.0 с идеальной синусоидой выходного напряжения, подходит для питания практически любого чувствительного оборудования. Возможность установки в горизонтальном и вертикальном положении
Возможность установки в 19” стойку (форм-фактор 5U Rackmount) с помощью дополнительного комплекта для монтажа
Максимально широкий диапазон входных напряжений, частоты и формы волны, минимизирует расход энергии аккумуляторной батареи
Высокий входной коэффициент мощности =1,0, высокий общий КПД (не менее 93% при работе от батарей, не менее 98% при работе в режиме высокой эффективности), снижение затраты на оплату электроэнергии и общие потери электроэнергии
Низкое искажение входного сигнала, защита от выдачи помех в сеть питания.
Общее гармоническое искажение входного тока <5%
Схема параллельного резервирования N+X позволяет улучшать надежность и гибкость. До 3-х параллельно подключаемых ИБП

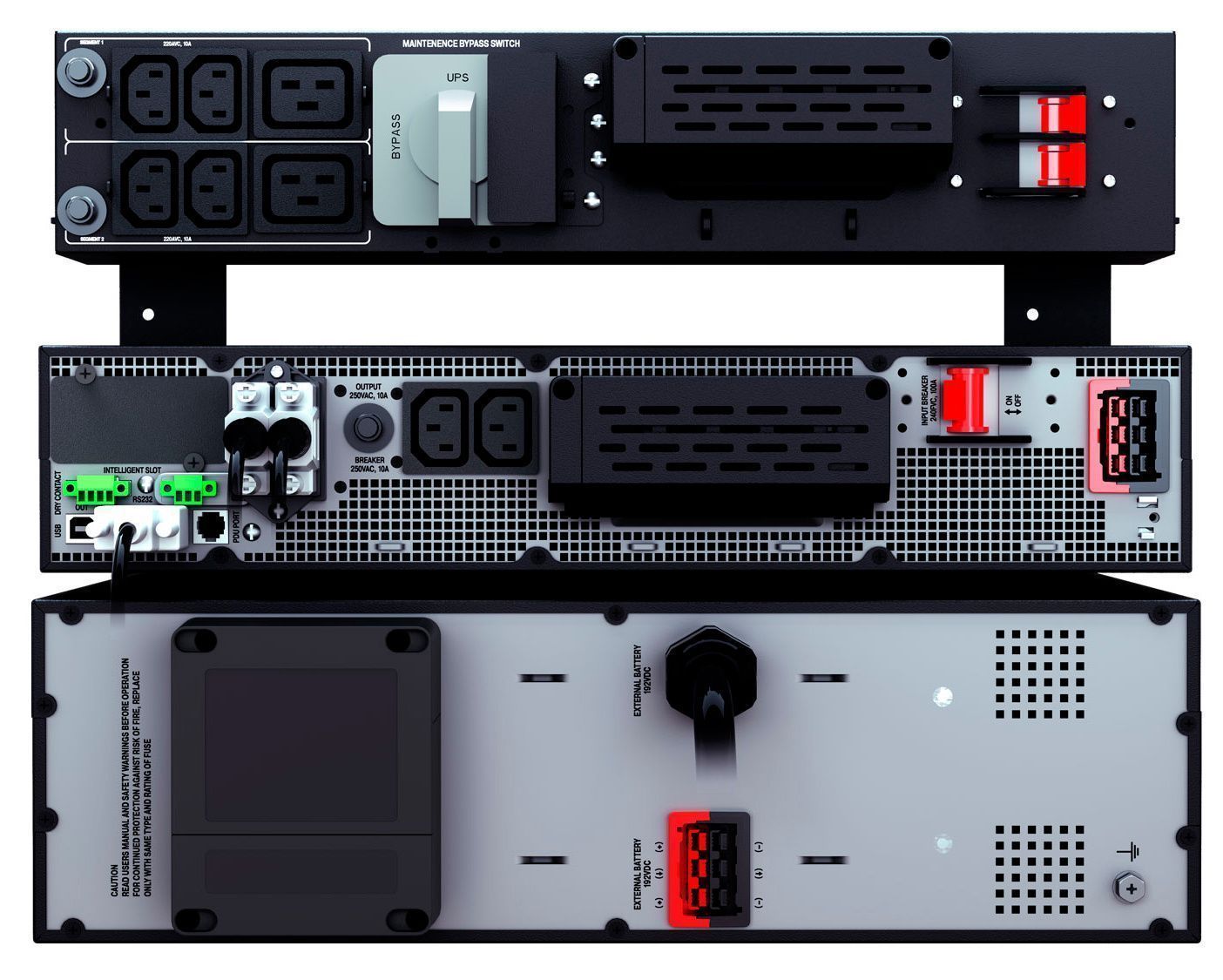

Встроенные коммуникационные порты: удаленное отключение питания (RPO), "сухие контакты", RS-232 (COM), USB, интеллектуальный разъём
Возможность увеличения времени автономной работы при подключении дополнительных батарейных модулей (приобретаются дополнительно)
Поворотный матричный ЖК-дисплей для отображения информации режиме работы, состоянии нагрузки, событиях, измерениях и настройках и переключения рабочих режимов
Возможность работы даже при самых неблагоприятных условиях в питающей сети
Серия источников бесперебойного питания INNOVA RT II 6000/10000 выполнена по технологии двойного преобразования с чистым синусоидальным сигналом на выходе (онлайн). ИБП защищает чувствительное электронное оборудование от наиболее распространенных проблем питания, включая отключение питания сети, проседания напряжения, скачки напряжения, снижение нагрузки, электрические помехи в сети питания, всплески напряжения, колебания частоты, переходные процессы при переключении и гармонические искажения

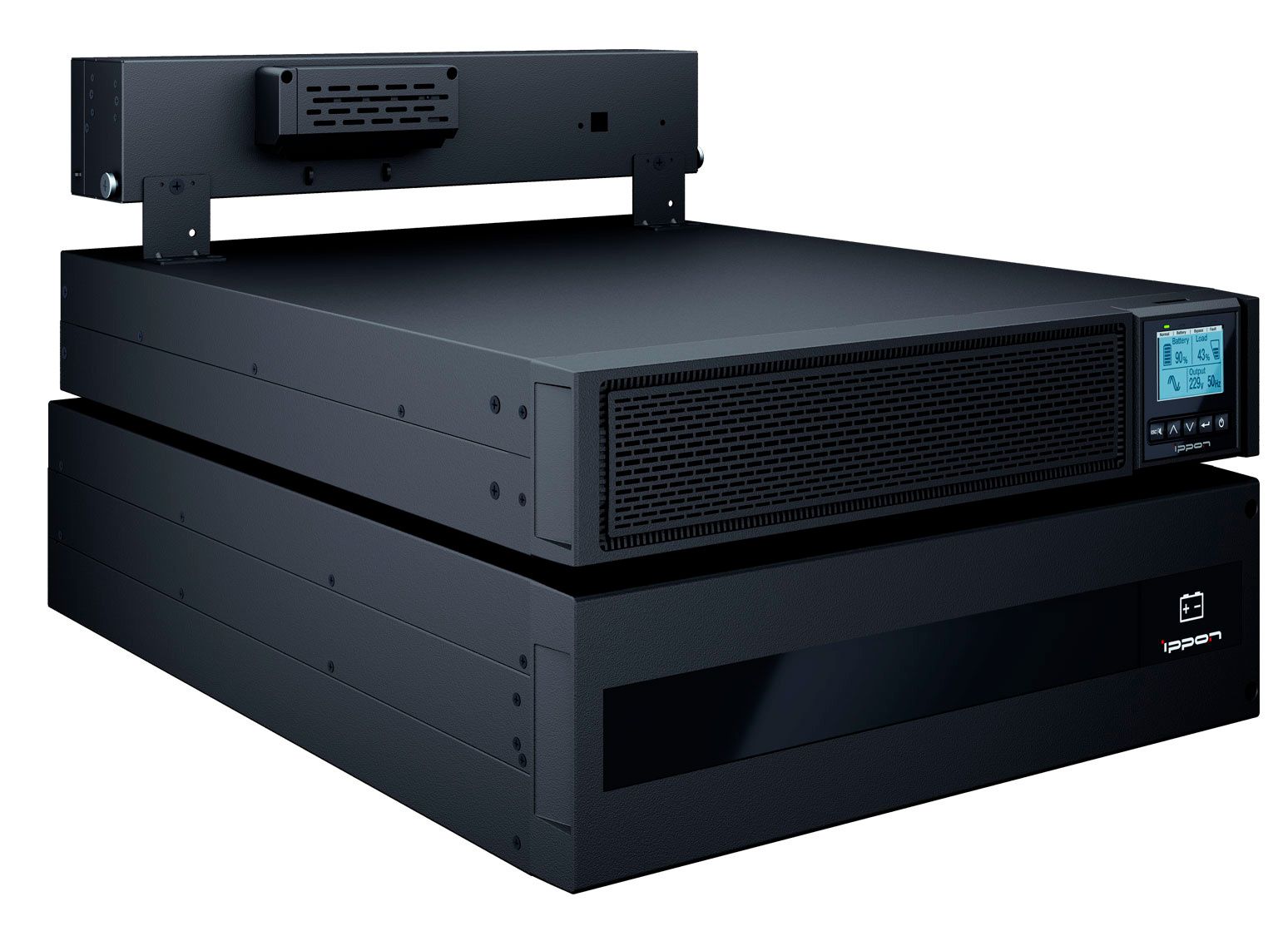

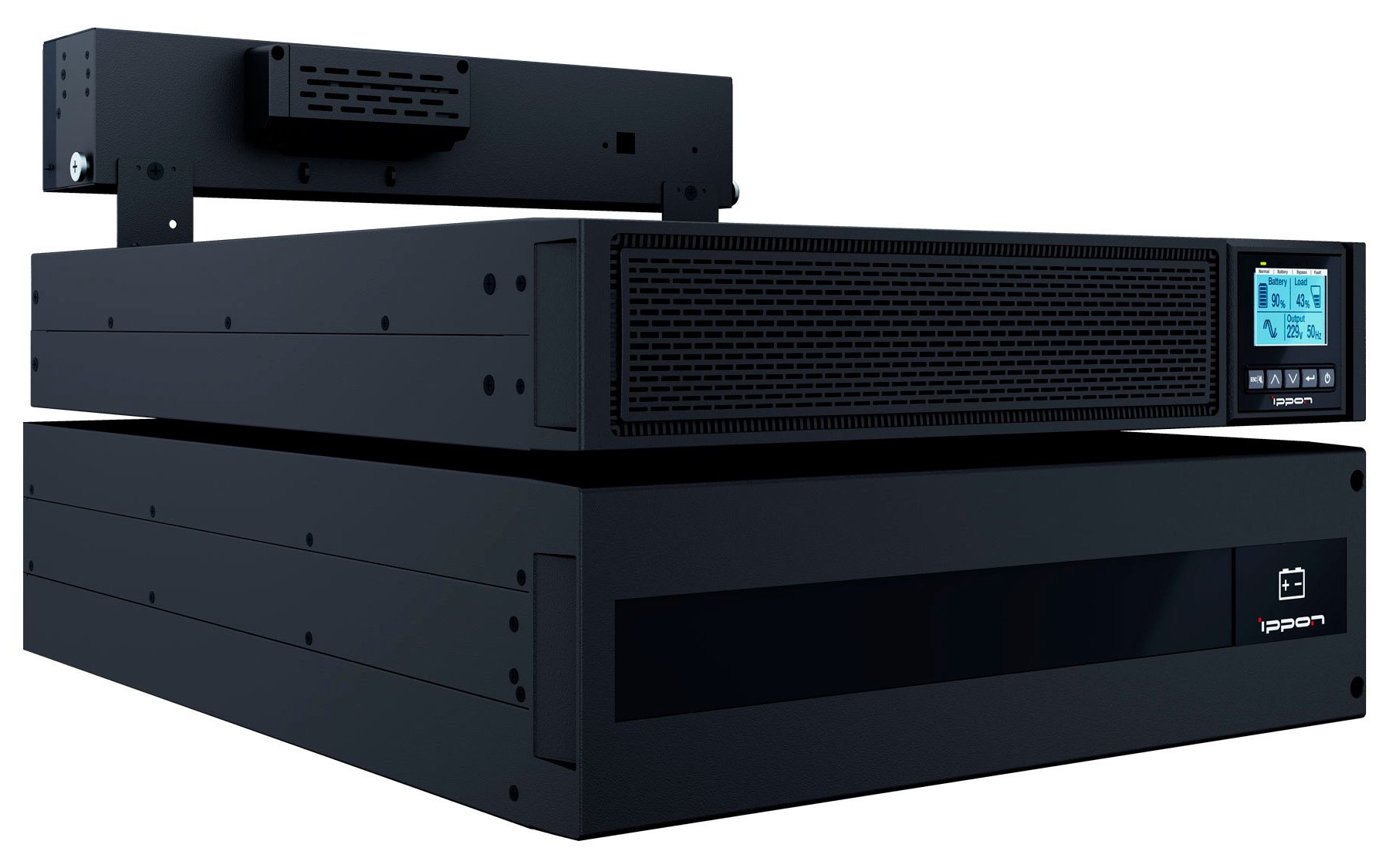

В серию входят несколько моделей, различающихся выходной мощностью: 6000 ВА и 10000 ВА. Корпуса всех ИБП выполнены из металла, которые можно установить горизонтально, вертикально с помощью подставки или встроить в 19” стойку, занимая в ней 5 посадочных мест (5U), направляющие для установки в стойку приобретаются отдельно.

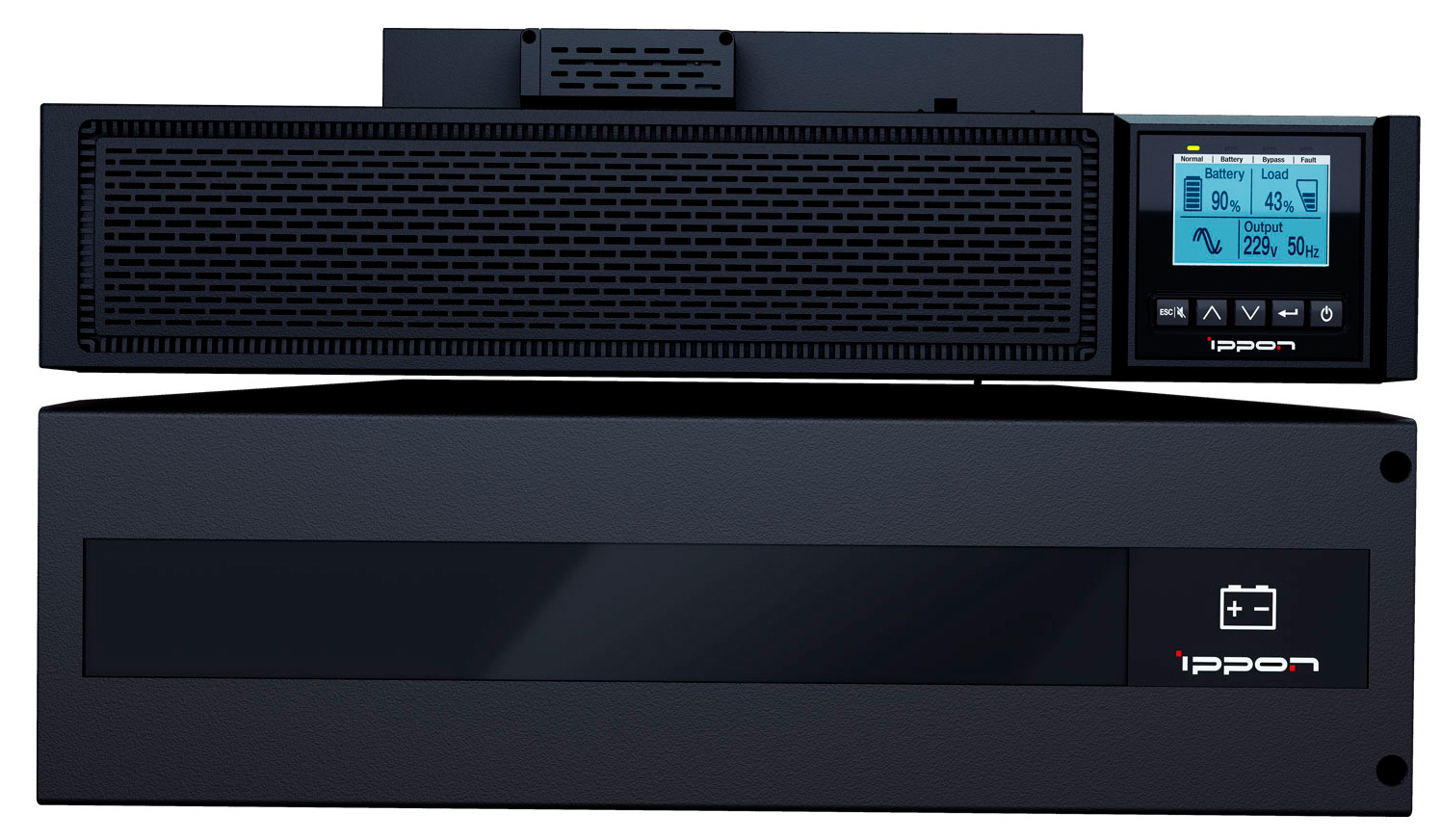

На передней панели ИБП размещён ЖК-дисплей, на котором отображается информация о режиме работы, состоянии нагрузки, событиях, измерениях и настройках и переключения рабочих режимов. Кнопки управления на передней панели позволяют пользователям выключить звуковое оповещение при неполадках питающего переменного напряжения или запустить тест последовательной самодиагностики ИБП и кнопки управления. Подсветка дисплея автоматически гаснет через 10 минут бездействия.

Рекомендуется для обеспечения бесперебойной работы и защиты:
оборудования, критичного к форме сигнала питания;
оборудования, требующего долгое время автономной работы;
мощных серверов, в том числе установленных в стойки;
периферийной компьютерной и вычислительной техники;
Для увеличения времени автономной работы можно использовать дополнительные батарейные модули INNOVA RT II 6000/10000 (приобретается отдельно).

Комплектация
Преобразовательный модуль
Батарейный модуль
Выносной блок PDU
Шнур для подключения к электросети х 1 шт.
Шнур для подключения нагрузки х 2 шт.
USB-кабель для связи с ПК х 1 шт.
Ножки для вертикального монтажа
Руководство пользователя с гарантийным талоном
Монтажные планки для установки в 19" стойку х 2 шт.
