Артикул: 192097

GATE (Равелин) Sensor-Metall

Аксессуары для шлагбаумов и автоматики, запчасти

Описание :

Сенсор металла предназначен для формирования сигнала о наличии автомобиля (металла) в указанной зоне автопроезда. Автонастройка. Питание 12-35В. Выход реле NO/NC.
подробнее
Ваша цена 8 490 ₽ Хотите купить товар дешевле? Укажите требуемое количество, email и телефон, по которому с Вами может связяться наш менеджер

Количество:

Описание

GATE (Равелин) Sensor-Metall
Сенсор металла предназначен для формирования сигнала о наличии автомобиля (металла) в указанной зоне автопроезда. Автонастройка. Питание 12-35В. Выход реле NO/NC.
GATE (Равелин) Sensor-Metall
Компания ООО «ТД Редут СБ» представляет Вам GATE (Равелин) Sensor-Metall Сенсор металла предназначен для формирования сигнала о наличии автомобиля (металла) в указанной зоне автопроезда. Автонастройка. Питание 12-35В. Выход реле NO/NC.

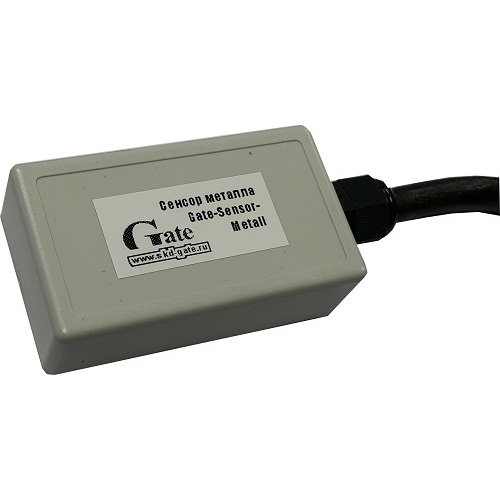

Датчик металла для автопроездов Gate-Sensor-Metall.

Сенсор металла Gate-Sensor-Metall предназначен для формирования сигнала о наличии автомобиля (металла) в указанной зоне автопроезда.

После установки датчик запоминает фоновое состояние магнитного поля и анализирует его изменение при появлении автомобиля.
Срабатывание датчика происходит в случае превышения заданного порога изменения магнитного поля.
На выходе датчика имеется реле c нормально замкнутыми (NC) и нормально разомкнутыми (NO) контактами.
Сигнал с этих контактов подается на контроллер доступа или блок управления преграждающего устройства, что обеспечивает необходимые алгоритмы работы точки проезда.

Технические характеристики:
• Время установки параметров: 3 с
• Время детектирования автомобиля: 0.5–2 с
• Выход реле (NC/COM/NO): 60В/400мА
• Напряжение питание: 12-35 В (DС)
• Потребляемая мощность: не более 1 Вт
• Длина кабеля: 10 м
• Встроенная индикация:
- Зеленый светодиод: питание;
- Красный: обнаружение изменения магнитного поля
• Габариты, мм (ШхВхГ): 40х70х24 мм
• Рабочая температура: от - 40°C до +65°C
• Конструкция: электронная плата залитая компаундом в пластиковом корпусе; несъемный 5-ти проводный кабель.
• Питание: Красный +U; Черный -U; Реле: Белый - COM; Зеленый - NO (Нормально открытый); Желтый - NC (Нормально закрытый)

Дополнительная настройка сенсора производится по интерфейсу Wi-Fi через мобильное приложение (Android) в течение 10 минут после включения питания.

Установка и настройка
Датчик устанавливается на глубине 30-50мм под поверхностью проезжей части, в средине полосы проезда, в точке, где останавливается центр автомобиля перед стоп линией. Для установки датчика достаточно проштробить поверхность покрытия дороги, уложить кабель и датчик. После настройки и проверки работоспособности требуется залить штроб асфальтом, гудроном или иным материалом.

Кабель выводится к контроллеру СКУД или УУ преграждающего устройства. При необходимости наращивания кабеля следует обеспечить надежную изоляцию места сращивания. При потребности в визуальном контроле состояния и реакции датчика можно использовать встроенные светодиоды, которые будут видны при снятой крышке датчика. Зеленый светодиод сигнализирует о подачи питания на датчик. Красный светодиод сигнализирует обнаружение автомобиля.

При подаче питания в точке эксплуатации (в отсутствии автомобиля) в течение 3 секунд датчик автоматически производит замер и запоминает фоновое состояние магнитного поля, при этом зеленый светодиод мигает. Типовой порог срабатывания предустановлен в заводских настройках.

Для более точной настройки порога срабатывания требуется использование мобильного приложения (.apk-файл в архиве) и подключения к датчику по WiFi в течение первых 10 минут после подачи питания. Заводской пароль 112233445566. В интерфейсе приложения есть центральное поле текущего параметра магнитного поля в данном месте эксплуатации. Исходя из этого уровня нужно задать эталонное значение. После проведения испытаний с различными объектами (автомобилями разной величины и высоты над поверхностью) требуется выбрать и установить требуемый минимальный порог срабатывания.


Технические характеристики:

Время установки параметров

3 с

Время детектирования автомобиля

0.5–2 с

Выход - реле (NC/COM/NO)

60В/400мА

Напряжение питание

12-35 В  (DС)

Потребляемая мощность

не более 1 Вт

Длина кабеля

10 м

Встроенная индикация

Зеленый светодиод - питание;

Красный - обнаружение изменения магнитного поля

Габариты, мм  (ШхВхГ)

40х70х24 мм

Рабочая температура

от - 40°C до +65°C


Покупая GATE (Равелин) Sensor-Metall в компании ООО «ТД Редут СБ» Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя, а так же полное гарантийное и сервисное обслуживание.
