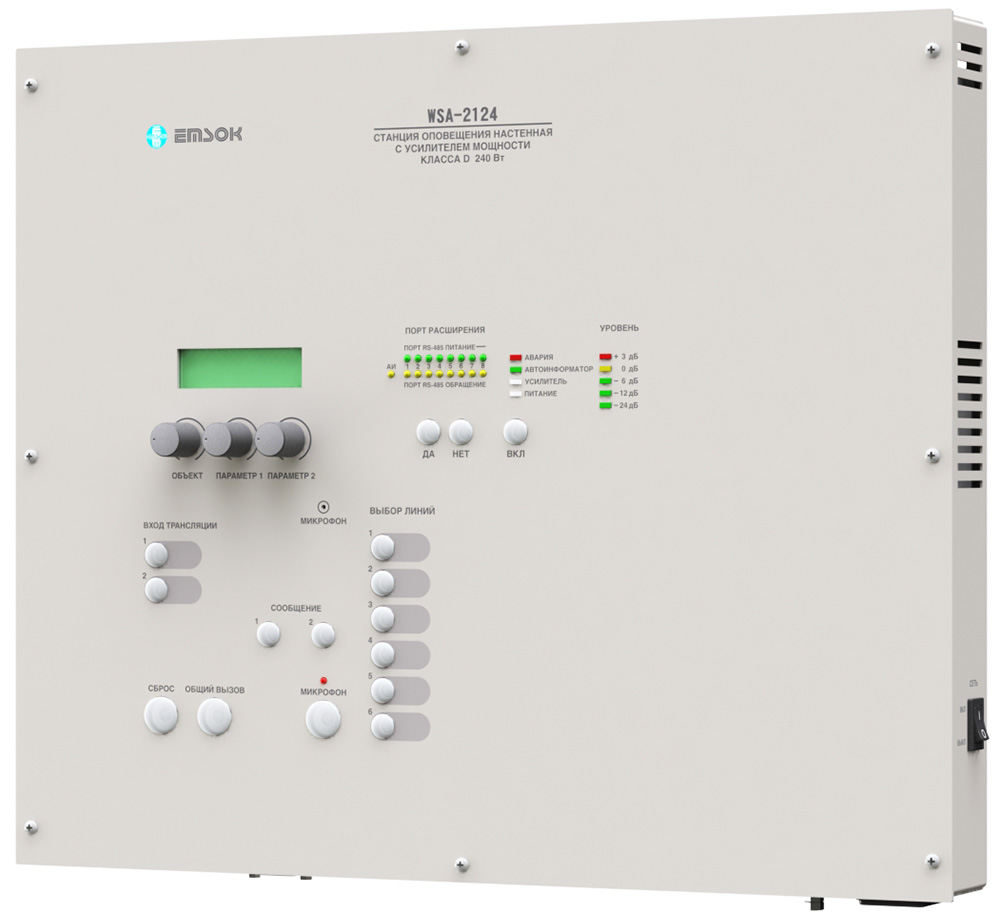

EMSOK WSA-2124
Станция оповещения настенная с усилителем мощности 240 Вт, 100 В
EMSOK WSA-2124
Компания ООО «ТД Редут СБ» представляет Вам EMSOK WSA-2124 Станция оповещения настенная с усилителем мощности 240 Вт, 100 В.

Cтанция оповещения настенная WSA-2124 со встроенным усилителем 240 Вт 100 В на 6 линий предназначена для построения системы оповещения и управления эвакуацией 3,4 и 5 типа, трансляции звуковых программ местного вещания. Станция обладает всеми функциями необходимыми для построения системы оповещения 3 типа на 6 линий и не требует дополнительных устройств, для создания системы 4 и 5 типа необходимо подключить коммутатор световых указателей, имеется возможность увеличения мощности и количества линий системы при подключении модулей расширения WEM. Является полным функциональным аналогом с улучшенными характеристиками настенной станции оповещения СПО-0230Н

Станция оповещения не требует аппаратной стойки, крепится к стене и при подключении модулей расширения WEM очень удобна для организации оповещения на объектах где требуется распределенная система или на объектах, состоящих из нескольких зданий.

Станция оповещения является самодостаточным устройством со встроенным микрофоном и пультом управления, расположенным на лицевой панели, имеется встроенный усилитель мощности класса “D”, коммутатор линий, процессор, обеспечивающий взаимодействие блоков и контроль линий.

Обладая встроенной памятью, позволяет записывать, хранить и воспроизводить сигналы оповещения и музыкальные программы в формате MP3, PCM длительностью до 1 часа.

Станция собирает информацию о состоянии всех подключенных устройств и, в случае неисправности, выводит информацию на дисплей, производит контроль линий громкоговорителей через интервал времени, заданный пользователем. При пуско-наладке производится измерение импеданса заведомо исправных линий и запись значений в память, контроль линий осуществляется сравнением значения импеданса, записанного в память прибора с импедансом этой линии в момент измерения. При отклонении импеданса от заранее записанного в память прибор выдает сигнал неисправности линии и выводит на дисплей причину неисправности: обрыв линии, отключение одного или нескольких громкоговорителей, перегрузка, короткое замыкания или утечка на землю. В случае короткого замыкания или утечки на землю прибор блокирует неисправную линию, не позволяя коммутатору подключить ее к выходу усилителя, заблокированная линия проверяется непрерывно до момента устранения неисправности и после устранения неисправности функции ее восстанавливаются.

При поступлении сигнала управления от пожарной сигнализации, ГО ЧС, пульта оператора или по заданному расписанию усилитель мощности выходит из дежурного режима. При поступлении сигнала от пожарной сигнализации происходит автоматическое включение сигнала оповещения. При поступлении сигнала от ГО ЧС или пульта оператора система включается и готова к передаче поступающей информации.

Станция имеет 8 портов для подключения приборов системы, таких как: дополнительный пульт управления, модуль расширения, вызывные панели, блок сопряжения с пожарной сигнализацией, коммутатор световых указателей (передача цифровой информации осуществляется по интерфейсу RS-485).

Станция имеет два симметричных линейных входа для подключения дополнительных источников сигнала (тюнер, CD или MP3) и один вход проводного вещания 15/30 В для подключения к сети проводного вещания "СПВ". При подключении БРУСР-М, БЦЗ и аналогичного оборудования используется вход "СПВО" и “СПВЗ” для приема сигнала на включение системы и передачи сигнала о включении (квитирование), а для передачи речевого сигнала вход "СПВ".

Станция позволяет вести оповещение в пяти режимах:

  • оперативный (с микрофона пульта или вызов заранее записанных в память сообщений, или управление местным вещанием)
  • по расписанию (вызов сообщений из памяти)
  • через заданный интервал времени (вызов сообщений из памяти)
  • по команде от пожарной сигнализации (вызов сообщений из памяти)
  • по команде ГО ЧС (включение входа СПВ для приема речевой информации)

Наличие часов реального времени, которые автоматически синхронизируются от сети проводного вещания, позволяет использовать систему для подачи школьных звонков, время начала и конца уроков легко программируется.

Станция обеспечивает местное вещание до 2-х независимых программ. Оповещение может выполняться на фоне программ местного вещания.

Для обеспечения создания систем 4 и 5 типов, имеется возможность включать речевые оповещатели и световые указатели по алгоритму, заданному проектировщиком. Алгоритмы и приоритеты легко программируются с помощью интуитивно понятного программного обеспечения, которое входит в комплект поставки.

Обратная связь с зонами оповещения обеспечивается при подключении пультов серии CPF и вызывных панелей к станции, дополнительное оборудование для организации обратной связи не требуется. Каждое устройство имеет свой адрес, который задается при помощи микропереключателей, расположенных на каждом приборе. Наличие адреса у каждой панели позволяет оператору на дисплее пульта управления видеть, с какой панели производится вызов, для удобства, каждой панели можно присвоить индивидуальное название (например: 2 этаж лестница и т.д.). Станция позволяет подключать один шлейф вызывных панелей, в котором допускается не более 31 панели, используется кабель UTP не ниже 3 категории и длина его для нормальной работы не должна превышать 1000 м. В системе может быть только один пульт управления с функцией обратной связи CPF, при необходимости могут быть подключены дополнительные пульты управления серии CPW.

Настройка, конфигурирование, диагностика состояния системы оповещения осуществляется как с помощью органов управления и индикации, расположенных на передней панели, так и с помощью ПК, подключенного по интерфейсу RS-232, в случае отсутствия на компьютере порта RS-232 используется переходник USB-RS-232.

Станция оповещения имеет много необходимых и полезных функций для создания систем оповещения и управления эвакуацией, с которыми подробно можно ознакомится в инструкции по эксплуатации.

Количество линий оповещения

6 (с возможностью расширения до 64)

Количество направлений пожарного оповещения

64

Количество состояний пожарного оповещения

64

Количество портов расширения

8

Количество выходов на усилители

2

Количество внешних коммутаторов и модулей расширения

16

Количество внешних пультов

3

Максимальное количество вызывных панелей

31

Количество приоритетов

100

Максимальное количество сообщений таймера

32

Максимальное количество сообщений автоинформатора

32

Количество расписаний

4

Количество событий в одном расписании

42

Объем памяти автоинформатора, Мб

32

Количество каналов автоинформатора

2

Количество записываемых сообщений

32

Формат звуковых фрагментов автоинформатора

PCM (8 или 22 кГц, 8 бит, знаковый) MP3 (8; 11,03; 16; 22,05; 32; 44,1; 48 кГц, поток до 192 кбит/с)

Количество линейных входов

2

Тип линейного входа

симметричный

Формат передачи звука

аналоговый, симметричный, 1,5 В

Тип выхода линий коммутатора

симметричный

Номинальное выходное напряжение линий, В

100

Номинальная выходная мощность, Вт

240

Максимальная мощность одной линии, Вт

240

Потребляемая мощность при полной нагрузке, Вт

305

Диапазон воспроизводимых частот, Гц

20…20000

Коэффициент гармоник не более, %

0,1

Контролируемые параметры линией

Импеданс, утечка на землю

Частота измерительного сигнала блока контроля, кГц

20

Напряжение срабатывания защиты блока контроля, В

5 ± 20%

Напряжение питающей сети, В

220 ±20%

Род тока питающей сети

переменный

Частота напряжения питающей сети, Гц

50

Габаритные размеры, мм

430х355х45

Масса не более, кг

6,2
