Артикул: 196949

DoorHan RS330/8MKIT

Комплекты автоматики линейного типа

Описание :

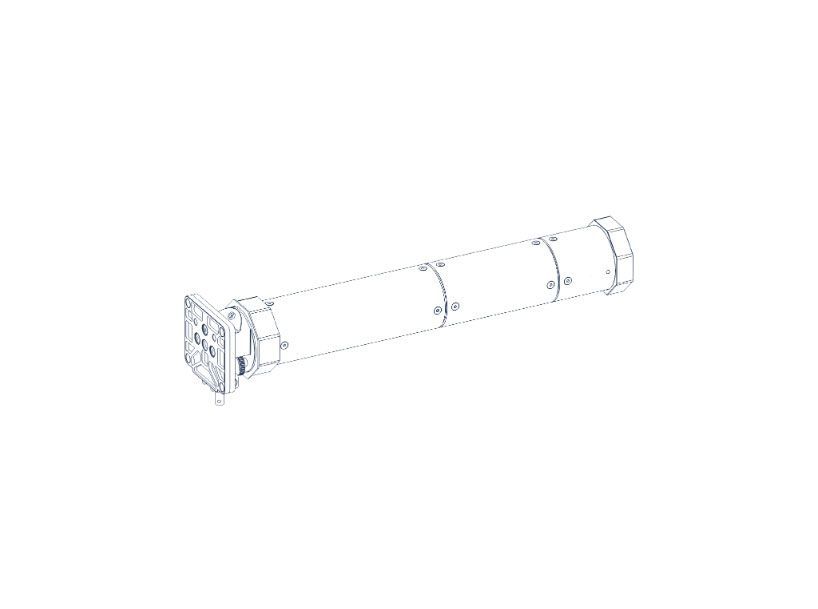

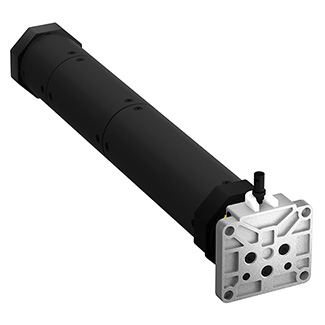

Комплект привода RS330/8M с аварийным открыванием на 102 вал

подробнее

Розн. цена 68 032 ₽

Ваша цена 57 827 ₽

Хотите купить товар дешевле? Укажите требуемое количество, email и телефон, по которому с Вами может связяться наш менеджер

Скидка -15%

Экономия 10 205 ₽

Количество:

Добавить в корзину

Скачать в PDF

Купить в 1 клик

Купить дешевле

Описание

Краткое
Полное

DoorHan RS330/8MKIT

Комплект привода RS330/8M с аварийным открыванием на 102 вал

DoorHan RS330/8MKIT

Компания ООО «ТД Редут СБ» представляет Вам DoorHan RS330/8MKIT

Комплект привода RS330/8M с аварийным открыванием на 102 вал.

Внутривальный осевой электропривод предназначен для установки на ролле- ты с интенсивностью использования 20 %. Непрерывное время работы привода составляет 4 минуты (до срабатывания термозащиты и временного отключения привода).
Вращающий момент и параметры каждой модели указаны на этикетке привода. Проверьте соответствие технических характеристик привода весу полотна.
В комплект привода DoorHan входят два адаптера (для соединения с валом) и набор крепежных элементов.
Для управления приводом необходимо использовать двухполярные выключатели или дополнительные блоки управления.

Крутящий момент, Нм 330
Скорость вращения, об/мин 8
Мощность, Вт 910

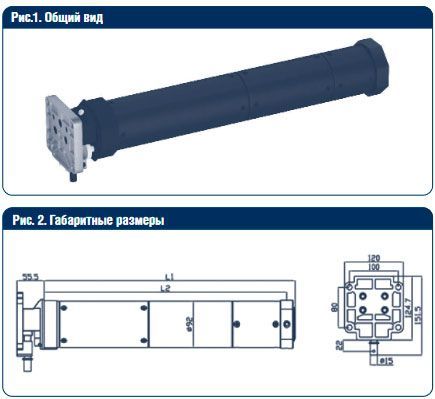

Длина, мм 565

МОНТАЖ Подготовка привода
Установите на привод внутренний (пластиковый) адаптер, совместив шлицы кольца на приводе и шлицы на адаптере.
В шпоночный паз вала привода установите шпонку.
Установите внешний адаптер, совместив шлиц со шпонкой.

ВНИМАНИЕ!
Не допускается забивание адаптера на вал привода.
Крепление к валу
Отметьте 4 грани октагонального вала, в которые будут вкручены крепежные болты. Вставьте привод внутрь вала таким образом, чтобы сдвоенные ребра жесткости на внешнем адаптере совпали с ранее отмеченной гранью вала (см. рис. 4).
Плотно совместите вал с приводом, закрутите крепежные болты для внешнего адаптера (см. рис. 4) и 2 самореза как показано на рис. 3 для внутреннего адаптера.

ВНИМАНИЕ!
Внутренний (пластиковый) адаптер крепится к валу двумя саморезами. Для предотвращения повреждения привода при креплении внутреннего адаптера необходимо использовать короткие саморезы.
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Проверьте наличие питающего напряжения 220 В (50 Гц).

КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ
Привод поставляется с заводской установкой концевых выключателей, обеспечивающей два оборота выходного вала в обоих направлениях.
Поворачивая винты по часовой стрелке (закручивая), вы увеличиваете обороты двигателя (увеличиваете пройденный путь полотна).

Указанная последовательность настройки концевых выключателей действительна для установки привода как с левой, так и с правой стороны.

Настройка
После установки привода и перед подсоединением к валу полотна роллет, запустите его в направлении закрывания до его остановки.
Продолжая подачу питания, поверните нижний винт по часовой стрелке (+) таким образом, чтобы вал достиг удобной позиции для подсоединения полотна роллет.
После соединения вала с полотном роллет, вращая нижний винт по или против часовой стрелки, добейтесь правильной установки «закрытого» положения.
Откройте роллеты до остановки двигателя, затем, не прекращая подачу энергии и поворачивая верхний винт по часовой стрелке (+), установите роллеты в правильное «открытое» положение.

ВНИМАНИЕ! Проверьте правильность направления вращения.
При корректировке настройки концевого выключателя «открытого» положения в случае превышения, немного опустите роллеты, затем поверните верхний винт против часовой стрелки (-). Затем повторите все действия, начиная с 4-го пункта, до установки правильного «открытого» положения.

Ручное открывание применимо только при отключенном питании.
Поворачивая винты против часовой стрелки (откручивая), вы уменьшаете обороты двигателя (уменьшаете пройденный путь полотна).
Привод с ручным управлением следует устанавливать строго горизонтально, перпендикулярно крепежной пластине.
Ручное управление предназначено только для случаев отключения электропитания (аварийных случаев).
Ручное управление имеет ограниченный ресурс работы: около 200 циклов открывания/закрывания.
Для аварийного открывания используется петля аварийного открывания либо кардан аварийного открывания.
