DoorHan AR6-KIT
Комплект приводов ARM-320 для складных ворот (4+4), 220В
DoorHan AR6-KIT
Компания ООО «ТД Редут СБ» представляет Вам DoorHan AR6-KIT
Комплект приводов ARM-320 для складных ворот (4+4), 220В.

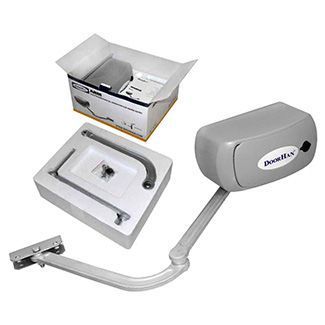

Электромеханический привод ARM-320 — это устройство рычажного типа, предназначенное для автоматизации распашных ворот и отдельно стоящих калиток с весом створки до 400 кг.
Электромеханический привод рычажного типа ARM‑320 предназначен для автоматизации уличных двухстворчатых распашных ворот или распашной калитки. Привод состоит из самоблокирующегося электромеханического мотор-редуктора, с защитным кожухом и системы шарнирного рычага, который монтируется на створку. У добная и безопасная система расцепления позволяет вручную открывать или закрывать створку в случае отсутствия электропитания или каких-либо неисправностей в блоке управления. Работа автоматической системы контролируется выносным блоком управления в ударопрочном, герметичном корпусе.
Привод ARM-320 адаптирован к эксплуатации в различных климатических условиях, сертифицирован и отвечает всем российским и европейским нормам безопасности. Применение высококачественных материалов и морозоустойчивой смазки обеспечивает бесперебойное функционирование привода в диапазоне температур от –20 до +55 °С. Широкий диапазон рабочего напряжения (от 180 до 280 В) позволяет использовать привод в сетях с нестабильным напряжением. Благодаря большому крутящему моменту (320 Нм), ARM-320 может быть установлен на промышленные ворота массой до 800 кг.
- Высокая надежность и безопасность.
- Возможность открытия ворот как наружу, так и внутрь.
- Отсутствие зоны защемления у рычагов типа «ножницы».
- Монтаж без сварочных работ.
- Возможность установки привода на столбы больших размеров и на любую поверхность благодаря специальной монтажной пластине.
- Использование одного типа привода для правой и левой створки ворот.
- Удобный доступ к системе разблокировки.
- Высокий уровень защиты от воздействия негативных факторов окружающей среды.
- Гальванизированные рычаги привода имеют высокую антикоррозийную устойчивость.
- Сертифицирован в Европе.
Технические характеристики:
Напряжение питания 220 В, 50 Гц
Мощность 150 Вт
Интенсивность 30%
Степень защиты IP54
Диапазон рабочих температур –20…+55°C
Максимальная длина створки 3 м
Максимальный вес створки 400 кг
Максимальное количество пультов для встроенного приемника 60 шт.
Особенности:
Простые в установке и подключении электромеханические концевые выключатели
Электропривод имеет герметичный корпус, исключающий попадание внутрь влаги и пыли
Дисплей, отображающий режим работы электропривода
Легко подключаемые съемные клеммы
Отсутствие зоны защемления у рычагов типа «ножницы».
В случае отсутствия электроэнергии привод можно разблокировать с помощью встроенного расцепителя. Для защиты от несанкционированной разблокировки привод оснащен замком
Защита от помех в электросети
Встроенный приемник
Внешний вид и конструкция:
Корпус привода выполнен из ударопрочного ABS-пластика с высокими электроизоляционными свойствами. Большая толщина и качество пластика надежно защищают внутреннюю часть привода от деформаций и негативных воздействий окружающей среды. Элегантный корпус придает приводу эстетичный вид, а резиновые уплотнители предотвращают проникновение в механизм пыли и влаги. Такой важный элемент, как блок концевых выключателей, надежно закрыт корпусом, имеющим класс защиты IP54. Цветной пластик корпуса позволяет электроприводу сохранять первоначальный внешний вид на протяжении всего периода эксплуатации.
Привод ARM-320 оснащен самоблокирующимся редуктором, который обеспечивает запирание ворот в крайних положениях и исключает необходимость установки дополнительных замков на них.
Для открытия или закрытия ворот при отсутствии электроэнергии предусмотрен механический расцепитель, при повороте рычага которого происходит разблокировка редуктора, благодаря чему привести ворота в движение можно вручную.
Мотор и редуктор привода Arm-320 выполнены в едином корпусе, что делает его максимально компактным.
Для предотвращения несанкционированной разблокировки ворот, рычаг системы расцепления находится под специальной крышкой с замком. Для обеспечения работоспособности замка в любых климатических условиях, он оснащен пылевлагозащитным кожухом, который надежно защищает личину замка от воздействий окружающей среды.
Привод оборудован цветными микровыключателями, которые помогают максимально точно и просто отрегулировать остановку створок ворот в крайних положениях. Двусторонняя конструкция блока концевых выключателей позволяет использовать его на приводе, установленном как на левой части проема ворот, так и на правой, что обеспечивает исключительно удобный монтаж и настройку.
Для обеспечения максимальной безопасности при работе привода, была разработана специальная конструкция рычага, у которого отсутствуют зоны защемления типа «ножницы».
Для идентификации привода в период гарантийного обслуживания, на корпусе расположена специальная маркировка — индивидуальный код привода для быстрого определения даты производства, времени и места продажи, номера гарантийного талона. Наличие данной информации помогает существенно сократить стандартные сроки выполнения гарантийных обязательств.
При достижении температуры привода в 125 °С во время интенсивного использования, срабатывает термозащита, и привод отключается, защищая электродвигатель от перегрева и выхода из строя.
Одним из преимуществ рычажного привода является универсальность конструкции, которая предусматривает его установку как на левую, так и на правую сторону ворот для открытия наружу или внутрь огороженной территории.
Плата управления:
Плата управления произведена в соответствии со всеми действующими стандартами безопасности.
Преимуществами платы являются удобство и простота настройки работы привода. Все клеммы на плате подписаны, что помогает производить подключения интуитивно и очень быстро.
Легкосъемные клеммы значительно упрощают процесс подключения.
Морозоустойчивый LED-дисплей позволяет визуально контролировать все этапы программирования работы привода и получать информацию о количестве записанных пультов ДУ.
Трансформатор, за счет увеличенного сечения провода обмотки и оптимизированного сердечника, обладает улучшенными электрическими характеристиками.
Оптимально подобранное значение рабочего напряжения варистора позволяет защитить трансформатор и плату от высоковольтных импульсных помех.
Надежная гальваническая развязка между силовыми и сигнальными цепями исключает влияние силовых цепей на сигнальные.
Входное и выходное напряжение контролируется двумя предохранителями.
На плате предусмотрены специальные измерительные точки для проведения автоматического тестирования в процессе ее производства, что гарантирует высокое качество исполнения платы и ее работоспособность.
Для дистанционного управления приводом с помощью пульта ДУ, в плату встроен приемник с несущей частотой 433 МГц, в который можно прописать до 60 пультов ДУ.
Для защиты от влаги, поверхность платы покрыта лаком.
Функции программирования:
Программирование работы привода осуществляется при помощи кнопок, расположенных на плате управления. Все этапы программирования отображаются на дисплее.
Простота и интуитивность программирования всегда лежали в основе разработок программного обеспечения DoorHan. Вот почему процесс программирования работы привода разложен на этапы и имеет элементарную логику.
Плата позволяет запрограммировать ряд функций, обеспечивающих комфорт и безопасность использования приводов.
• Реализована возможность подключения светофора.
• Универсальный блок управления используется с приводами, работающими по системе концевых выключателей или системе упоров, как с одной створкой, так и с двумя.
• В блоке управления реализована логика раздельного управления воротами, а также логика работы с электромагнитным замком.
• Алгоритм удаленного программирования пультов.
• Функция замедления перед крайними положениями ворот.
• Функция сброса параметров на заводские настройки.
• Зуммер для звукового сопровождения записи/стирания пультов.
• Реверс по усилию, который имеет отдельную настройку.
• Функция автоматического закрывания ворот через установленный промежуток времени.
Особенности комплектации:
Передний кронштейн имеет 3 отверстия для настройки оптимального положения рычага на уже установленном кронштейне.
При разработке привода ARM-320 особое внимание было уделено простоте и удобству монтажа. За счет мощной крепежной пластины, привод может быть установлен на столбы больших размеров с любым качеством поверхности. Это позволяет использовать его в местах, где применить другие типы приводов просто невозможно.
Мощные гальванизированные рычаги привода изготовлены из высококачественной стали и имеют высокую антикоррозийную устойчивость, благодаря чему они сохраняют эстетичный внешний вид и свою работоспособность на протяжении всего срока эксплуатации.
Покупая DoorHan AR6-KIT в компании ООО «ТД Редут СБ» Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя, а так же полное гарантийное и сервисное обслуживание.
