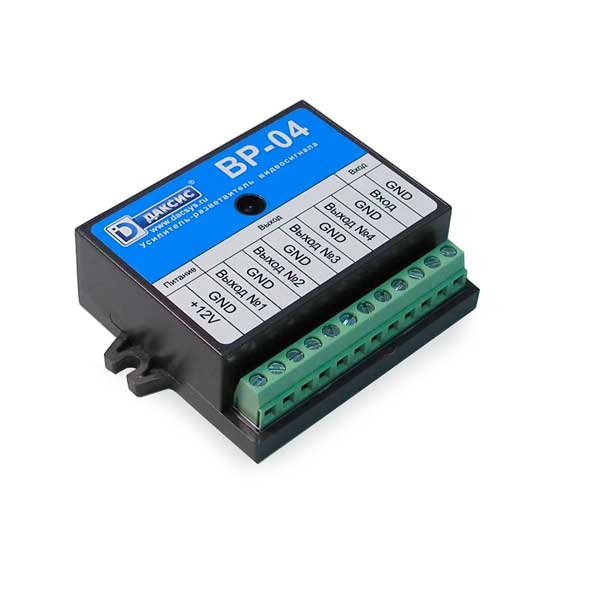

Даксис Усилитель-разветвитель ВР-04

Компания ООО «ТД Редут СБ» представляет Вам Даксис Усилитель-разветвитель ВР-04

Усилитель-разветвитель видеосигнала четырех канальный ВР-04
Совместим с CVBS, AHD и аналогичными видеоформатами.
Видеоусилитель предназначен для усиления и восстановительной коррекции видеосигнала с разделением его на четыре независимых канала, для распределения его нескольким разным потребителям; переключатель типа нагрузки по видеовходу (согласованный 75 Ом или промежуточный) и переключатель типа входа по постоянной составляющей (открытый или закрытый).

Усилитель-разветвитель видеосигнала четырех канальный ВР-04
Совместим с CVBS, AHD и аналогичными видеоформатами.

Видеоусилитель предназначен для усиления и восстановительной коррекции видеосигнала с разделением его на четыре независимых канала, для распределения его нескольким разным потребителям. Использование четырех независимых усилительных каналов позволило полностью избежать влияния характера нагрузки одного выхода видеоусилителя на сигнал на других выходах. Для каждого канала предусмотрена независимая регулировка коэффициента усиления, для лучшего согласования с видеовходом каждого потребителя; защита от короткого замыкания видеовыходов; помехоподавляющий фильтр, стабилизатор и защита от подачи напряжения неправильной полярности по входу питания; переключатель типа нагрузки по видеовходу (согласованный 75 Ом или промежуточный) и переключатель типа входа по постоянной составляющей (открытый или закрытый). Для индикации наличия напряжения питания и подсветки платы в темных условиях монтажа, предусмотрен светодиод подсветки элементов регулировки.

Для увеличения количества потребителей видеоусилители можно соединять параллельно по входам видеосигнала и питания, при этом на всех видеоусилителях, кроме самого удаленного от источника видеосигнала, должна быть отключена нагрузка 75 Ом переключателем 75Ω (вниз), а источник питания должен быть рассчитан на соответствующую нагрузку. При необходимости можно отсечь постоянную составляющую входного видеосигнала, установив закрытый тип входа переключателем DC (вниз). Подробности смотрите на обороте этой инструкции.

Напряжение питания	+10..+16В	использовать только источник постоянного напряжения!
Ток потребления	40..100мА	зависит от характера нагрузки, длины линии и уровня видеосигнала
Полоса пропускания	до 85МГц	совместим с CVBS, AHD и аналогичными видеоформатами
Входное сопротивление	75 Ом />3 MOm	переключатель 75Ωвключен (вверх) / выключен (вниз)
Коэффициент усиления	0..12дБ
Напряжение входного сигнала	0.5 .. 1.5 Vp-p
Выходное сопротивление	75 Ом
Климатические условия	-10..75°С, влажность 10..85%

Упаковка:

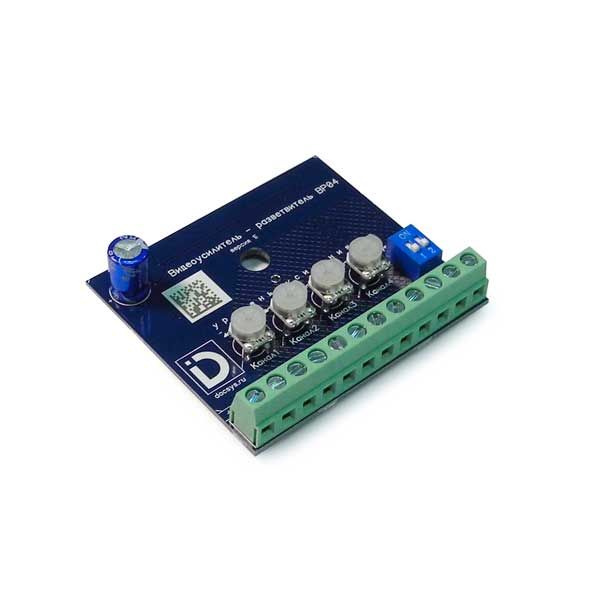

Размер платы усилителя-разветвителя видеосигнала ВР-04 52х61х15

Размер усилителя-разветвителя видеосигнала ВР-04 в корпусе 54х66х21

Индивидуальная упаковка ВР-04 имеет размер 80х60х32

Групповая упаковка имеет размер 267х160х187, вес одной коробки с ВР-04 (45шт.) 2,85кг.
