BOSCH NDM-7703-AL
Мультисенсорная IP-камера, четыре объектива с моторизованным управлением фокусировкой и зумом, 20MP, 3,7–7,7мм, 30 кадров/с, IVA, H.265, IK10, IR, IP66
BOSCH NDM-7703-AL
Компания ООО «ТД Редут СБ» представляет Вам BOSCH NDM-7703-AL
Мультисенсорная IP-камера, четыре объектива с моторизованным управлением фокусировкой и зумом, 20MP, 3,7–7,7мм, 30 кадров/с, IVA, H.265, IK10, IR, IP66

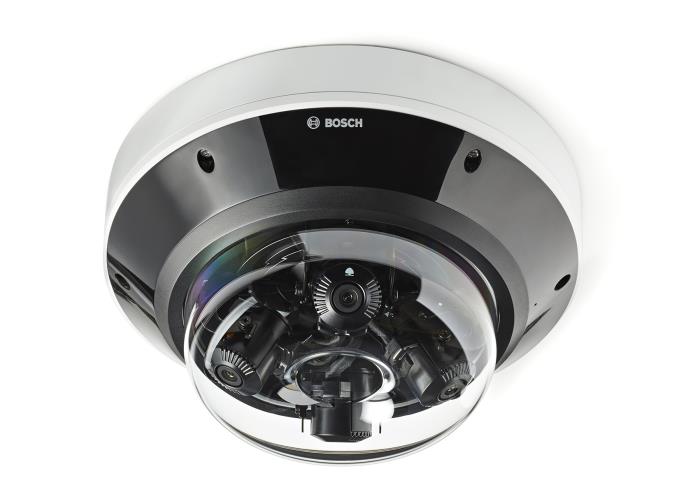

ИК-камера FLEXIDOME multi 7000i IR спроектирована в расчете на высокие рабочие характеристики и оснащена четырьмя независимыми модулями, каждая с моторизованным объективом, который позволяет настроить зум/фокус. Это упрощает установку, способствует сокращению расходов и дает возможность гибко настраивать область обзора камеры. С помощью камеры можно одновременно получать изображения четырех разных зон, что идеально, когда требуется широка зона обзора, например при наблюдении за дорожным движением на перекрестке или за прилегающей территорией на углу здания. Благодаря встроенной ик-подсветке на 360° камера позволяет получать четкое изображение в условиях очень низкой освещенности, например в ночное время или в сумерках. Когда объективы расположены под прямым углом, камера может даже обеспечить обзор на все 360°. А функция зума позволяет получать подробные изображения объектов, расположенных на большом расстоянии.
Четыре головки с разрешением 5 Мп при частоте 30 кадров/с — в одной камере с одним IP-адресом
Простая и гибкая установка — четыре объектива с моторизованным управлением фокусировкой и зумом
Расширенный динамический диапазон (HDR) — отображение всех деталей как в ярко освещенных, так и в темных зонах сцены
Встроенная функция Intelligent Video Analytics — автоматическая подача сигналов тревоги и быстрое получение полезных данных
Встроенная круговая ИК-подсветка работает на расстоянии до 30 м в условиях полного отсутствия освещения.
Технические характеристики
Питание
Входное напряжение 45 Вт (PoE 802.3bt, тип 3, класс 5, при
рабочей температуре от -50 °C до +55 °C)
30 Вт (PoE 802.3at, тип 2, класс 4, при
рабочей температуре от -20 °C до +55 °C)
24 В перем. тока ±10%
PoE и дополнительный источник питания могут
быть подключены одновременно для
обеспечения резервирования
Примечание. Несовместимо с NPD-6001B
и NPD-9501A.
Потребляемая
мощность
(типовая/
максимальная)
PoE++: 37,6 Вт
PoE+: 19,44 Вт (без нагревателя)
24 В перем. тока: 2,59 A / 37,6 Вт
Матрица
Тип матрицы 4 КМОП-матрицы 1/2,7"
Чувствительность
Измерено в соответствии с IEC 62676, часть 5 (1/25, F1,9)
Цветной режим 0,091 лк
Ч/б режим 0,012 лк
С ИК-подсветкой 0 лк
Динамический диапазон
Расширенный
динамический
диапазон (HDR)
120 дБ (WDR)
HDR: измерено в
соответствии с IEC
62676, часть 5
101 дБ (WDR)
Ночное видение
Расстояние 30 м
Светодиод Светодиодная матрица 360⁰ с высоким КПД,
850 нм
Ночное видение
Интенсивность ИКподсветки
Настраиваемая
Оптика
Объектив 3,7–7,7 мм
F1,9
Регулировка Моторизованное управление зумом/
фокусировкой
Дневной и ночной
режимы
Переключаемый ИК-фильтр
Угол обзора Широкоугольный объектив: 85,1º x 62º (Г x В)
Максимальный зум: 38,7º x 29,0º (Г x В)
Угол обзора
(максимальный
комбинированный)
Охват до 360º (в зависимости от положения и
наклона объективов)
Платформа
Общая платформа
продуктов
CPP14
Потоковая передача видео
Сжатие видео H.265; H.264; M-JPEG
Потоковая передача Несколько индивидуально настраиваемых
потоков в форматах H.264, H.265 и M-JPEG;
настраиваемые значения частоты кадров и
полосы пропускания.
Области интереса (ROI)
Задержка камеры 120 мс
Структура GOP IP
Частота кадров 1–30 кадров/с
Отношение сигнал/
шум
> 55 дБ
Разрешение видео (Г x В)
Макс. разрешение 4 x 2592 x 1944 (4:3) при 30 кадров/с
4 x 2560 x 1440 (16:9) при 30 кадров/с
Доступно несколько менее высоких разрешений в формате 4:3 и 16:9,
которые можно индивидуально выбирать для видеопотока и модуля
Настройка изображения
Зеркальное
Вкл./выкл.
Поворот изображения 0° / 180
Настройка изображения
Расположение Координаты/высота установки
Функции видео
Баланс белого От 2300 до 10 000 K, 3 автоматических
режима («Базовый», «Стандартный»,
«Натриевая лампа»), режим «Ручной» и режим
«Удержание»
Затвор Автоматический электронный затвор (AES)
Фиксированный затвор с возможностью
выбора: от 1/25[30] до 1/15 000
Установка затвора по умолчанию
Дневной и ночной
режимы
«Авто» (настраиваемый порог переключения),
«Цветной», «Монохромный»
Подавление шума Динамическое шумоподавление с 3 уровнями:
«Низкий», «Средний» и «Высокий»
Режимы сцены «Стандартный», «Натриевое освещение»,
«Повышение чувствительности», «Подсветка»,
«Яркий», «Только цвет»
Маскировка части
изображения
Восемь полностью программируемых
независимых зон на каждый модуль
Накладываемые
надписи
Полностью программируемые для каждого
модуля: имя, логотип, время, тревожное
сообщение
Дополнительные
функции
Регулировка контраста, уровня
насыщенности, яркости, резкости, уровня
АLC; противотуманный фильтр
Анализ видеоданных
Тип анализа Intelligent Video Analytics, Camera Trainer
Правила тревог
(комбинируемые)
Любой объект, объект в поле, пересечение
линии, вход/выход из поля, праздношатание,
следование маршруту, неподвижный/
пропавший объект, подсчет, заполнение,
оценка плотности скопления людей,
изменение условий, поиск сходства, поток/
встречный поток
Количество правил
(одновременных)
16 на модуль
Фильтры объекта Длительность, размер, соотношение сторон,
скорость, направление, цвет, классы объектов
Анализ видеоданных
Режимы отслеживания Стандартное двухмерное отслеживание,
трехмерное отслеживание, трехмерное
отслеживание людей, отслеживание
кораблей, режим музея
Классы объектов Человек, машина, велосипед, грузовик
Калибровка/
географическое
местоположение
Автоматически на основе показаний
гироскопического датчика, фокусного
расстояния и высоты установки камеры
Дополнительные
функции
Обнаружение попыток несанкционированного
вмешательства
Локальное хранилище
Внутреннее ОЗУ 5 с предтревожной записи
Разъем для карты
памяти
Карта памяти micro SDXC / SDHC / SD
SD-карты
промышленного
класса
Продолжительный срок службы и поддержка
мониторинга работоспособности (если это
поддерживается SD-картой) для
заблаговременного определения
необходимости в обслуживании.
Вход/выход
Линейный аудиовход 0,6 В (среднекв.), 40 кОм
Линейный аудиовыход 1,0 В (среднекв.), 10 кОм
Микрофон 1 встроенный микрофон (может быть
отключен)
Вход тревожного
сигнала
1 вход
Активация входа
тревожного сигнала
Активация коротким замыканием или
напряжением 5 В пост. тока
Выход тревожного
сигнала
1 выход
Напряжение выхода
тревожного сигнала
30 В пост. тока, макс. ток нагрузки 0,5 А
Ethernet RJ-45
USB USB 2.0 Type C, для подключения USBадаптера беспроводного интерфейса для
настройки и ввода в эксплуатацию (продается
отдельно, будет доступен в 2022 г.)
Волоконно-оптический
интерфейс (продается
отдельно)
Комплект медиаконвертера «Ethernet в
оптоволокно» (VG4-SFPSCKT),
устанавливаемый в шкаф видеонаблюдения
Вход/выход
(NDA-U-PA0, NDA-U-PA1 или NDA-U-PA2),
предоставляет оптоволоконный интерфейс
для подключения к установленной камере.
Потоковая передача аудио
Стандарт G.711, частота дискретизации 8 кГц
L16, частота дискретизации 16 кГц
AAC-LC, 48 Кбит/с при частоте дискретизации
16 кГц
AAC-LC, 80 Кбит/с при частоте дискретизации
16 кГц
Отношение сигнал/
шум
> 50 дБ
Потоковая передача
аудио
Дуплекс/полудуплекс
Сеть
IP Один IP-адрес для всех четырех модулей
Протоколы IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP/RTCP,
IGMP V2/V3, ICMP, ICMPv6, RTSP, FTP, ARP,
DHCP, APIPA (Auto-IP, link local address), NTP
(SNTP), SNMP (V1, V3, MIB-II), 802.1x, DNS,
DNSv6, DDNS (DynDNS.org, selfHOST.de, noip.com), SMTP, iSCSI, UPnP (SSDP),
DiffServ (QoS), LLDP, SOAP, Dropbox™, CHAP,
digest authentication
Ethernet 10/100/1000 Base-T
Совместимость ONVIF Profile S; ONVIF Profile G; ONVIF Profile T
Безопасность данных
Доверенный
платформенный
модуль (TPM) на базе
Secure Element
RSA 4096 бит, AES/CBC 256 бит
PKI Сертификаты X.509
Шифрование Полное сквозное шифрование с поддержкой
VMS
Сеть: TLS1.0/1.1/1.2, AES128, AES256
Локальное хранилище: XTS-AES
Проверка
подлинности видео
Контрольная сумма, MD5, SHA-1, SHA-256
Защита прошивки Подписанная прошивка, защищенная загрузка
Механические характеристики
Размеры (Г x В) 275 x 137 мм
Механические характеристики
Вес 3350 г
Цвет Белый (RAL9003)
Гироскопический
датчик
Да, 1 на модуль
Регулировка
положения объективов
по четырем осям
Панорамирование: 0º–360º
Поворот по горизонтали: -20º–20º
Наклон: 0º–105º
Вращение: -90º–90º
Купол камеры Прозрачный поликарбонат с покрытием с УФфильтром и защитой от царапин
Корпус Алюминий с осушающей мембраной и
водонепроницаемой областью подключения
Монтаж В комплект поставки входит монтажная
пластина для установки на поверхность, на 4-
дюймовую квадратную распределительную
коробку и на одно- или двухместную
монтажную коробку
Кабелепровод Боковой ввод для кабелепровода 3/4" NPT
(M25) (продается отдельно)
Условия эксплуатации
Рабочая температура PoE++ (с нагревателем): от -50 до +55 °C
PoE+ (без нагревателя): от -20 до +55 °C
Температура хранения От -40 до +70 °C
Температура
холодного запуска
-20 °C
Рабочая влажность Отн. влажность от 5 до 93 %, без конденсации
Отн. влажность 100 %, с конденсацией
Влажность при
хранении
Отн. влажность до 98 %
Ударопрочность IK10
Защита от воды и пыли IP66 и NEMA, тип 4X
Покупая BOSCH NDM-7703-AL в компании ООО «ТД Редут СБ» Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя, а так же полное гарантийное и сервисное обслуживание.
