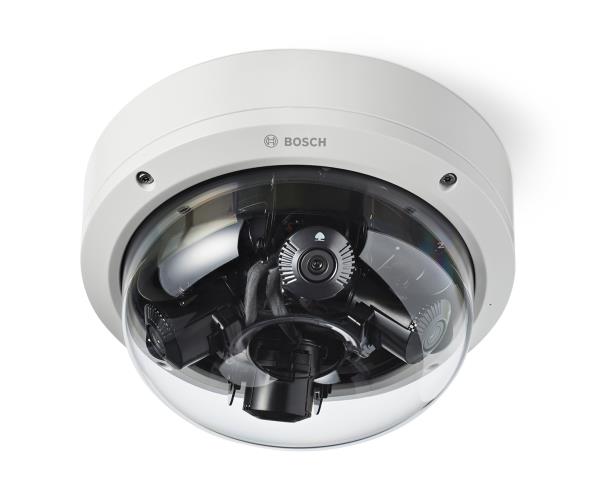

BOSCH NDM-7703-A
Мультисенсорная IP-камера, четыре объектива с моторизованным управлением фокусировкой и зумом, 20MP? 3,7–7,7мм, 30 кадров/с, IVA, H.265, IK10,IP66
BOSCH NDM-7703-A
Компания ООО «ТД Редут СБ» представляет Вам BOSCH NDM-7703-A
Мультисенсорная IP-камера, четыре объектива с моторизованным управлением фокусировкой и зумом, 20MP? 3,7–7,7мм, 30 кадров/с, IVA, H.265, IK10,IP66
Камера FLEXIDOME multi 7000i спроектирована в расчете на высокие рабочие характеристики и оснащена четырьмя независимыми модулями, каждая с моторизованным объективом, который позволяет настроить зум/фокус. Это упрощает установку, способствует сокращению расходов и дает возможность гибко настраивать область обзора камеры. С помощью камеры можно одновременно получать изображения четырех разных зон, что идеально, когда требуется охватить обширное пространство, например, при наблюдении за дорожным движением на перекрестке или за прилегающей территорией на углу здания. Когда объективы расположены под прямым углом, камера может даже обеспечить обзор на все 360°. А функция зума позволяет получать подробные изображения объектов, расположенных на большом расстоянии.
Четыре головки с разрешением 5 Мп при частоте 30 кадров/с — в одной камере с одним IP-адресом
Простая и гибкая установка — четыре объектива с моторизованным управлением фокусировкой и зумом
Расширенный динамический диапазон (HDR) — отображение всех деталей как в ярко освещенных, так и в темных зонах сцены
Встроенная функция Intelligent Video Analytics — автоматическая подача сигналов тревоги и быстрое получение полезных данных
Технические характеристики
Питание
Входное напряжение 30 Вт (в соответствии с IEEE 802.3at, тип 2,
класс 4 (PoE+))
24 В перем. тока ±10 %
Питание
PoE+ и дополнительный источник питания
могут быть подключены одновременно для
обеспечения резервирования
Потребляемая
мощность
(типовая/
максимальная)
PoE+: 18,02 Вт
24 В перем. тока: 1,1 A / 16,0 Вт
Матрица
Тип матрицы 4 КМОП-матрицы 1/2,7"
Эффективные пиксели 4 x 2592 (Г) x 1944 (В)
Чувствительность
Измерено в соответствии с IEC 62676, часть 5 (1/25, F1,9)
Цветной режим 0,091 лк
Ч/б режим 0,012 лк
Динамический диапазон
Расширенный
динамический
диапазон (HDR)
120 дБ (WDR)
Измерено в
соответствии с IEC
62676, часть 5
105 дБ (WDR)
Оптика
Объектив 3,7–7,7 мм
F1,9
Регулировка Моторизованное управление зумом/
фокусировкой
Управление
диафрагмой
Управление с помощью сигнала пост. тока (DCдиафрагма)
Дневной и ночной
режимы
Переключаемый ИК-фильтр
Угол обзора Минимальный зум: 85,6º x 62,4º (Г x В)
Максимальный зум: 39,0º x 29,2º (Г x В)
Оптика
Угол обзора
(максимальный
комбинированный)
Охват до 360º (в зависимости от положения и
наклона объективов)
Платформа
Общая платформа
продуктов
CPP14
Потоковая передача видео
Сжатие видео H.265; H.264; MJPEG
Потоковая передача Несколько индивидуально настраиваемых
потоков в форматах H.264, H.265 и M-JPEG;
настраиваемые значения частоты кадров и
битрейта.
Области интереса (ROI)
Задержка камеры 120 мс
Структура GOP IP, IBP, IBBP
Частота кадров 1–30 кадров/с
Отношение сигнал/
шум
>55 дБ
Разрешение видео (Г x В)
Макс. разрешение 4 x 2592 x 1944 (4:3) при 30 кадров/с
4 x 2560 x 1440 (16:9) при 30 кадров/с
Доступно несколько менее высоких разрешений в формате 4:3 и 16:9,
которые можно индивидуально выбирать для видеопотока и модуля
Настройка изображения
Зеркальное
Вкл./выкл.
Поворот изображения 0° / 180°
Расположение Координаты/высота установки
Функции видео
Баланс белого От 2300 до 10 000 K, 3 автоматических
режима («Базовый», «Стандартный»,
«Натриевая лампа»), режим «Ручной» и режим
«Удержание»
Выдержка Автоматический электронный затвор (AES)
Фиксированная выдержка с возможностью
выбора: от 1/25[30] до 1/15 000
Установка выдержки по умолчанию
Дневной и ночной
режимы
«Авто» (настраиваемый порог переключения),
«Цветной», «Монохромный»
Функции видео
Подавление шума Динам. подавл. шума с тремя уровнями:
«Низкий», «Средний» и «Высокий»
Режимы съемки «Стандартный», «Натриевое освещение»,
«Повышение чувствительности», «Подсветка»,
«Яркий», «Только цвет»
Маскировка части
изображения
Восемь полностью программируемых
независимых зон на каждый модуль
Накладываемые
надписи
Полностью программируемые для каждого
модуля: имя, логотип, время, тревожное
сообщение
Дополнительные
функции
Регулировка контраста, уровня
насыщенности, яркости, резкости, уровня
АLC; противотуманный фильтр
Анализ видеоданных
Тип анализа Intelligent Video Analytics, Camera Trainer
Правила тревог
(комбинируемые)
Любой объект, объект в поле, пересечение
линии, вход/выход из поля, праздношатание,
следование маршруту, неподвижный/
пропавший объект, подсчет, заполнение,
оценка плотности скопления людей,
изменение условий, поиск сходства, поток/
встречный поток
Количество правил
(одновременных)
16 на модуль
Фильтры объекта Длительность, размер, соотношение сторон,
скорость, направление, цвет, классы объектов
(4)
Режимы отслеживания Стандартное двухмерное отслеживание,
трехмерное отслеживание, трехмерное
отслеживание людей, отслеживание
кораблей, режим музея
Калибровка/
географическое
местоположение
Автоматически на основе показаний
гироскопического датчика, фокусного
расстояния и высоты установки камеры
Дополнительные
функции
Обнаружение попыток несанкционированного
вмешательства
Локальное хранилище
Внутреннее ОЗУ 5 с предтревожной записи
Разъем для карты
памяти
Карта памяти micro SDXC / SDHC / SD
Локальное хранилище
SD-карты
промышленного
класса
Продолжительный срок службы и поддержка
мониторинга работоспособности (если это
поддерживается SD-картой) для
заблаговременного определения
необходимости в обслуживании.
Вход/выход
Линейный аудиовход 0,6 В (среднекв.), 40 кОм
Линейный аудиовыход 1,0 В (среднекв.), 10 кОм
Микрофон 1 встроенный микрофон (может быть
отключен)
Вход тревожного
сигнала
1 вход
Активация входа
тревожного сигнала
Активация коротким замыканием или
напряжением 5 В пост. тока
Выход тревожного
сигнала
1 выход
Напряжение выхода
тревожного сигнала
30 В пост. тока, макс. ток нагрузки 0,5 А
Ethernet RJ-45
USB USB Type C, для подключения USB-адаптера
Wi-Fi для настройки и ввода в эксплуатацию
(продается отдельно)
Волоконно-оптический
интерфейс (продается
отдельно)
Комплект медиаконвертера «Ethernet в
оптоволокно» (VG4-SFPSCKT),
устанавливаемый в шкаф видеонаблюдения
(NDA-U-PA0, NDA-U-PA1 или NDA-U-PA2),
предоставляет оптоволоконный интерфейс
для подключения к установленной камере.
Потоковая передача аудио
Стандарт G.711, частота дискретизации 8 кГц
L16, частота дискретизации 16 кГц
AAC-LC, 48 Кбит/с при частоте дискретизации
16 кГц
AAC-LC, 80 Кбит/с при частоте дискретизации
16 кГц
Отношение сигнал/
шум
> 50 дБ
Потоковая передача
аудио
Дуплекс/полудуплекс
Сеть
IP Один IP-адрес для всех четырех модулей
Сеть
Протоколы IPv4, IPv6, UDP, TCP, HTTP, HTTPS, RTP/RTCP,
IGMP V2/V3, ICMP, ICMPv6, RTSP, FTP, ARP,
DHCP, APIPA (Auto-IP, link local address), NTP
(SNTP), SNMP (V1, V3, MIB-II), 802.1x, DNS,
DNSv6, DDNS (DynDNS.org, selfHOST.de, noip.com), SMTP, iSCSI, UPnP (SSDP),
DiffServ (QoS), LLDP, SOAP, Dropbox™, CHAP,
digest authentication
Ethernet 10/100/1000 Base-T
Совместимость ONVIF Profile S; ONVIF Profile G; ONVIF Profile T
Безопасность данных
Доверенный
платформенный
модуль (TPM) на базе
Secure Element
RSA 4096 бит, AES/CBC 256 бит
PKI Сертификаты X.509
Шифрование Полное сквозное шифрование с поддержкой
VMS
Сеть: TLS1.0/1.1/1.2, AES128, AES256
Локальное хранилище: XTS-AES
Проверка
подлинности видео
Контрольная сумма, MD5, SHA-1, SHA-256
Механические характеристики
Размеры (Г x В) 220 x 111 мм (8,7 x 4,4 дюйма)
Вес 2,33 кг (5,14 фунта)
Цвет Белый (RAL 9003)
Гироскопический
датчик
Да, 1 на головку
Регулировка
положения объективов
по четырем осям
Панорамирование: 0º–360º
Поворот по горизонтали: -20º–20º
Наклон: 0º–105º
Вращение: -90º–90º
Купол камеры Прозрачный поликарбонат с покрытием с УФфильтром и защитой от царапин
Корпус Алюминий с осушающей мембраной и
водонепроницаемой областью подключения
Монтаж В комплект поставки входит монтажная
пластина для установки на поверхность, на 4-
дюймовую квадратную распределительную
коробку и на одно- или двухместную
монтажную коробку
Механические характеристики
Кабелепровод Боковой ввод для кабелепровода 3/4" NPT
(M25) (продается отдельно)
Условия эксплуатации
Рабочая температура От -50 до +55 °C (продолжительная работа)
До +74 ºC в соответствии с NEMA TS 2-2003
(R2008), параграф 2.1.5.1, с использованием
профиля испытаний на рис. 2.1
Температура хранения От -40 до +70 °C
Температура
холодного запуска
-20 °C
Рабочая влажность Отн. влажность от 5 до 93 %, без конденсации
Отн. влажность 100 %, с конденсацией
Влажность при
хранении
Отн. влажность до 98 %
Ударопрочность IK10
Защита от воды и пыли IP66 и NEMA, тип 4X
Покупая BOSCH NDM-7703-A в компании ООО «ТД Редут СБ» Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя, а так же полное гарантийное и сервисное обслуживание.
