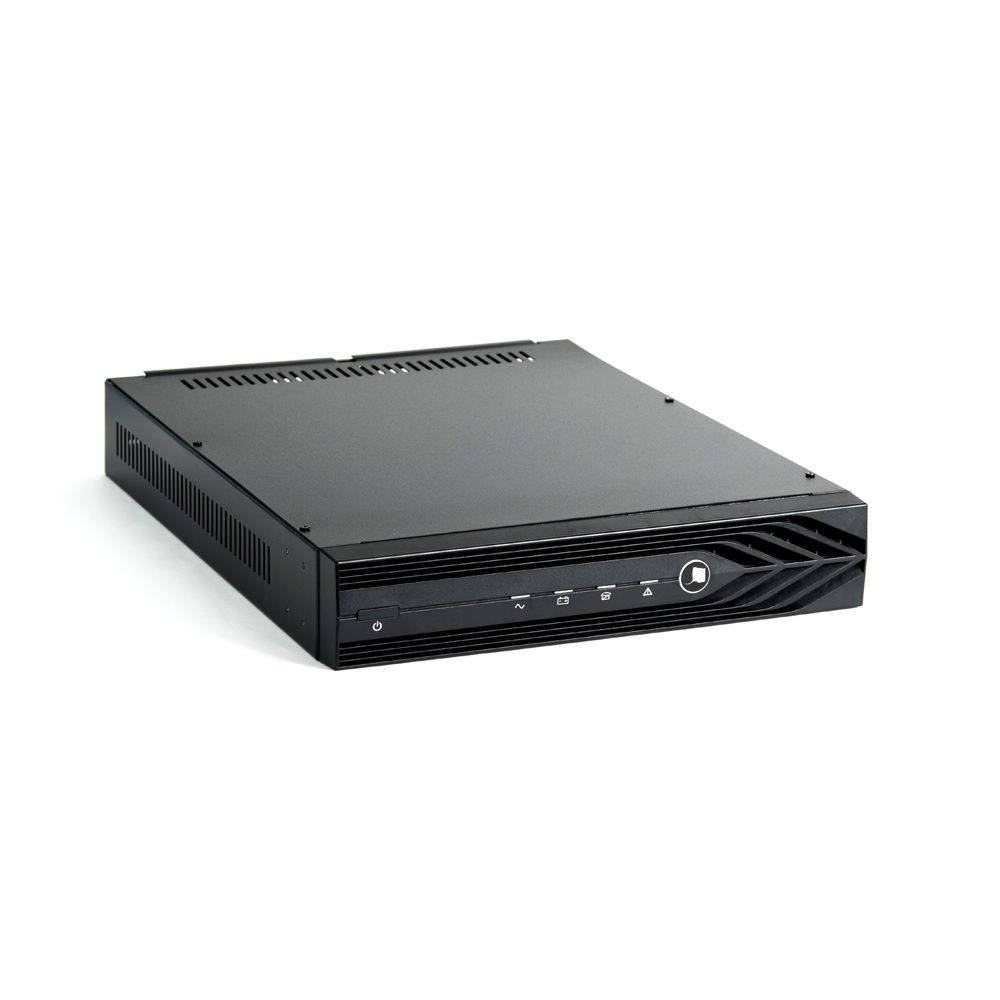

Бастион Волна ББП-3/20 Rack ИВЭПР

Волна ББП-3/20 Rack ИВЭПР 12В от сети 3А от АКБ 20 А корпус под 2х17 Ач внешн. 40Ач



ИБП для стационарных радиостанций 13,8 В, ток до 20 А в режиме резерва. Корпус под 2 АКБ 17 Ач, возможность подключать внешние АКБ 17-40 Ач. Контроль уровня напряжения на клеммах АКБ. Защита АКБ от глубокого разряда, короткого замыкания, переполюсовки. Функция "холодный запуск".



Анализ специфики работы силовых структур (МВД, ГИБДД) показал, что максимальная активность при использовании радиосредств не превышает соотношения передача/приём — 1:4 (план «Перехват» для структур ГИБДД). Учитывая именно такой режим работы большинства радиостанций (за исключением ретрансляторов), мы предлагаем технические решения, которые позволяют сделать недорогой качественный бесперебойный источник. Использование аккумулятора ёмкостью 17 Ач позволяет обеспечить работу радиостанции при отключении электроэнергии в течение 3,5 часов (в режиме ожидания — до 17 часов).



Особенности ВОЛНА ББП 3/20 RACK

оптимальный заряд аккумуляторной батареи при наличии напряжении сети;

резервное питание нагрузки током до 20 А по выходу «ВЫХОД 1» и до 10 А по выходу «ВЫХОД 2» (суммарный ток по выходам «ВЫХОД 1» и «ВЫХОД 2» не должен превышать 20 А);

контроль уровня напряжения на клеммах АКБ при отсутствии сети;

защита АКБ от глубокого разряда с отключением нагрузки;

защита клемм АКБ и выходов от короткого замыкания с помощью предохранителя АКБ;

электронная защита клемм АКБ и выходов от короткого замыкания при отсутствии АКБ с отключением зарядного устройства и с автоматическим включением после устранения короткого замыкания;

защита от неправильного подключения (переполюсовки) клемм АКБ

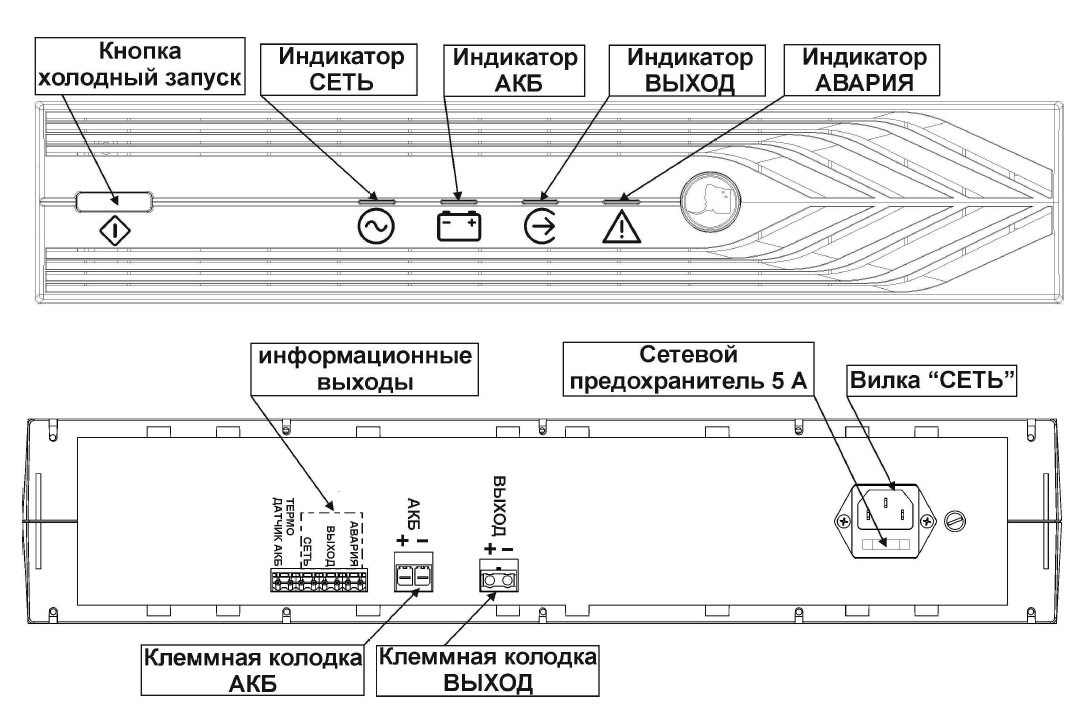

светодиодная индикация режима работы и наличия АКБ:

при наличии сетевого питающего напряжения световая индикация «СЕТЬ»;

при наличии выходного напряжения световая индикация «ВЫХОД»;

при наличии правильно подключенной, исправной и заряженной АКБ световая индикация «АКБ»;

питание нагрузки в режиме заряда АКБ током до 2 А;

формирование выходного сигнала «СЕТЬ» в формате «СУХИЕ КОНТАКТЫ РЕЛЕ» (при наличии сетевого напряжения контакт замкнут);

функция «холодный запуск» (кнопка «ПУСК»), предназначенная для восстановления работоспособности изделия после подключения исправной и заряжённой АКБ в отсутствии сетевого напряжения.



Технические характеристики ВОЛНА ББП 3/20 RACK:

Напряжение питающей сети 220 В, частотой 50 Гц с пределами изменения, В 180…250

Выходное напряжение постоянного тока, В при наличии напряжения питающей сети 220 В, 50 Гц 13,6 …13,8

при отсутствии напряжения питающей сети 220 В, 50 Гц 10,5…13,8

Напряжение заряда АКБ при наличии напряжения питающей сети 220 В, 50 Гц 13,6…13,8

Ток зарядного устройства, A 2,5…3,0

ВНИМАНИЕ! Заряд АКБ происходит только при наличии напряжения питающей сети и если ТОК НАГРУЗКИ НЕ ПРЕВЫШАЕТ 2 А

Номинальный выходной ток при отсутствии напряжения питающей сети 220 В, 50 Гц, А не более «ВЫХОД 1» 20

«ВЫХОД 2» 10

ВНИМАНИЕ! Ток нагрузки до 20,0 А обеспечивает только ИСПРАВНАЯ И ПОЛНОСТЬЮ ЗАРЯЖЕННАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ.

Продолжительность такого режима ОГРАНИЧЕНА и зависит от величины тока нагрузки, состояния АКБ и частоты отключения электроэнергии.

Суммарный ток нагрузки по всем выходам, A, не более при наличии напряжения питающей сети 220 В, 50 Гц 2,0

при отсутствии напряжения питающей сети 220 В, 50 Гц 20,0

ВНИМАНИЕ!

При наличии напряжения питающей сети длительное потребление тока более 2 А недопустимо

Ток, потребляемый изделием от АКБ при отсутствии напряжения питающей сети 220 В, 50 Гц, без нагрузки, А, не более 0,12

Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11,0

ВНИМАНИЕ! Устройство защиты АКБ от глубокого разряда ограничивает степень разряда АКБ. ИЗДЕЛИЕ ОТКЛЮЧИТ НАГРУЗКУ АВТОМАТИЧЕСКИ.

Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более 30

Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 3,0

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

Количество параллельно включенных АКБ, шт. 2

Рекомендуемая ёмкость АКБ, Ач внутренняя АКБ, Ач 17

внешняя АКБ, Ач 17—40

Характеристики выходов в формате «открытый коллектор» напряжение, не более, В 60

ток, не более, мА 60

Максимальное сечение провода, зажимаемого в клеммах колодки «НАЛИЧИЕ СЕТИ» мм2, не более 2,5

Габаритные размеры ШхВхГ, не более, мм без упаковки 483х88х389

в упаковке 520х96х460

Масса, НЕТТО (БРУТТО), не более, кг 5,1 (5,9)

Диапазон рабочих температур, °С -10…+40

Относительная влажность воздуха при 25 °С, %, не более 85

ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

Степень защиты оболочкой по ГОСТ 14254-2015 IP20
