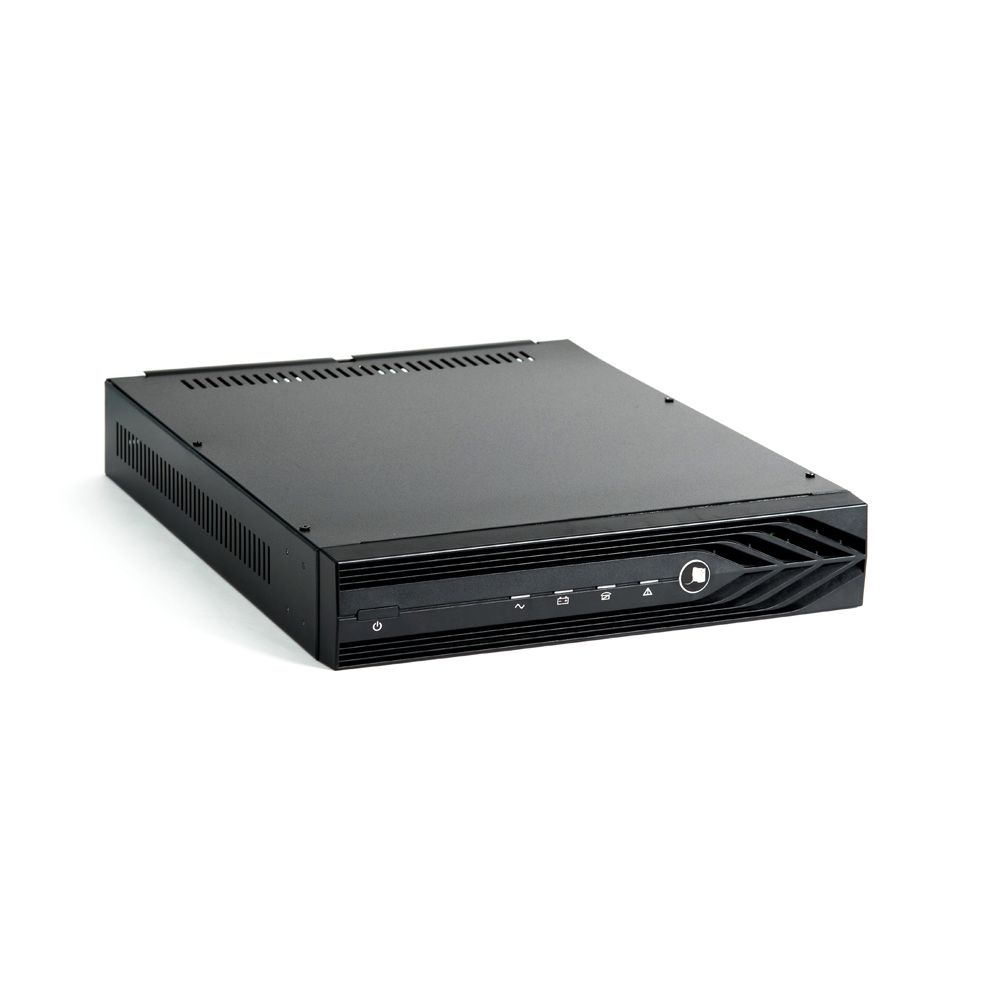

Бастион Волна ББП-25/30 Rack ИВЭПР

Волна ББП-25/30 Rack ИВЭПР 12В, от сети 25А, от АКБ 30 А, внешняя АКБ 26...100 Ач



ИБП для стационарных радиостанций 13,8 В, ток до 30 А в режиме "резерв". Внешняя АКБ 26-100 Ач. Температурная компенсация напряжения заряда АКБ. Защита АКБ от переполюсовки, короткого замыкания, глубокого разряда. Функция "холодный запуск". 3 информационных выхода (реле).



Анализ специфики работы силовых структур (МВД, ГИБДД) показал, что максимальная активность при использовании радиосредств не превышает соотношения передача/приём — 1:4 (план «Перехват» для структур ГИБДД). Учитывая именно такой режим работы большинства радиостанций (за исключением ретрансляторов), мы предлагаем технические решения, которые позволяют сделать недорогой качественный бесперебойный источник. Использование аккумулятора ёмкостью 17 Ач позволяет обеспечить работу радиостанции при отключении электроэнергии в течение 3,5 часов (в режиме ожидания — до 17 часов).



Особенности ВОЛНА ББП-25/30 RACK:

питание нагрузки стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети (режим «ОСНОВНОЙ») согласно п.2 таблицы и суммарным током потребления включая ток заряда АКБ, не более 30 А;

оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ»;

автоматический переход на резервное питание от АКБ при снижении напряжения электрической сети ниже допустимого уровня (см. п.1 таблицы) или при отключении электрической сети, режим «РЕЗЕРВ»;

температурная компенсация напряжения заряда АКБ при наличии питающей сети в соответствии с п.5 таблицы и рис. 2 (при применении термодатчика АКБ (входит в комплект поставки);

защита изделия и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;

защита от короткого замыкания клемм АКБ;

контроль наличия АКБ;

защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.7 таблицы;

световая индикация режимов работы изделия светодиодными индикаторами;

защита питающей сети от короткого замыкания в изделии посредством плавкого предохранителя;

функция «холодный запуск», обеспечивающая восстановление работоспособности изделия при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения нажатием на кнопку «холодный запуск»;

выдача информационных диагностических сообщений (подключение внешних цепей индикации и (или) управление внешними устройствами автоматики замыкающими контактами трех реле сигнальных выходов;

возможность установки в 19'' стойку телекоммуникационного шкафа.

Примечание:

* Для размещения АКБ рекомендуется использовать отсеки со степенью защиты не хуже IP20.



Технические характеристики ВОЛНА ББП-25/30 RACK:

Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В 170…252

Выходное напряжение постоянного тока, В при работе с АКБ 10,5…14,5

при работе без АКБ 12,3…14,9

Номинальный ток нагрузки при наличии сети 220 В, режим «ОСНОВНОЙ» 25

при отсутствии сети, работа от АКБ , режим «РЕЗЕРВ» 30*

Ток заряда аккумуляторной батареи, А, не более 5,0

Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ ºС -18…20

Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более 0,36

Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В 10,5…11

Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более 200

Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более 20

Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

Рекомендуемая ёмкость АКБ, Ач 26—100**

Количество АКБ, шт. 1

Габаритные размеры ШхГхВ, не более, мм без упаковки 445х415х88

в упаковке 525х455х97

Масса, НЕТТО (БРУТТО), кг, не более 3,4 (4,7)

Диапазон рабочих температур, °С -10…+40

Относительная влажность воздуха при 25 °С, %, не более 95

ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)

Степень защиты оболочкой по ГОСТ 14254-96 IP20
