Бастион SKAT-UPS 10-3/3-ON-2х(20x9)
SKAT-UPS 10-3/3-ON-2х(20x9) трехфазный ИБП 10кВА/9кВт, встр. АКБ 240В 18Ач (2х20х9Ач), З/У 1,35А
Бастион SKAT-UPS 10-3/3-ON-2х(20x9)
Компания ООО «ТД Редут СБ» представляет Вам Бастион SKAT-UPS 10-3/3-ON-2х(20x9)
SKAT-UPS 10-3/3-ON-2х(20x9) трехфазный ИБП 10кВА/9кВт, встр. АКБ 240В 18Ач (2х20х9Ач), З/У 1,35А
Топология: Онлайн
Мощность: 10 кВА /9 кВт
АКБ: встроенные 2х20 шт х 9 Ач, возможность подключения внешних групп АКБ
Ток заряда АКБ: до 1,35 А
Выходные разъёмы: клеммная колодка

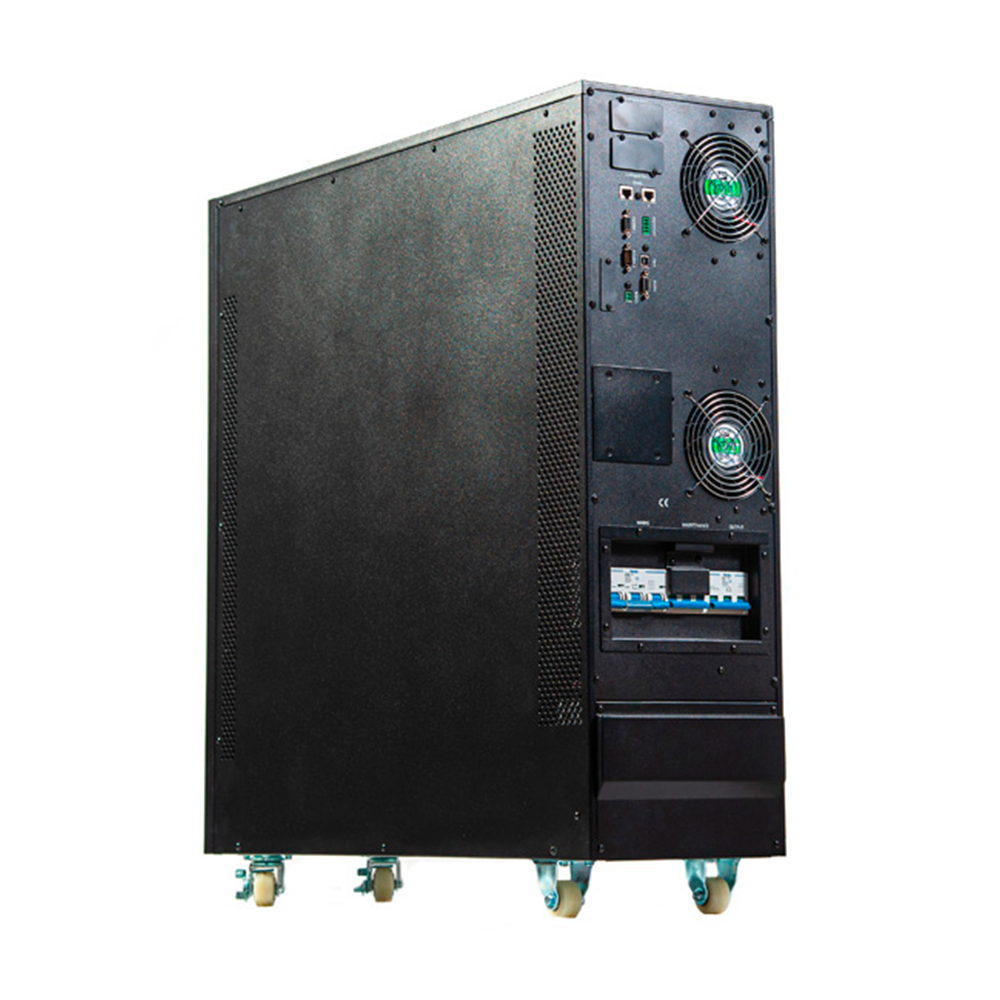

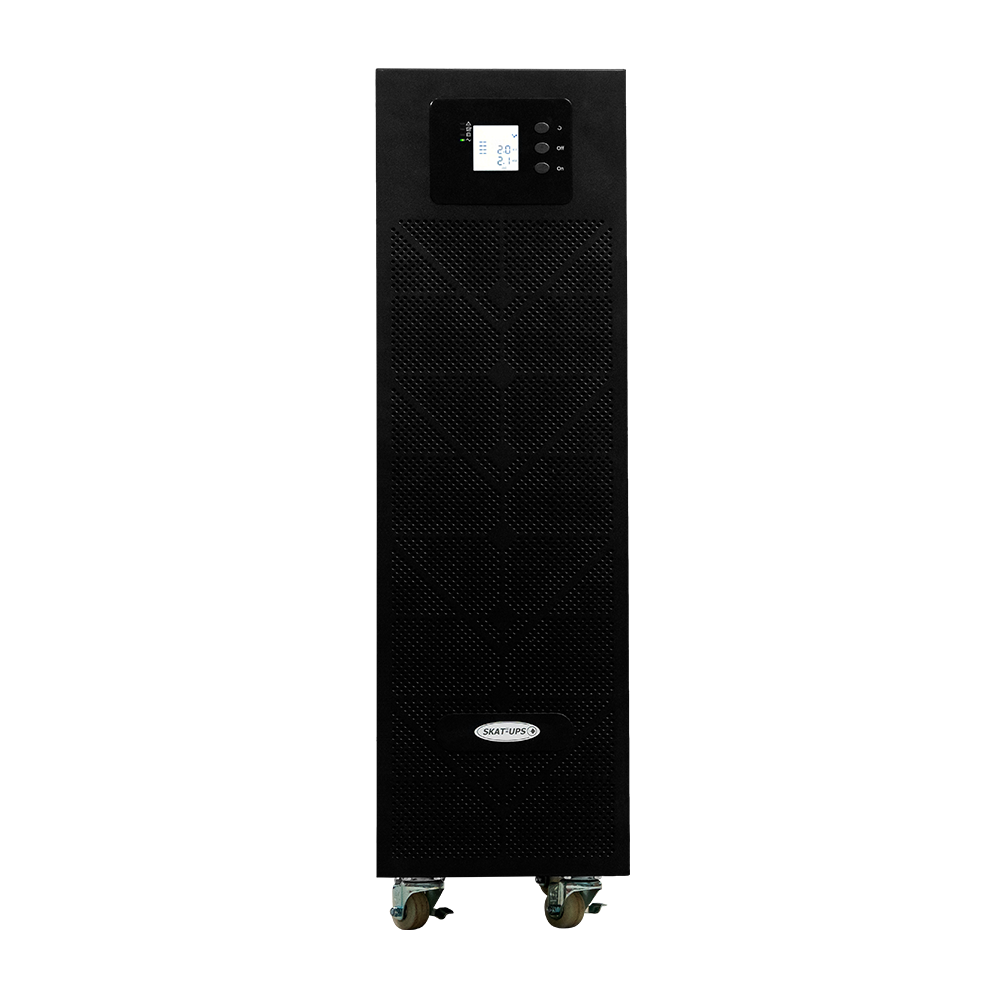

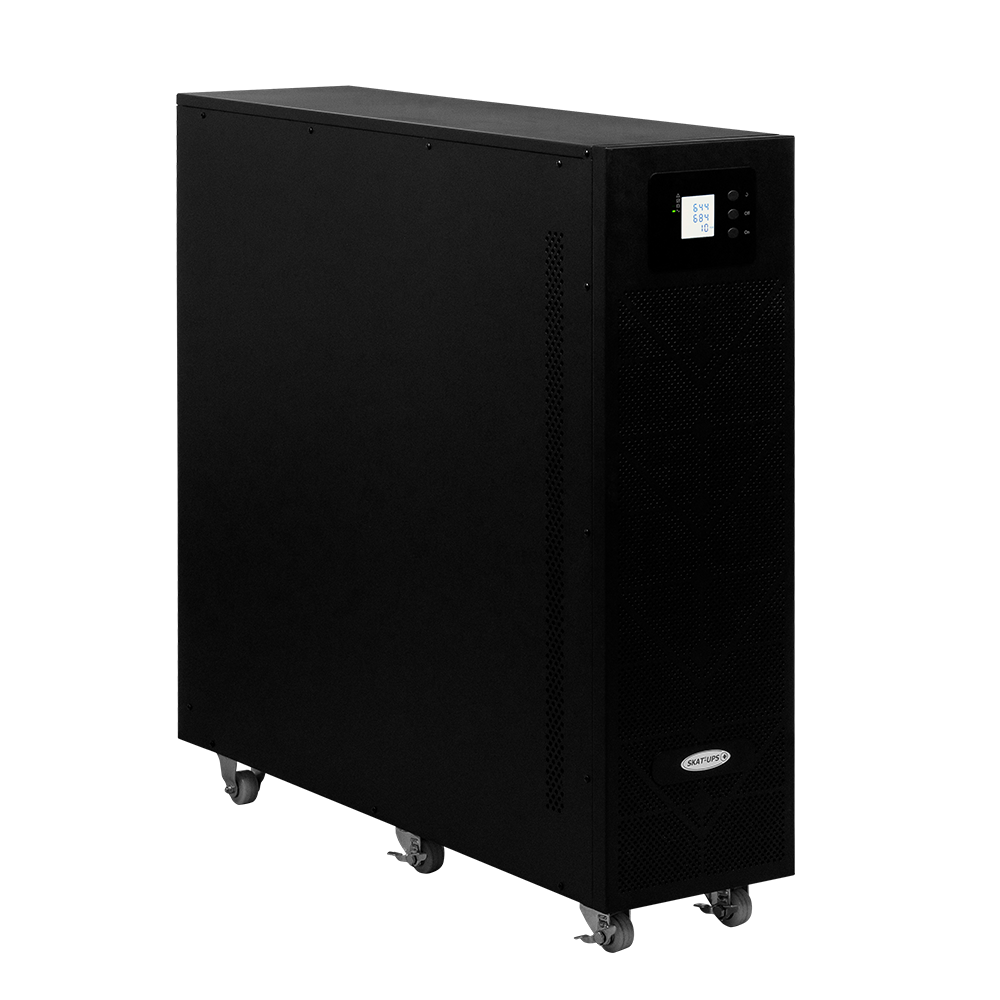

Напольный корпус Tower, ЖК-дисплей
EPO, SNMP-слот, RS-232, RS-485, «сухой контакт», USB, порт для платы релейного интерфейса
Возможность каскадного подключения до 4-х шт
SKAT-UPS 10-3/3-ON-2х(20x9) – современный программируемый источник бесперебойного питания онлайн архитектуры с двойным преобразованием напряжения, трехфазным входом и трехфазным выходом.
Благодаря цифровому управлению, функциям защиты и контроля, этот ИБП обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).
ИБП SKAT-UPS 10-3/3-ON-2х(20x9) рассчитан на круглосуточную эксплуатацию в режиме три фазы на входе / три фазы на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 10 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.
Изделие может быть использовано в сетях электроснабжения производственной, образовательной, финансовой и транспортной сферах, в структуре государственной безопасности, в научно-исследовательских центрах. Например, для питания сетевого оборудования, файловых серверов, вычислительных сетей, средств связи, персональных компьютеров, оборудования вычислительных и телекоммуникационных залов, систем управления технологическими процессами и т.д.
Поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности).
Особенности SKAT-UPS 10-3/3-ON-2х(20x9)
On-line технология двойного преобразования. Обеспечивает правильную синусоидальную форму выходного напряжения, а также мгновенный переход из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза).

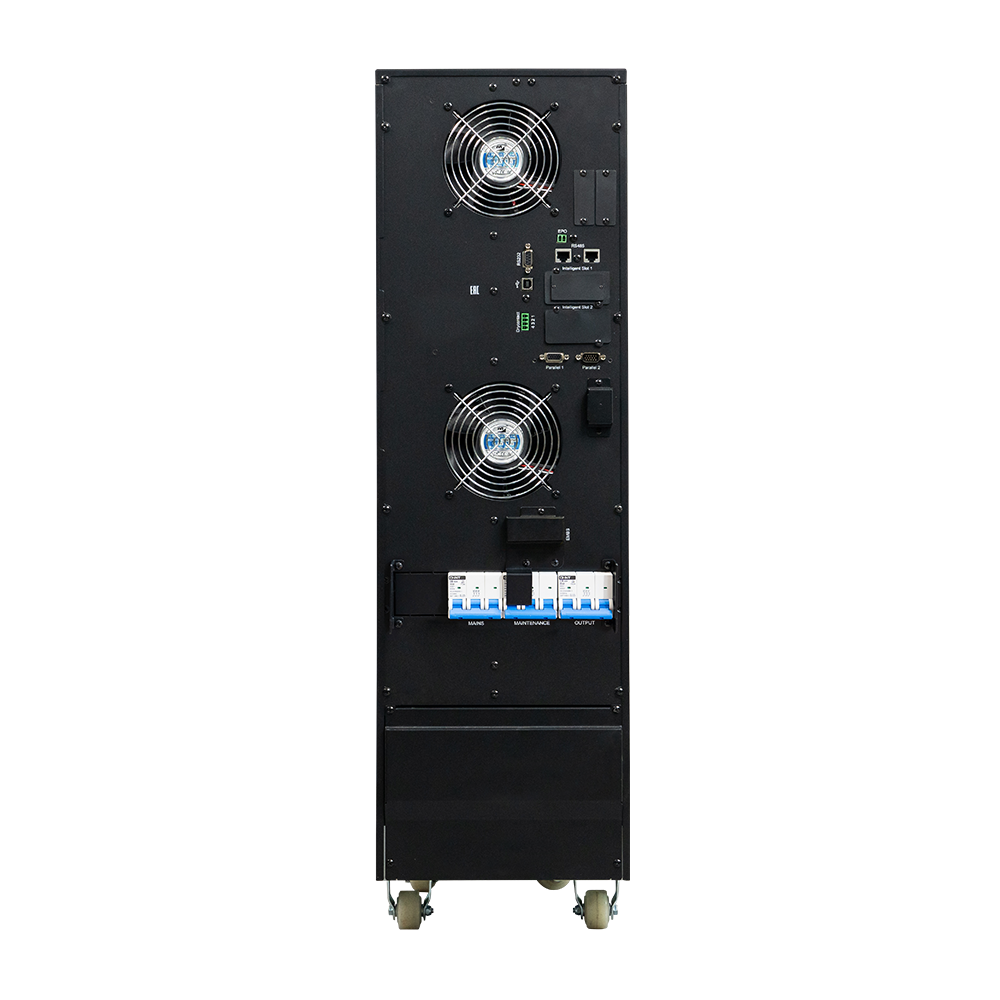

Широкие коммуникационные возможности. Двунаправленный коммуникационный интерфейс RS-232, порт связи USB, сетевой порт RS485 (RJ45); два интеллектуальных порта для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.); разъем для подключения устройства дистанционного аварийного отключения питания (EPO); коммуникационный порт типа «сухой контакт».
Моноблочный корпус со встроенными АКБ. 2 группы по 20 шт, 9 Ач. Обеспечивает компактное размещение и оперативный резерв.
Возможность подключения внешних групп АКБ. Позволяет наращивать время автономной работы.
"Горячая" замена АКБ. Позволяет дополнительно увеличивать время резерва, производя замену АКБ без отключения нагрузки.
Трёхуровневый режим заряда АКБ. Увеличивает срок службы АКБ и оптимизирует время её заряда.
Многофункциональная защита подключенного оборудования. Стабилизация выходного напряжения и частоты с точностью 1%, подавление импульсов высоковольтных и высокочастотных помех, защита от грозовых разрядов и всплесков напряжения.
Широкий диапазон стабилизации. В интервале от 208 до 478 В (в зависимости от уровня нагрузки) источник стабилизирует выходное напряжение без использования ресурса АКБ, тем самым продлевает их срок службы.
Пользовательская настройка номинального входного и выходного напряжения. 380/400/415 В.
Расширенный диапазон входной частоты. От 40 до 70 Гц - обеспечивает совместимость с резервными генераторами.
Защита ИБП и АКБ. От перегрева, перегрузки, короткого замыкания, глубокого разряда АКБ. Встроенная функция самодиагностики.
Функция "холодного старта". ИБП можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ.
Автоматический и ручной байпас. Автоматический - повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования. Ручной (сервисный) - возможность полностью выключить ИБП, например, для проведения профилактического обслуживания или ремонтных работ.

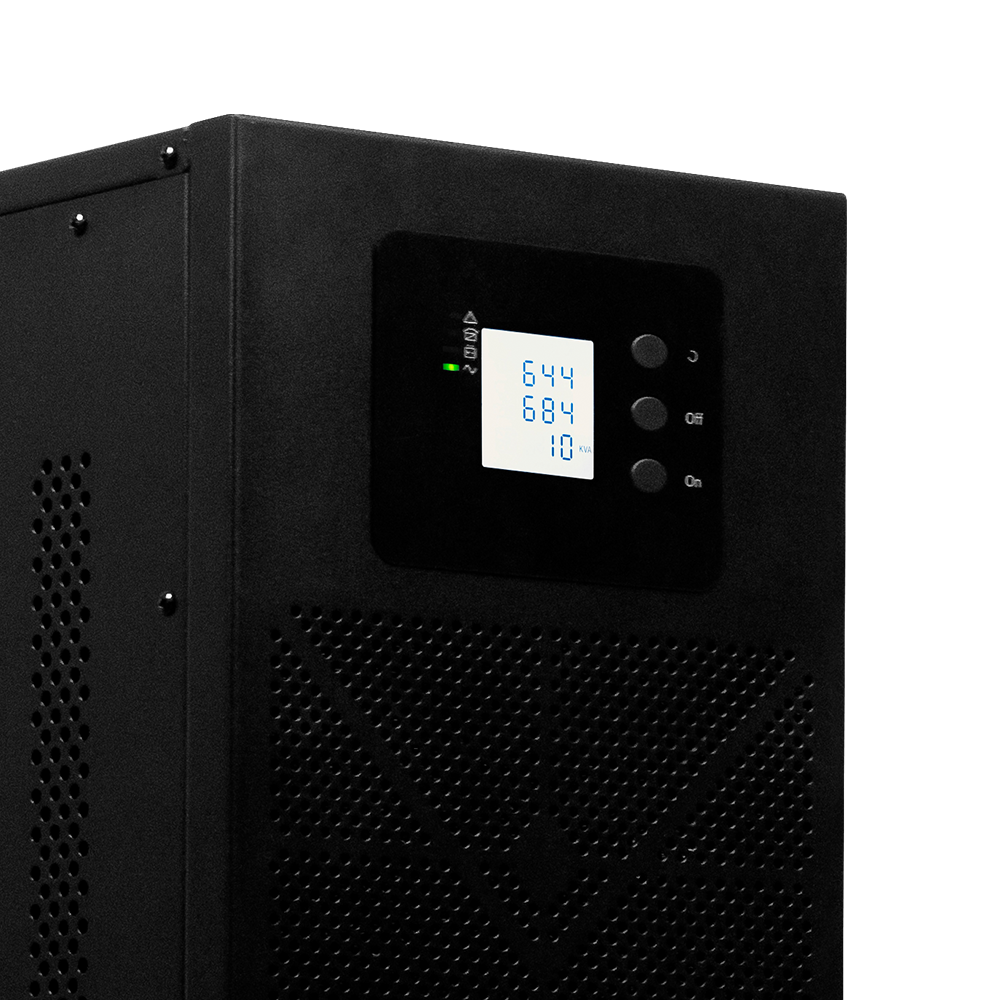

Функциональный ЖК-дисплей. Отображает актуальную информацию о напряжении в сети, текущей нагрузке, состоянии аккумуляторных батарей и другое. Удобный, интуитивно понятный интерфейс позволяет легко контролировать всю систему.
Низкое энергопотребление и высокий коэффициент полезного действия (КПД). Что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения.
Режим ECO (экономичный режим). Можно использовать для снижения потребления электроэнергии, если нагрузка некритична к качеству электрической сети. В этом режиме источник питает нагрузку через внутренний электронный байпас, таким образом снижая потери энергии в выпрямителе и инверторе.
Коррекция коэффициента мощности (PFC - Power Factor Correction). Уменьшает реактивную составляющую потребляемой мощности, что приводит к снижению потерь энергии и повышению эффективности работы источника питания.
Комплектация:
источник бесперебойного питания - 1 шт.
кабель USB - 1 шт.
кабель RS-242 - 1 шт.
наконечник кабельный (кольцо) - 15 шт.
ответная часть разъема для подключения контакта EPO - 1 шт.
ответная часть разъема информационных выходов в формате «Сухой контакт» - 1 шт.
руководство по эксплуатации - 1 шт.
Технические характеристики:
Номинальное входное трехфазное напряжение (3 фазы, нейтраль и земля), Uном, В заводская установка 380; настраивается пользователем 380/400/415
Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В 305…478; при 50% нагрузки, В 208…478
Номинальная частота входного напряжения, (Fном), Гц 50
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц 45..55
Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном ±10％
Входной коэффициент мощности, не менее 0,99
Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более 3%
Питание от генератора поддерживается
ВЫХОДНЫЕ ПАРАМЕТРЫ
Номинальная выходная мощность Полная, ВА 10000*; Активная, Вт 9000*
Номинальное выходное трёхфазное напряжение, (3 фазы, нейтраль и земля), В заводская установка 380; настраивается пользователем 380/400/415
Выходной коэффициент мощности, не менее 0,9
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % ±1
Отклик переходного напряжения (при линейной нагрузке) ±5
Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, % ±1; ±2; ±4; ±5; ±10
Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц 50±0,1% или 60±0,1%
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) 3:1
Коэффициент мощности в резерве 0,9
Форма выходного напряжения синусоидальная
ЭФФЕКТИВНОСТЬ
Режим «ОСНОВНОЙ», %, не менее 93,5
АККУМУЛЯТОРНАЯ БАТАРЕЯ
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Ёмкость встроенных АКБ, Ач 9 Ah
Количество АКБ, шт. 2х20
Ток заряда АКБ, А, не более 1,35
Номинальный ток нейтрального кабеля в режиме «БАЙПАС», А 1,7хIном
Габаритные размеры ШхГхВ (без упаковки), не более, мм 250х828х868
Масса, НЕТТО, кг, не более 165
Диапазон рабочих температур, °С 0…+40
Относительная влажность воздуха (без конденсации), %, не более 90
Степень защиты оболочкой по ГОСТ 14254 IP20
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
Покупая Бастион SKAT-UPS 10-3/3-ON-2х(20x9) в компании ООО «ТД Редут СБ» Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя, а также полное гарантийное и сервисное обслуживание.
