Бастион SKAT-UPS 10-3/1-ON-20х9
SKAT-UPS 10-3/1-ON-20х9 ИБП 10кВА/10кВт, 3/1 или 1/1, напольный, встр. АКБ 240В (20х9Ач), З/У 1,35А
Бастион SKAT-UPS 10-3/1-ON-20х9
Компания ООО «ТД Редут СБ» представляет Вам Бастион SKAT-UPS 10-3/1-ON-20х9
SKAT-UPS 10-3/1-ON-20х9 ИБП 10кВА/10кВт, 3/1 или 1/1, напольный, встр. АКБ 240В (20х9Ач), З/У 1,35А
Топология: Онлайн, трехфазный/однофазный вход и однофазный выход
Мощность: 10 кВА /10 кВт
АКБ: встроенные 20 шт х 9 Ач
Ток заряда АКБ: до 1,35 А
Выходные разъёмы: клеммная колодка

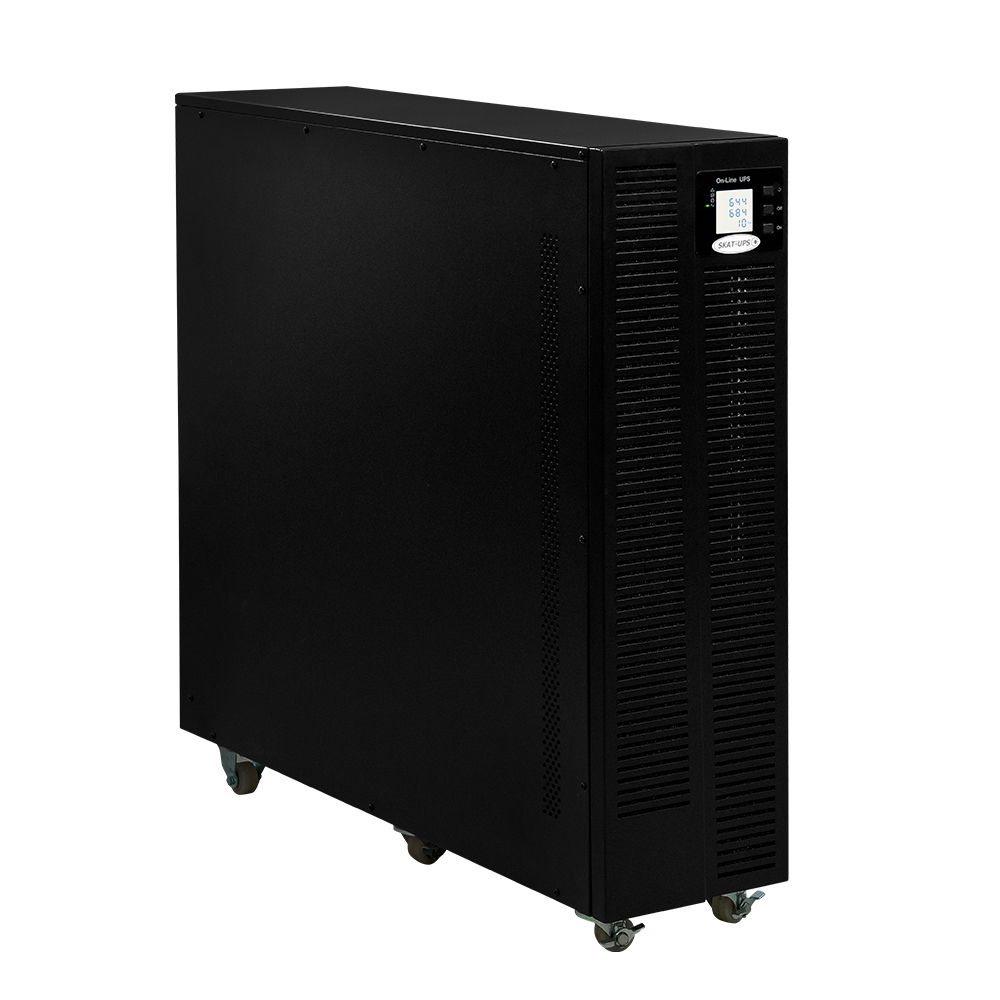

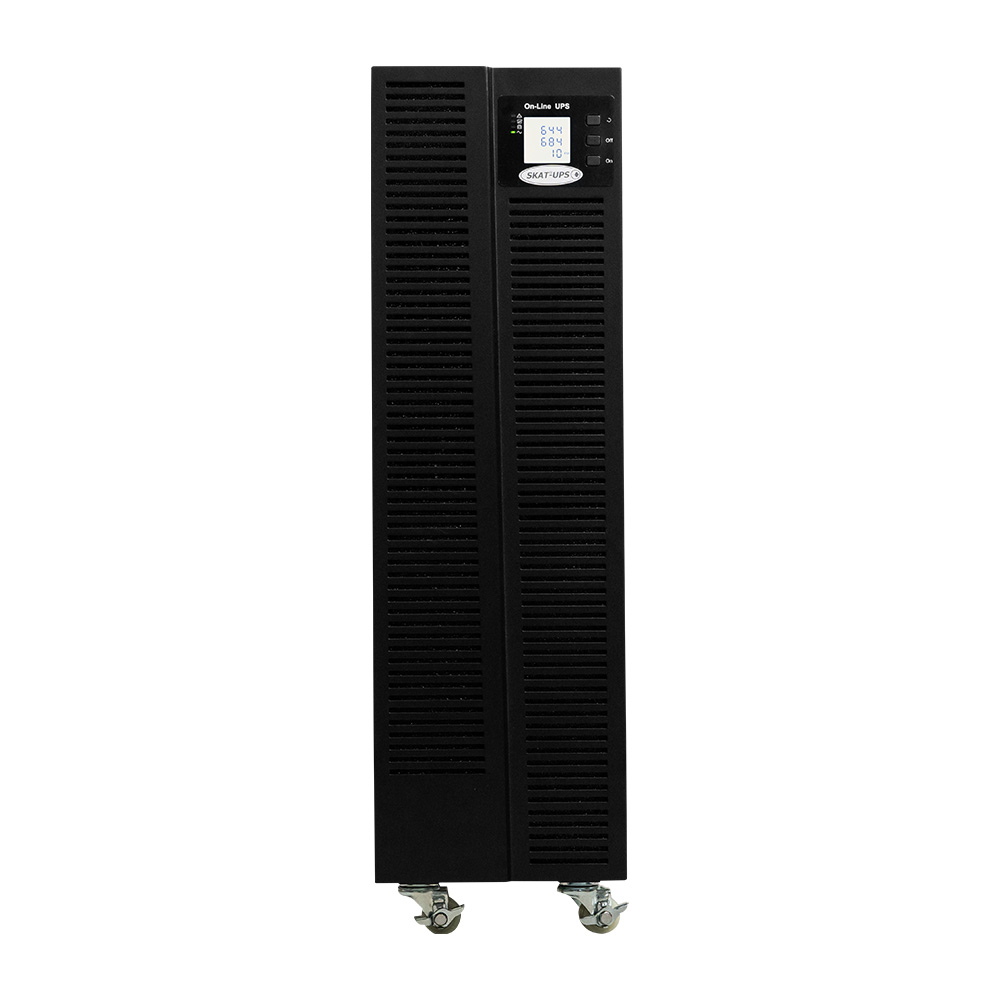

Напольный корпус Tower, ЖК-дисплей
EPO, SNMP-слот, RS-232, RS-485, «сухой контакт», USB, порт для платы релейного интерфейса
Возможность каскадного подключения до 4-х шт
SKAT-UPS 10-3/1-ON-20х9 – современный программируемый источник бесперебойного питания онлайн архитектуры с двойным преобразованием напряжения, возможностью подключения как в трехфазную, так и в однофазную сеть для защиты и резерва однофазных потребителей.
Благодаря цифровому управлению, функциям защиты и контроля, этот ИБП обеспечивает безопасную и надежную защиту оборудования от некачественной электросети, питая подключенные к его выходу устройства стабилизированным трехфазным напряжением. При отсутствии напряжения сетевого электропитания ИБП использует электроэнергию, запасенную в аккумуляторных батареях (далее по тексту—АКБ).
ИБП SKAT-UPS 10-3/1-ON-20х9 рассчитан на круглосуточную эксплуатацию в режиме три фазы или одна фаза на входе / одна фаза на выходе и обеспечивает питание нагрузки общей потребляемой мощностью до 10 000 ВА переменным током. Напряжение питания 380/400/415 В выбирается пользователем.
Выходной коэффициент мощности 1,0 позволяет подключить больше современного оборудования с активным типом потребляемой мощности. Широкий набор коммуникационных разъемов дает возможность расширенного мониторинга и управления.
Источник бесперебойного питания SKAT-UPS 10-3/1-ON-20х9 поддерживает технологию PFC (Power Factor Correction/Коррекция фактора мощности).
Особенности SKAT-UPS 10-3/1-ON-20х9
Онлайн технология двойного преобразования. Обеспечивает правильную синусоидальную форму выходного напряжения, а также мгновенный переход из режима «ОСНОВНОЙ» в режим «РЕЗЕРВ» и обратно (отсутствует даже кратковременная пауза).

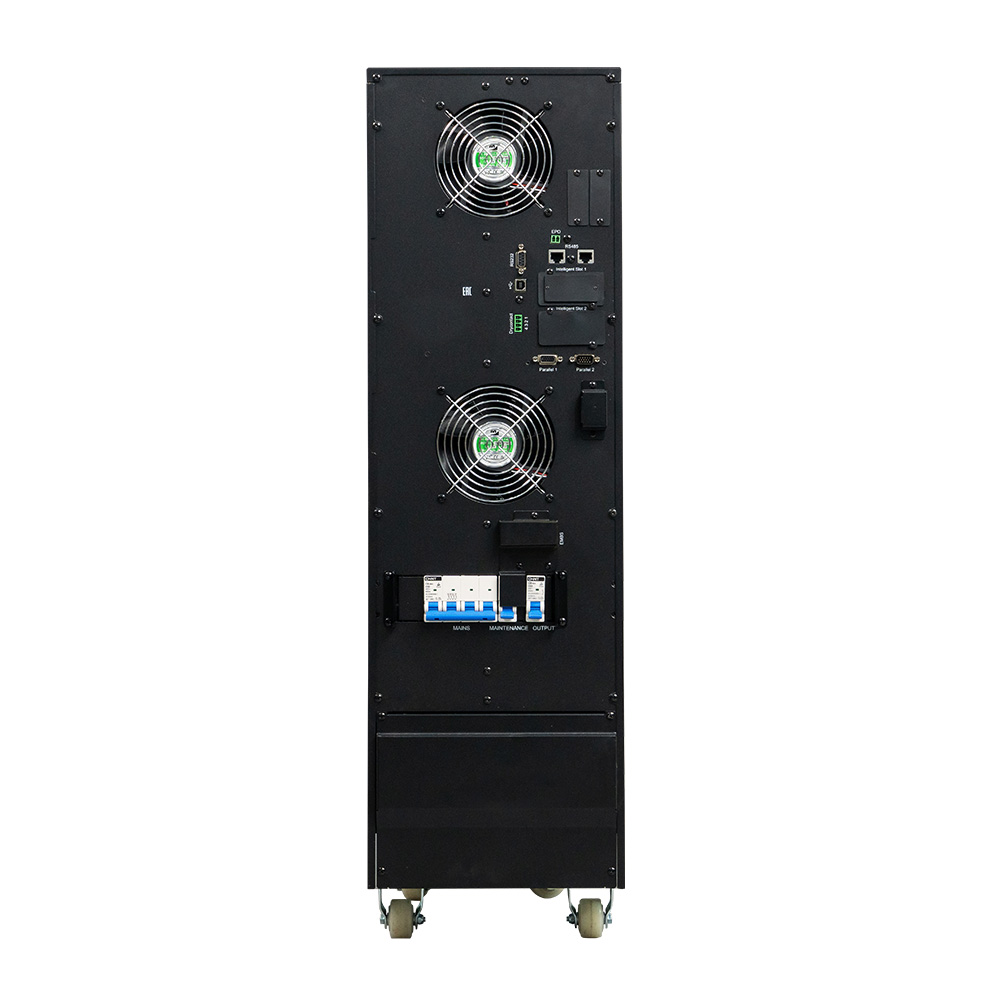

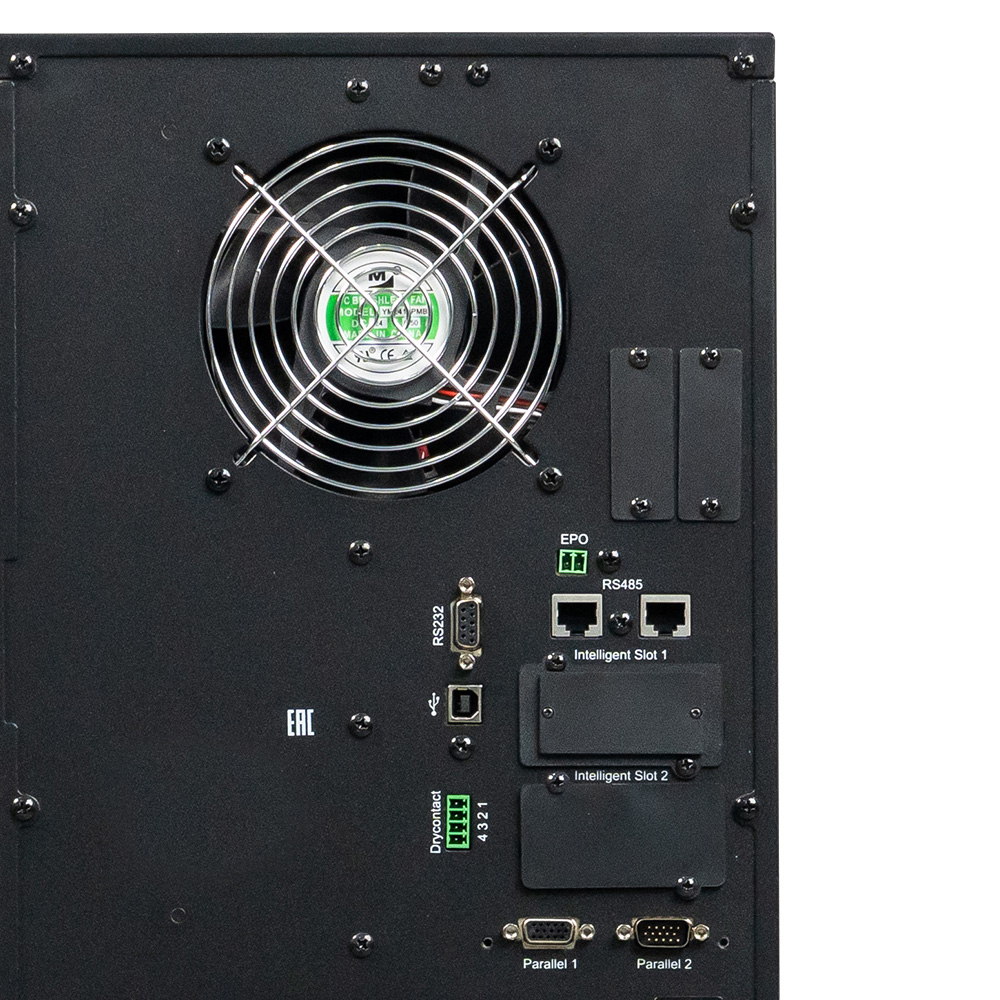

Широкие коммуникационные возможности. Двунаправленный коммуникационный интерфейс RS-232, порт связи USB, сетевой порт RS485 (RJ45); два интеллектуальных порта для установки дополнительных коммуникационных модулей (платы релейного интерфейса, SNMP-адаптера и др.); разъем для подключения устройства дистанционного аварийного отключения питания (EPO); коммуникационный порт типа «сухой контакт».
Встроенные АКБ. 20 шт, 9 Ач. Обеспечивают компактное размещение и оперативный резерв.
"Горячая" замена АКБ. Позволяет дополнительно увеличивать время резерва, производя замену АКБ без отключения нагрузки.
Трёхуровневый режим заряда АКБ. Увеличивает срок службы АКБ и оптимизирует время её заряда.
Многофункциональная защита подключенного оборудования. Стабилизация выходного напряжения и частоты с точностью 1%, подавление импульсов высоковольтных и высокочастотных помех, защита от грозовых разрядов и всплесков напряжения.
Широкий диапазон стабилизации. В интервале от 208 до 478 В в трехфазной сети и от 120 до 270 В в однофазной сети (в зависимости от уровня нагрузки) источник стабилизирует выходное напряжение без использования ресурса АКБ, тем самым продлевает их срок службы.
Пользовательская настройка номинального входного и выходного напряжения. Входное - 380/400/415 В или 220/230 В. Выходное - 220/230 В.
Расширенный диапазон входной частоты. От 40 до 70 Гц - обеспечивает совместимость с резервными генераторами.
Защита ИБП и АКБ. От перегрева, перегрузки, короткого замыкания, глубокого разряда АКБ. Встроенная функция самодиагностики.
Функция "холодного старта". ИБП можно включить при отсутствии сетевого напряжения и при полной нагрузке, используя питание от заряженных АКБ.

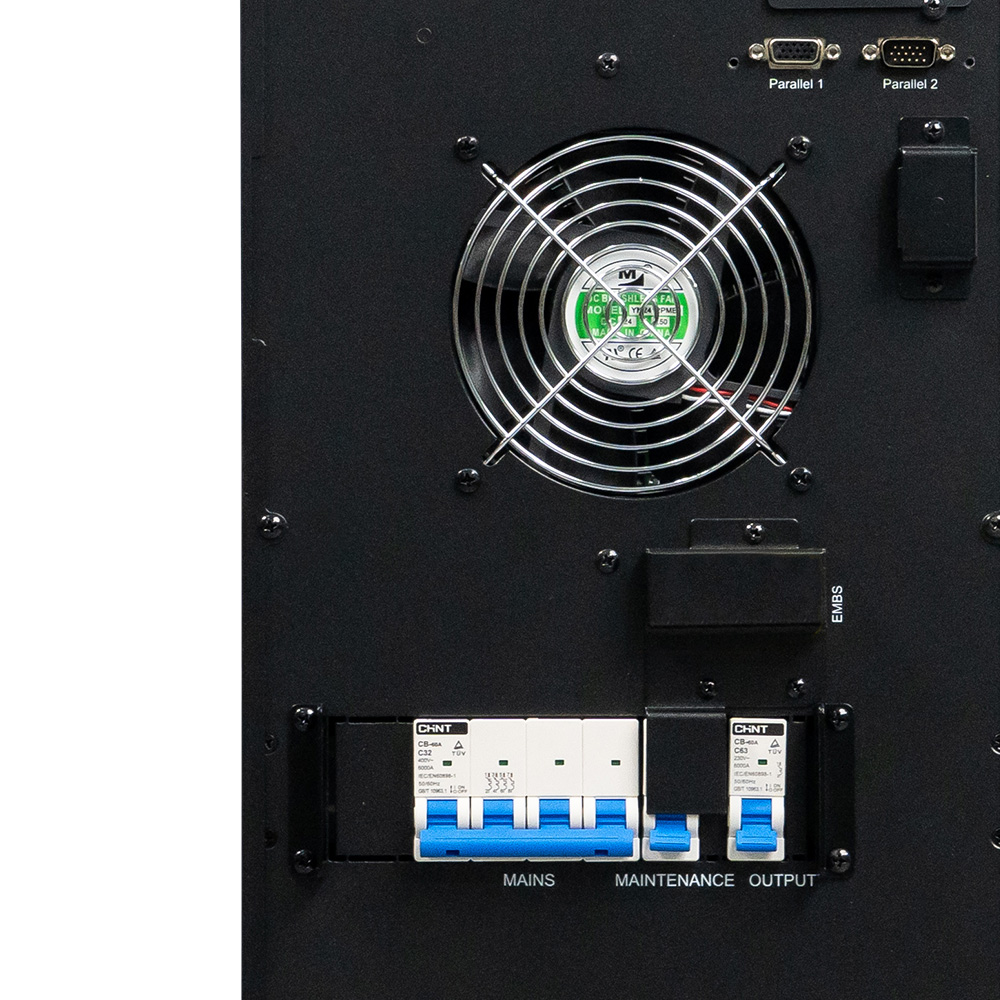

Автоматический и ручной байпас. Автоматический - повышение надёжности системы по обеспечению бесперебойного питания нагрузки за счёт автоматического шунтирования. Ручной (сервисный) - возможность полностью выключить ИБП, например, для проведения профилактического обслуживания или ремонтных работ.
Функциональный ЖК-дисплей. Отображает актуальную информацию о напряжении в сети, текущей нагрузке, состоянии аккумуляторных батарей и другое. Удобный, интуитивно понятный интерфейс позволяет легко контролировать всю систему.
Низкое энергопотребление и высокий коэффициент полезного действия (КПД). Что сокращает затраты на электроэнергию, увеличивает срок службы АКБ и снижает нагрузку на системы охлаждения.
Режим ECO (экономичный режим). Можно использовать для снижения потребления электроэнергии, если нагрузка некритична к качеству электрической сети. В этом режиме источник питает нагрузку через внутренний электронный байпас, таким образом снижая потери энергии в выпрямителе и инверторе.
Коррекция коэффициента мощности (PFC - Power Factor Correction). Уменьшает реактивную составляющую потребляемой мощности, что приводит к снижению потерь энергии и повышению эффективности работы источника питания.
Комплектация:
источник бесперебойного питания - 1 шт.
кабель RS-242 - 1 шт.
кабель USB - 1 шт.
комплект кабельных наконечников - 1 компл.
ответная часть разъема для подключения контакта EPO - 1 шт.
ответная часть разъема информационных выходов в формате «Сухой контакт» - 1 шт.
руководство по эксплуатации - 1 шт.
Технические характеристики:
ВХОДНЫЕ ПАРАМЕТРЫ
Типы входного подключения (фазность) трехфазное 3 Фазы + Нейтраль + Заземление (3Ph+N+PE); однофазное 1 Фаза + Нейтраль + Заземление (L+N+PE)
Номинальное входное напряжение (тип подключения 3Ph+N+PE), Uном, В, AC заводская установка 380; настраивается пользователем 380/400/415
Номинальное входное напряжение (тип подключения L+N+PE), Uном, В, AC заводская установка 220; настраивается пользователем 220/230/240
Диапазон входного напряжения без перехода в режим работы от батарей, В, AC 208…478
Номинальная входная частота, (Fном), Гц 50
Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц 40…70
Входной коэффициент мощности, не менее 0,99
Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более 3%
Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном=380В заводская установка -45%; +25%; настраивается пользователем + 10%; + 15%; + 20%; - 20%; - 30%
Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки заводская установка % от Uном=220В -45%; +25%; % от Uном=230В -45%; +20%; % от Uном=240В -45%; +15%
Диапазон входной частоты, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Fном ±10％
Питание от генератора поддерживается
ВЫХОДНЫЕ ПАРАМЕТРЫ
Типы выходного подключения (фазность) 1 Фаза + Нейтраль + Заземление (L+N+PE)
Номинальная выходная мощность (Полная, ВА / Активная, Вт) 10000/10000*
Номинальное выходное напряжение (тип подключения L+N+PE), Uном, В, AC заводская установка 220; настраивается пользователем 220/230/240
Выходной коэффициент мощности (PF) 1,0
Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % ±11Отклик переходного напряжения (при линейной нагрузке) ±5
Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от электросети и отклонении частоты входного напряжения более ±10%), настраивается пользователем, % ±1; ±2; ±4; ±5; ±10
Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц 50±0,1% или 60±0,1%
Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) 3:1
Время переключения из режима «ОСНОВНОЙ» в режимы РЕЗЕРВ» или «БАЙПАС», мс 0
Форма выходного напряжения синусоидальная
Коэффициент нелинейных искажений напряжения на выходе (THDv), %, не более линейная нагрузка 2; нелинейная нагрузка 5
ЭФФЕКТИВНОСТЬ
Коэффициент полезного действия, %, не менее 94,5
АККУМУЛЯТОРНАЯ БАТАРЕЯ
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В, 9 (7) Ач
Количество внутренних АКБ 20 (±120 В)
Ток заряда АКБ (устанавливается автоматически в зависимости от емкости АКБ), А 1,35
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур, °С 0…+40
Максимальная относительная влажность воздуха (без конденсации), % 95
Высота над уровнем моря, не более, м 1500**
Температура хранения, °С -25…55
Габаритные размеры ШхГхВ, не более, мм без упаковки 250х868х900
Масса, НЕТТО (БРУТТО), кг, не более 125 (130)
Степень защиты оболочкой по ГОСТ 14254 IP20
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)м
Покупая Бастион SKAT-UPS 10-3/1-ON-20х9 в компании ООО «ТД Редут СБ» Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя, а также полное гарантийное и сервисное обслуживание.
