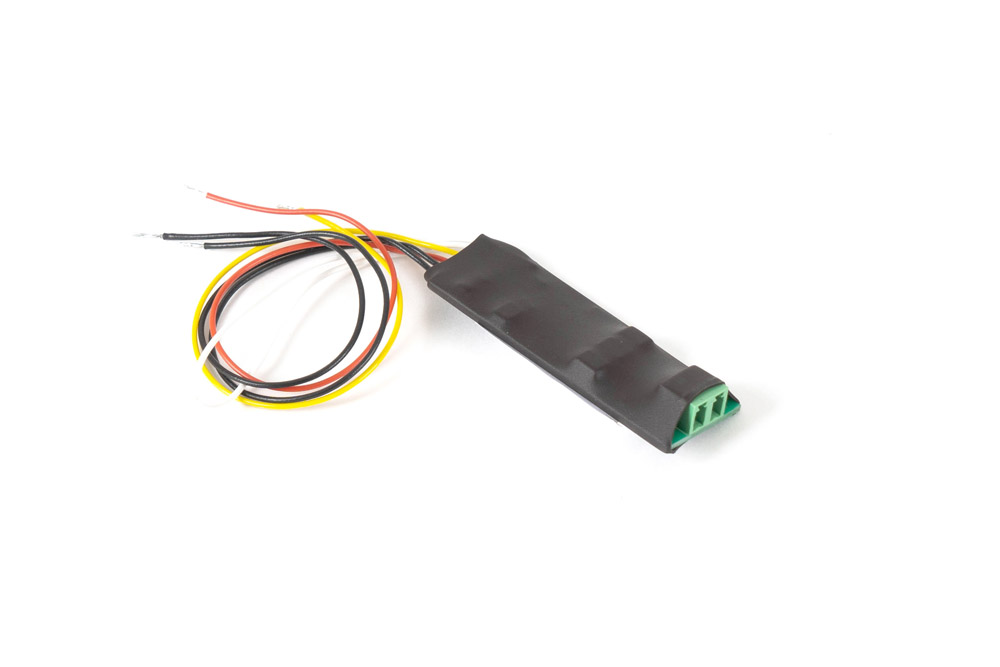

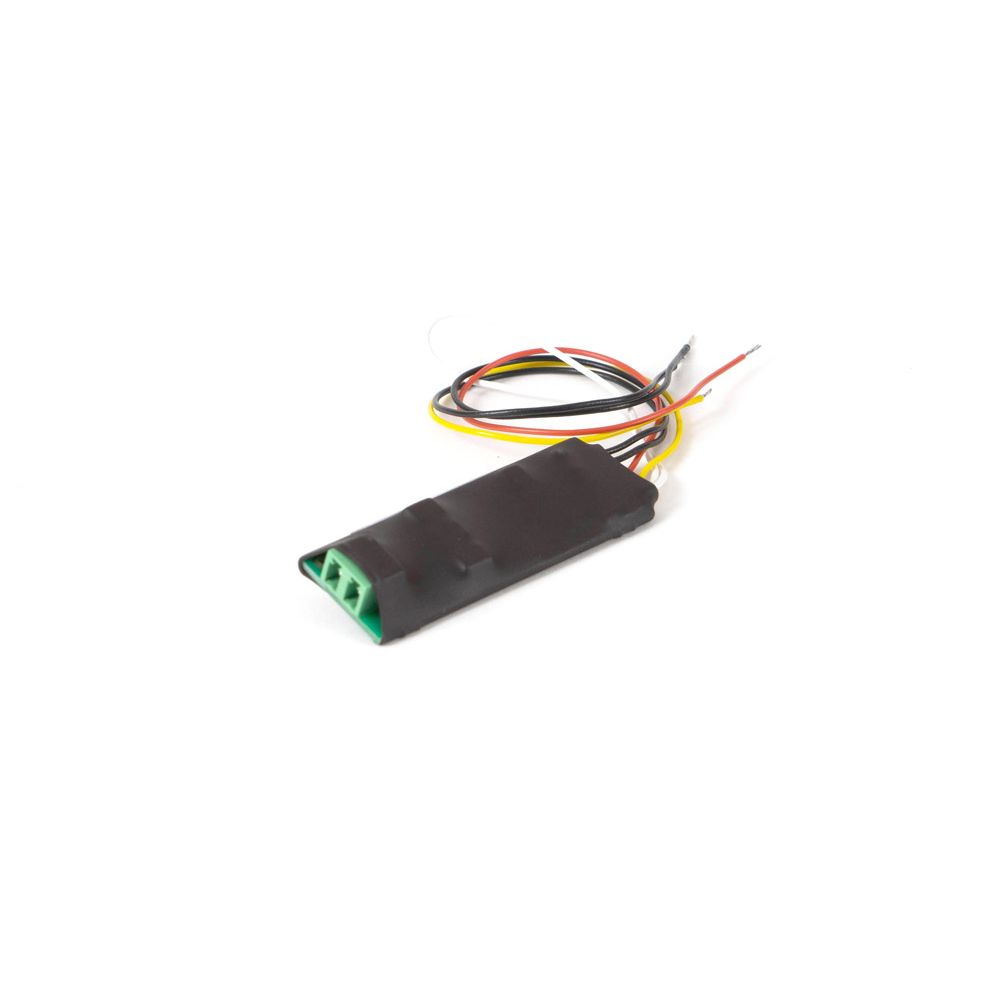

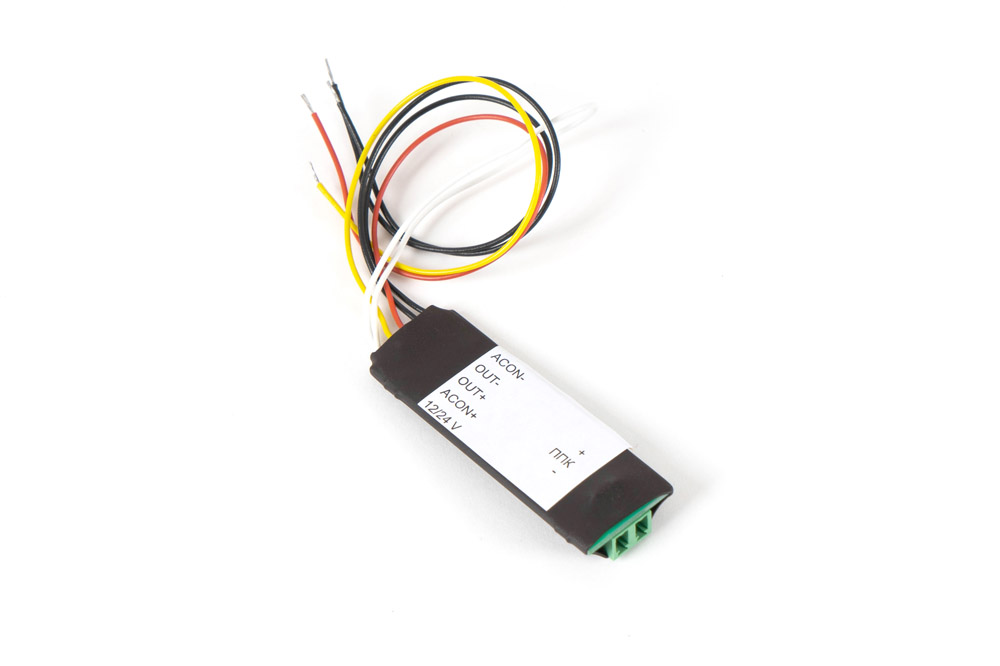

Бастион Модуль передачи извещений (МПИ)
Модуль передачи извещений (МПИ)
Модуль передачи извещений предназначен для передачи информационных сигналов о состоянии ИБП 12/24 В на адресный приёмно-контрольный прибор, работающий с программируемым технологическим шлейфом. Рекомендуем использовать источники бесперебойного питания с информационными выходами типа ОК/реле производства БАСТИОН (например, серии СКАТ).
Модуль передачи извещений подключается между ИБП и приёмно-контрольным устройством адресной системы (далее по тексту ПКП). Устройство задаёт одно из пяти возможных сопротивлений шлейфа ПКП, соответствующих следующим состояниям ИБП:
обрыв соединительного шлейфа — 40 кОм;
авария питания — 20 кОм;
неисправность батареи — 2,9 кОм;
авария сети 220 В — 1,5 кОм;
восстановление питания — 0,9 кОм.
Для корректного отображения этих состояний на головном контроллере адресной системы необходимо программно задать интервалы сопротивлений программируемого технологического шлейфа ПКП, таким образом, чтобы перечисленные выше значения сопротивлений модуля не находились близко к порогу срабатывания.
Технические характеристики Модуль передачи извещений
1 Напряжение питания, В Перемычка «12/24 В» замкнута 12
Перемычка «12/24 В» разомкнута 24
2 Тип ППК Программируемый, с возможностью установки состояний согласно таблице 2
3 Значение сопротивлений шлейфа, соответствующих передаваемым извещениям, кОм Состояние 1 «ОБРЫВ ШС» >20
Состояние 2 «АВАРИЯ ПИТАНИЯ» 20
Состояние 3 «НЕИСПРАВНОСТЬ БАТАРЕИ» 2,9
Состояние 4 «АВАРИЯ СЕТИ 220 В» 1,5
Состояние 5 «ВОССТАНОВЛЕНИЕ ПИТАНИЯ» 0,9
4 Габаритные размеры ШхГхВ, не более, мм без упаковки 65х22х18
в упаковке 80х80х40
5 Масса, НЕТТО (БРУТТО), кг, не более 0,04 (0,05)
6 Диапазон рабочих температур, °С -10…+40
7 Относительная влажность воздуха при 25 °С, %, не более 80
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
8 Степень защиты оболочкой по ГОСТ 14254 IP20
Бастион Модуль передачи извещений (МПИ)
Компания ООО «ТД Редут СБ» представляет Вам Бастион Модуль передачи извещений (МПИ)
Модуль передачи извещений (МПИ)
Модуль передачи извещений предназначен для передачи информационных сигналов о состоянии ИБП 12/24 В на адресный приёмно-контрольный прибор, работающий с программируемым технологическим шлейфом. Рекомендуем использовать источники бесперебойного питания с информационными выходами типа ОК/реле производства БАСТИОН (например, серии СКАТ).
Модуль передачи извещений подключается между ИБП и приёмно-контрольным устройством адресной системы (далее по тексту ПКП). Устройство задаёт одно из пяти возможных сопротивлений шлейфа ПКП, соответствующих следующим состояниям ИБП:
обрыв соединительного шлейфа — 40 кОм;
авария питания — 20 кОм;
неисправность батареи — 2,9 кОм;
авария сети 220 В — 1,5 кОм;
восстановление питания — 0,9 кОм.
Для корректного отображения этих состояний на головном контроллере адресной системы необходимо программно задать интервалы сопротивлений программируемого технологического шлейфа ПКП, таким образом, чтобы перечисленные выше значения сопротивлений модуля не находились близко к порогу срабатывания.
Технические характеристики Модуль передачи извещений
1 Напряжение питания, В Перемычка «12/24 В» замкнута 12
Перемычка «12/24 В» разомкнута 24
2 Тип ППК Программируемый, с возможностью установки состояний согласно таблице 2
3 Значение сопротивлений шлейфа, соответствующих передаваемым извещениям, кОм Состояние 1 «ОБРЫВ ШС» >20
Состояние 2 «АВАРИЯ ПИТАНИЯ» 20
Состояние 3 «НЕИСПРАВНОСТЬ БАТАРЕИ» 2,9
Состояние 4 «АВАРИЯ СЕТИ 220 В» 1,5
Состояние 5 «ВОССТАНОВЛЕНИЕ ПИТАНИЯ» 0,9
4 Габаритные размеры ШхГхВ, не более, мм без упаковки 65х22х18
в упаковке 80х80х40
5 Масса, НЕТТО (БРУТТО), кг, не более 0,04 (0,05)
6 Диапазон рабочих температур, °С -10…+40
7 Относительная влажность воздуха при 25 °С, %, не более 80
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
8 Степень защиты оболочкой по ГОСТ 14254 IP20
Покупая Бастион Модуль передачи извещений (МПИ) в компании ООО «ТД Редут СБ» Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя, а также полное гарантийное и сервисное обслуживание.
