Артикул: 253602

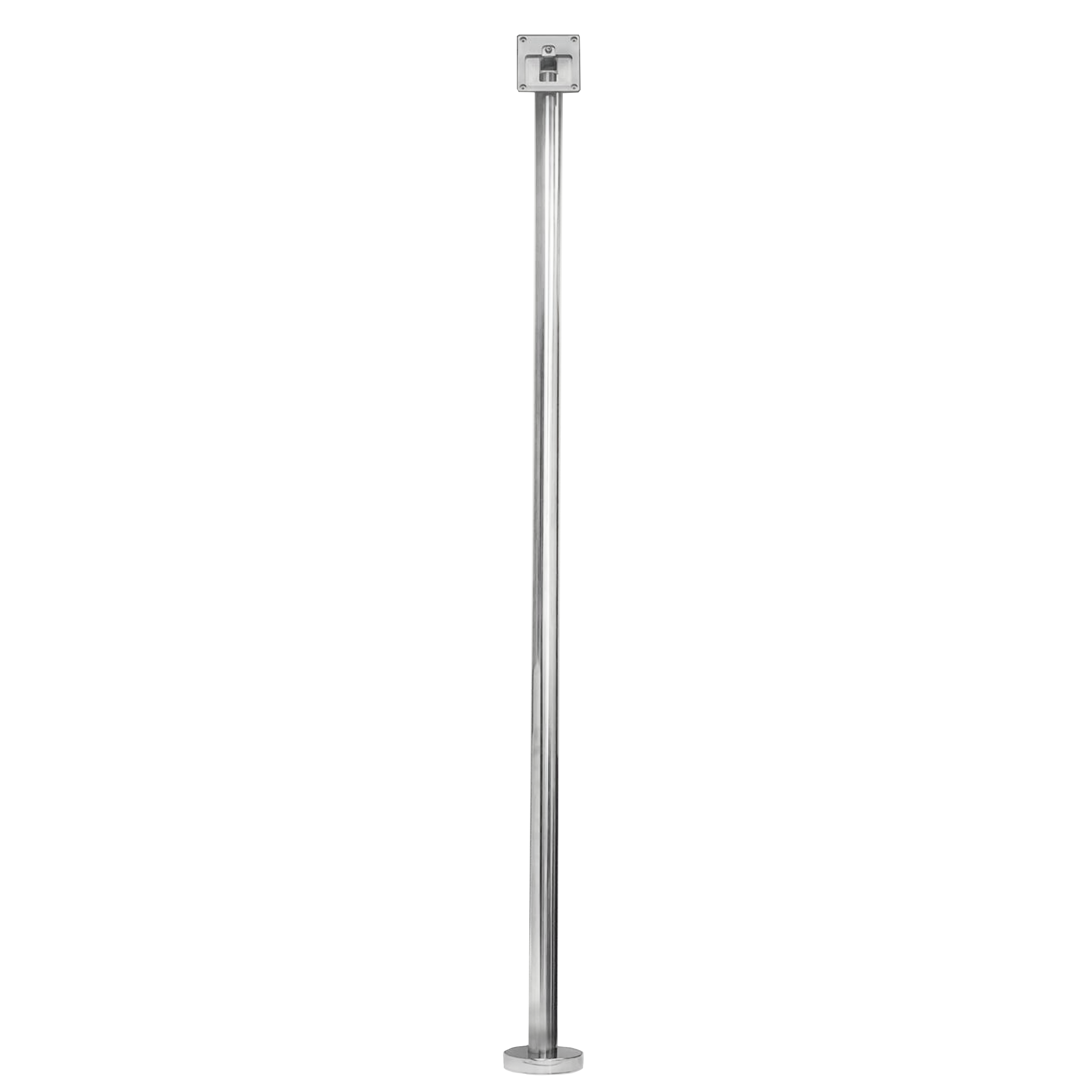

3V Кронштейн КN75

Доп. оборудование к турникетам, калиткам и ограждениям

Описание :

Для напольной установки терминалов и считывателей. на плоских поверхностях, например на крышке турникетов 3V Model R / 3V Model R(a) / 3V Model T. Высота: 1443 мм, ширина: 102 мм
подробнее
Ваша цена 12 000 ₽ Хотите купить товар дешевле? Укажите требуемое количество, email и телефон, по которому с Вами может связяться наш менеджер

Количество:

Описание

3V Кронштейн КN75
Для напольной установки терминалов и считывателей. на плоских поверхностях, например на крышке турникетов 3V Model R / 3V Model R(a) / 3V Model T. Высота: 1443 мм, ширина: 102 мм
3V Кронштейн КN75
Компания ООО «ТД Редут СБ» представляет Вам 3V Кронштейн КN75

Кронштейн 3V KN75. Для напольной установки терминалов и считывателей. на плоских поверхностях, например на крышке турникетов 3V Model R / 3V Model R(a) / 3V Model T. Высота: 1443 мм, ширина: 102 мм.
Разновидность кронштейнов 3V для установки дополнительного оборудования. Изделие позволяет устанавливать терминал под произвольным углом.
Кронштейн 3V KN75-1400 предназначен для напольной установки терминалов и считывателей. Кабели выводятся через заднюю крышку терминала и проходят через трубу кронштейна.

Для крепления терминала предусмотрены стандартные отверстия формата VESA75. Винты крепления терминала в комплекте не поставляются.

Кабели выводятся через заднюю крышку терминала и проходят через трубу кронштейна. Для крепления терминала предусмотрены стандартные отверстия формата VESA75. Винты крепления терминала в комплекте не поставляются.

ЗАПРЕЩАЕТСЯ ПРОТИРАТЬ ИЗДЕЛИЕ ЖИДКОСТЯМИ, ВЫЗЫВАЮЩИМИ КОРРОЗИЮ МЕТАЛЛОВ.

Алгоритм установки напольного кронштейна 3V KN75:

1) Крепление кронштейна к полу осуществляется на четыре точки.
2) Монтаж может осуществляться металлическими анкерами, комплектом из пластиковых дюбелей и винтов-глухарей, на химический крепеж. Химический крепеж используется только для монтажа на очень слабые и неподготовленные поверхности. Наиболее надежным креплением является металлический анкер, но для него требуется бетонная поверхность с маркой бетона не менее М150, без дефектов и пустот, в которых анкер не сможет закрепиться своим концом. Для монтажа рекомендуется использовать комплект крепления ограждений 3V (комплект из четырёх пластиковых дюбелей 12х60 и винтов-глухарей 8х100).
3) Кронштейн устанавливается на место его монтажа и проводится разметка для сверления отверстий в полу.
4) Сверление производится сверлом диаметром 12 мм.
В отверстия устанавливаются дюбели диметром 12 мм и длиной 60-80 мм.
5) Затем производится подготовка штроб (борозд) и отверстий в полу для подвода кабелей.
6) Провести кабели через отверстия и трубу кронштейна.
7) После вывода кабелей через крепежные отверстия в основании кронштейна установить шурупы.
8) Выровнять кронштейн.
9) Зажать шурупы.
10) После зажима шурупов необходимо убедиться в устойчивости смонтированного кронштейна.
11) Подключить терминал и прикрутить его к крепежной пластине.
12) Ослабить фиксирующий винт и установить необходимый угол наклона.
13) Зажать фиксирующий винт.

Характеристики:

материал шарнира алюминиевый сплав
масса брутто 2,110 кг
материал крепежной пластины алюминиевый сплав
материал трубы нержавеющая сталь
материал зажимной гайки оцинкованная сталь
регулировка угла наклона от -5 до 60 градусов
гарантийный срок эксплуатации 1 год
Коробка из прочного трёхслойного микрогофрокартона.
Внутри изделие обвёрнутое пакетом из воздушно-пузырьковой плёнки.

Габаритные размеры упаковки кронштейна 3V K75: 95 х 105 х 375 мм.

Комплектация:
кронштейн 1 шт.
декоративная крышка 1 шт.
ключ 1 шт.
руководство по эксплуатации (паспорт) 1 шт.
упаковка 1 шт.
Обратите внимание: Винты крепления терминала в комплектацию НЕ ВХОДЯТ, ПРИОБРЕТАЕТСЯ ОТДЕЛЬНО

Покупая 3V Кронштейн КN75 в компании ООО «ТД Редут СБ» Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя, а так же полное гарантийное и сервисное обслуживание.
