Артикул: 253601

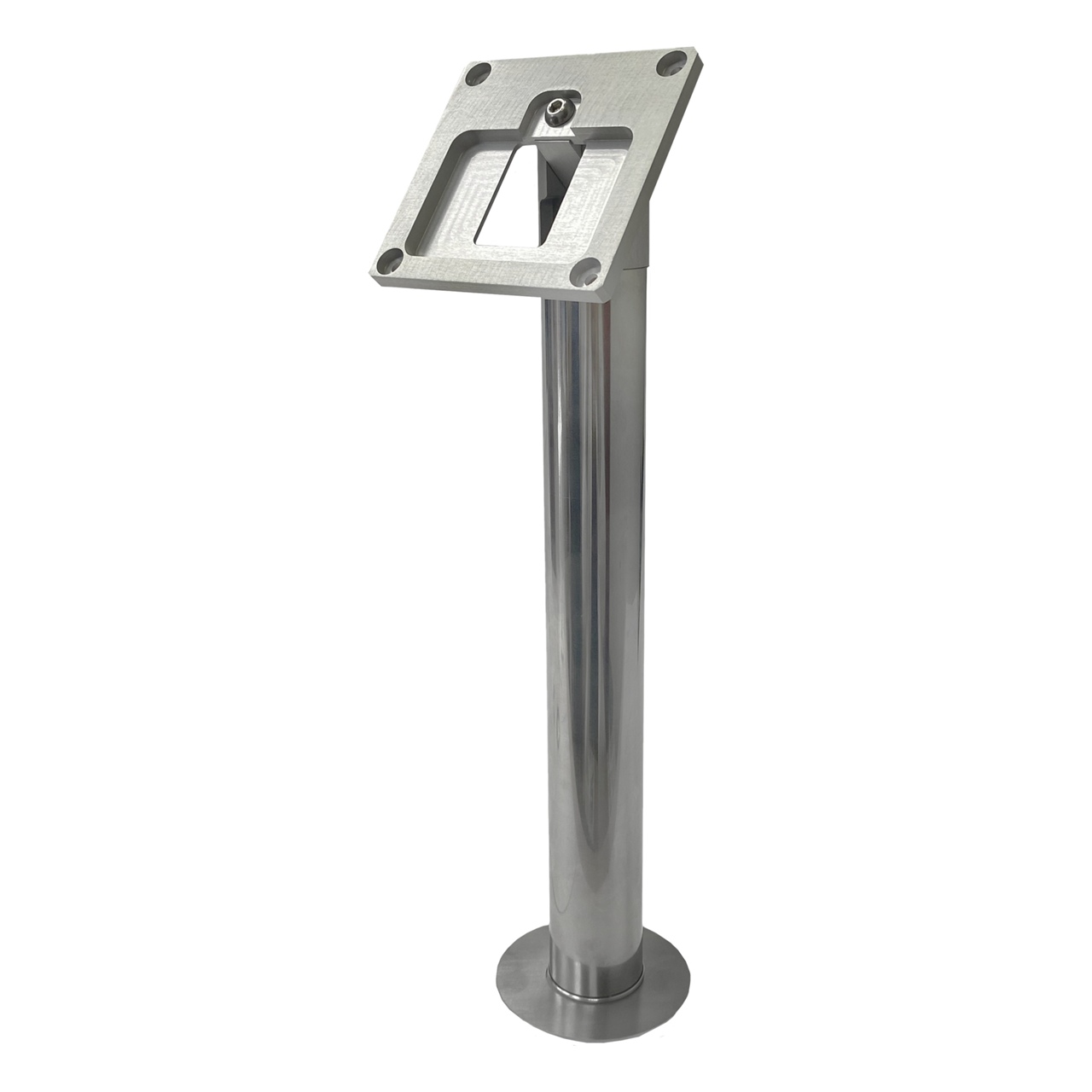

3V Кронштейн К75

Доп. оборудование к турникетам, калиткам и ограждениям

Описание :

Для установки терминалов и считывателей на плоских поверхностях, например на крышке турникетов 3V Model R / 3V Model R(a) / 3V Model T. Высота: 368 мм, ширина: 80 мм

подробнее

Ваша цена 10 200 ₽

Хотите купить товар дешевле? Укажите требуемое количество, email и телефон, по которому с Вами может связяться наш менеджер

Количество:

Добавить в корзину

Скачать в PDF

Купить в 1 клик

Купить дешевле

Описание

Краткое
Полное

3V Кронштейн К75

Компания ООО «ТД Редут СБ» представляет Вам 3V Кронштейн К75

Кронштейн 3V K75. Для установки терминалов и считывателей на плоских поверхностях, например на крышке турникетов 3V Model R / 3V Model R(a) / 3V Model T. Высота: 368 мм, ширина: 80 мм.

Разновидность кронштейнов 3V для установки дополнительного оборудования.Изделие позволяет устанавливать терминал под произвольным углом.

Кронштейн 3V K75 предназначен для установки терминалов и считывателей. Кабели выводятся через заднюю крышку терминала и проходят через трубу кронштейна внутрь корпуса турникета. Для крепления терминала предусмотрены стандартные отверстия формата VESA75. Винты крепления терминала в комплекте не поставляются.

ЗАПРЕЩАЕТСЯ ПРОТИРАТЬ ИЗДЕЛИЕ ЖИДКОСТЯМИ, ВЫЗЫВАЮЩИМИ КОРРОЗИЮ МЕТАЛЛОВ.

Алгоритм установки кронштейна 3V K75:

1) Просверлить в крышке турникета отверстие диаметром от 35 мм до 40 мм либо использовать заводское отверстие на корпусе турникета.
2) Открутить зажимную гайку.
3) Установить терминал.
4) При необходимости поставить силиконовые прокладки под зажимную гайку.
5) Подкрутить гайку и зажать её ключом, входящим в комплект.
6) Провести через отверстия и трубу кронштейна кабели.
7) Подключить терминал и прикрутить его к крепежной пластине.
8) Ослабить фиксирующий винт и установить необходимый угол наклона.
9) Зажать фиксирующий винт.

Характеристики:
материал шарнира алюминиевый сплав
масса брутто 0,772 кг
материал крепежной пластины алюминиевый сплав
материал трубы нержавеющая сталь
материал зажимной гайки оцинкованная сталь
регулировка угла наклона от -5 до 60 градусов
гарантийный срок эксплуатации 1 год
Коробка из прочного трёхслойного микрогофрокартона.
Внутри изделие обвёрнутое пакетом из воздушно-пузырьковой плёнки.

Габаритные размеры упаковки кронштейна 3V K75: 95 х 105 х 375 мм.

Комплектация:
кронштейн 1 шт.
декоративное кольцо 1 шт.
прокладка силиконовая 2 шт.
гайка зажимная 1 шт.
ключ 1 шт.
руководство по эксплуатации (паспорт) 1 шт.
упаковка 1 шт.
Обратите внимание: Винты крепления терминала в комплектацию НЕ ВХОДЯТ, ПРИОБРЕТАЕТСЯ ОТДЕЛЬНО

Покупая 3V Кронштейн К75 в компании ООО «ТД Редут СБ» Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя, а так же полное гарантийное и сервисное обслуживание.
