Inter-M APS-6502
Блок резервирования источников питания
Inter-M APS-6502
Компания ООО «ТД Редут СБ» представляет Вам Inter-M APS-6502 Блок резервирования источников питания
Назначение
Блок резервирования APS-6502 предназначен для работы в составе оборудования Inter-M серии 6000 для построения систем автоматического звукового оповещения.
ОСНОВНЫЕ ФУНКЦИИ
Подключение 2-х блоков PD-6359
Блок резервирования APS-6502 предусматривает подключение 2-х блоков питания PD-6359. Каждый блок питания PD-6359 работает от отдельной питающей линии 220В: основной и резервной. В случае пропадания напряжения 220В на основной линии или неисправности первого блока PD-6359 происходит автоматическое переключение на резервную линию 220В и второй блок PD-6359.
Резервное питание от аккумуляторных батарей
В случае пропадания сети на 2-х питающих линиях 220В или неисправности 2-х блоков PD-6359 происходит автоматическое подключение нагрузки к питанию от внешних аккумуляторных батарей 24В.
Световая индикация режимов работы

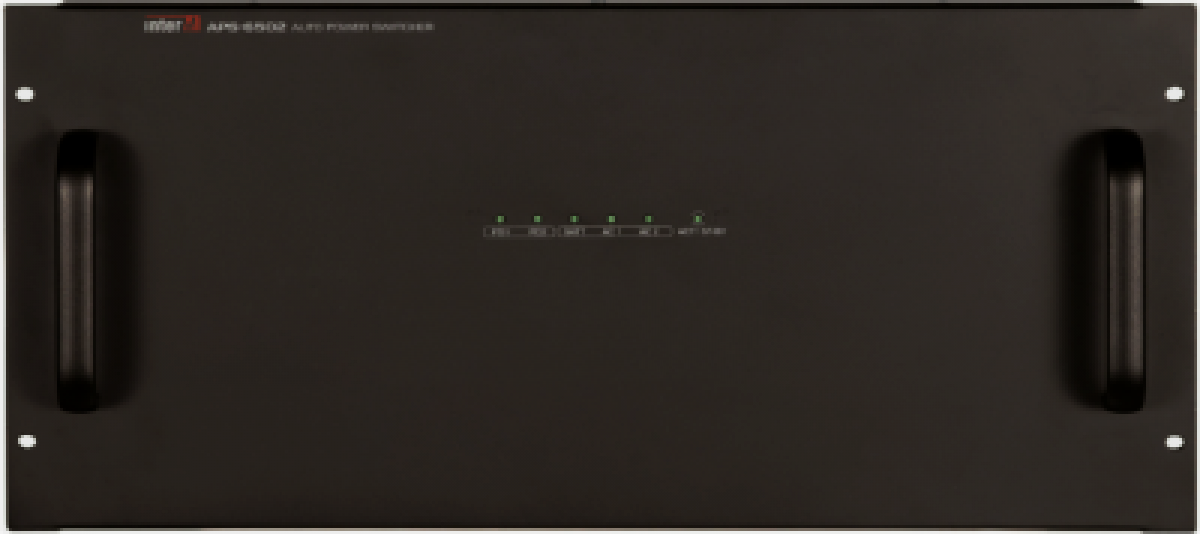

На лицевой панели блока расположены светодиодные индикаторы, с помощью которых можно осуществлять визуальный контроль режимов работы:
- состояние блоков 2-х блоков PD-6359 (PD1/PD2);
- состояние 2-х питающих вводов сети 220В (AC1/AC2);
- состояние подключенных аккумуляторных батарей (BAT);
- состояние режима работы, Рабочий/Дежурный (ACT/ST-BY).
Мониторинг и управление по интерфейсу RS-485
Удаленный мониторинг и управление блоком APS-6502 можно осуществлять по интерфейсу RS-485 с помощью программного обеспечения MS-6100 и MS-6800.
Характеристики APS-6502
Контроль и резервирование блоков: основной (PD-1) и резервный (PD-2), PD-6359 – 2 шт.
Линии питания: основная (AC-1) и резервная (AC-2) 220В/50 Гц, 20A
Выход 24В от аккумуляторов: DC 24В, максимальный ток до 60А
Коммутируемые выходы 220В, суммарный ток не более 20А:
- секция 1: 3 розетки, 15A максимум
- секция 2: 3 розетки, 15A максимум
- секция 3: 3 розетки, 15A максимум
Неотключаемые выходы 220В: 2 розетки, 3А максимум
Выход постоянного тока: DC 24В/3.5А
Интерфейс: RS-485
Размеры/вес блока: 482х220х280 мм, 9.15 кг
Размеры/вес в упаковке: 575×320×470 мм, 12.02 кг
Покупая Inter-M APS-6502 в компании ООО «ТД Редут СБ» Вы покупаете не только оборудование отличного качества по лучшим ценам, но и официальную гарантию производителя, а так же полное гарантийное и сервисное обслуживание.
